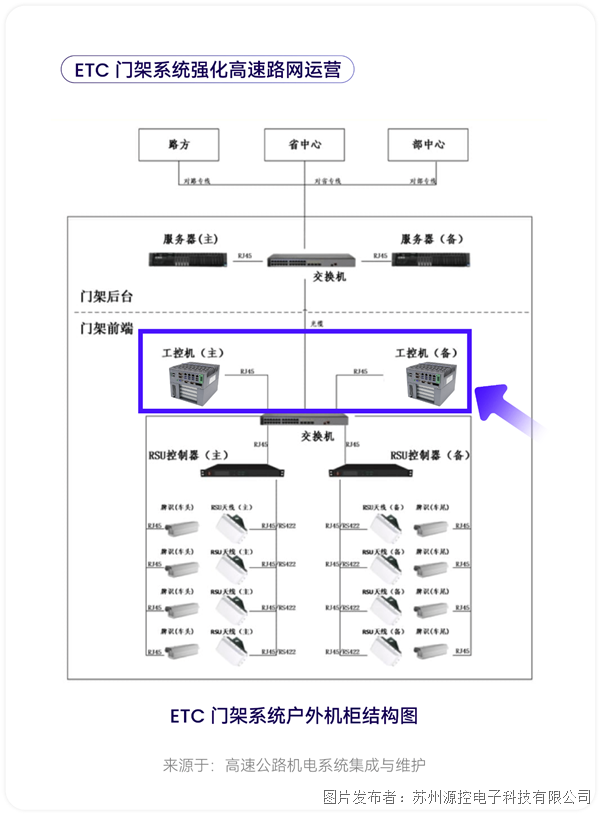

前端系統是門架系統的 “感知中樞”，分為機柜內設備與門架上設備，負責車輛信息采集、指令執行與初步數據處理。

-  機柜內設備：核心包含車道控制器、RSU 控制器、工業交換機、冗余供電設備等，是數據處理與設備協同的核心節點，需 24 小時穩定運行。

-  門架上設備：涵蓋 RSU 天線（負責與 OBU 通信）、車牌圖像識別設備、高清攝像機（抓拍車輛信息）、防雷接地設施等，直接暴露于戶外復雜環境，需具備強抗干擾、耐候性等特性。

2. 后臺系統：數據存儲與集中管理

后臺系統部署于高速公路收費機房，是門架系統的 “決策中心”，主要由服務器、核心交換機、網絡安全設備（防火墻、入侵檢測設備等）組成。其核心作用是接收前端系統上傳的數據，進行路徑還原校驗、費率統一管理、交易數據清算，并同步至省級高速交通云平臺，實現全國路網數據互聯互通。

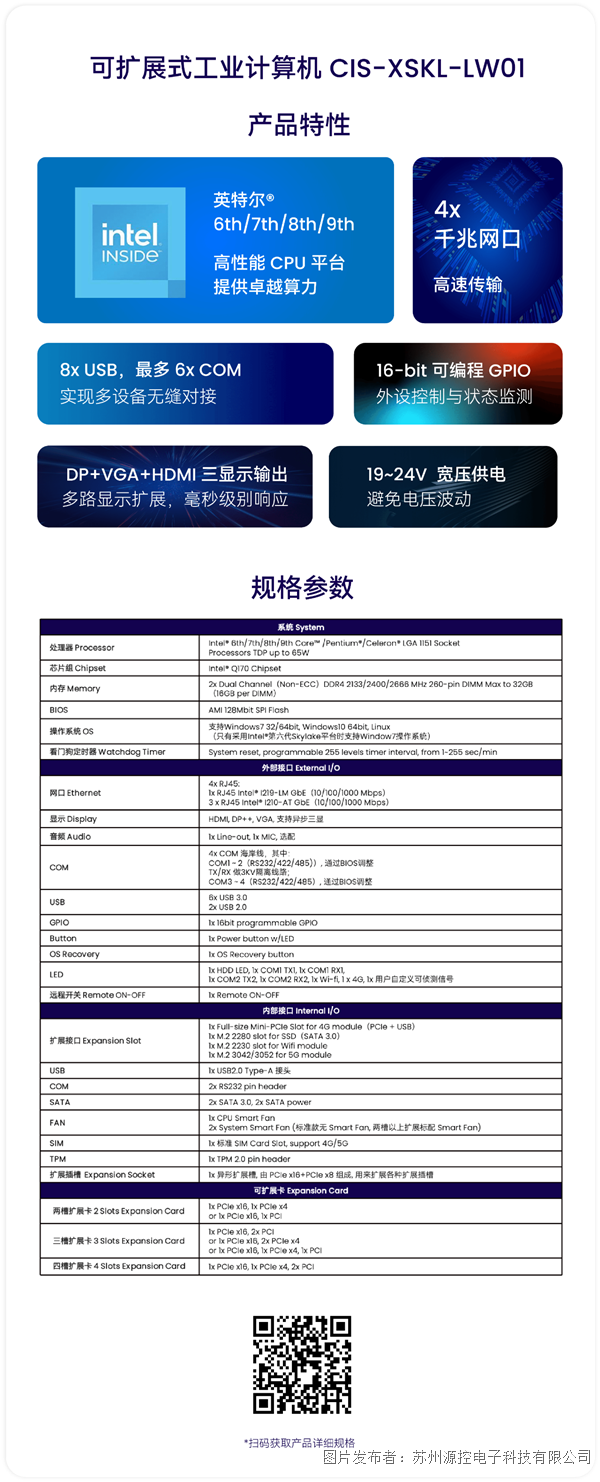

控制柜內的工控機作為門架系統的核心控制單元，需滿足數字化升級下的高性能、高兼容、強穩定需求，SPES TECH 可擴展式工業計算機 CIS-XSKL-LW01 （4槽）針對性匹配場景要求：

核心配置亮點，精準適配場景：

-  高性能計算支撐：搭載 Intel? 6th/7th/8th/9th 高性能 CPU 平臺，提供卓越算力，滿足多任務并發處理與海量數據快速運算需求。

-  靈活擴展能力：采用可擴展式設計，支持 2-4 個插槽，可擴展出 PCIe x16、PCIe x4 等接口，適配 COM 口等鏈接更多外設（例如適配 RSU 控制器、圖像識別模塊等），結合復雜場景的數字化升級需求。

-  豐富接口配置：基礎支持 4x Intel? 千兆網口、8x USB、最多 6x COM 及 16-bit 可編程GPIO，Q170 平臺更支持 DP+VGA+HDMI 三顯示輸出，實現多設備無縫對接與數據高速傳輸。

-  寬壓穩定供電：支持 19~24V 寬壓輸入，適配高速公路戶外復雜供電環境，避免電壓波動導致設備停機。

需破解的核心場景問題：

-  解決擴展適配難題：傳統工控機接口固定，無法滿足門架系統新增設備（如高清圖像識別模塊）的對接需求，可擴展設計實現硬件靈活升級，降低改造成本。

-  攻克多設備聯動瓶頸：豐富的網口、COM 口等接口配置，統一通信協議標準，解決不同品牌外設對接復雜、數據傳輸丟包問題，實現前端設備高效協同。

-  應對高性能計算需求：Intel? 高性能 CPU 平臺保障車輛路徑識別、費率計算等核心任務低時延處理，避免高峰時段數據擁堵。

-  適配戶外復雜環境：可選擇有/無風扇版，同時寬壓電源輸入可抵御供電波動，-10℃～50℃ 寬溫工作，應對高低溫、振動等環境挑戰，保障設備不間斷運行。
