一、項目背景：強電磁干擾疊加振動，鐵路旁的料倉為什么總是“亂報警”？

　　在煤電、鋼鐵、港口及鐵路物流等行業中，鐵路沿線料倉是一種非常典型卻又極具挑戰性的應用場景。該類料倉通常用于煤炭、焦炭或礦石的臨時儲存與緩沖，直接服務于皮帶輸送、破碎或配料系統，屬于連續生產流程中的關鍵節點。

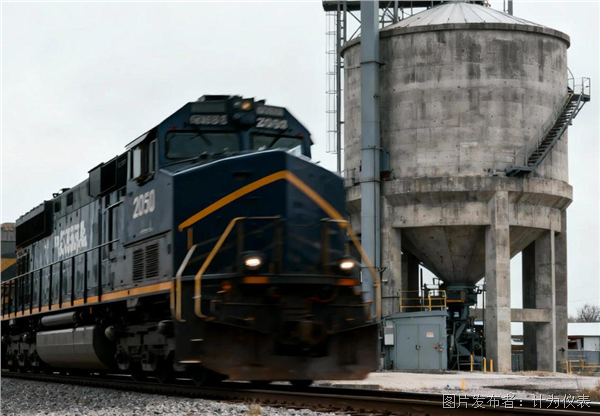

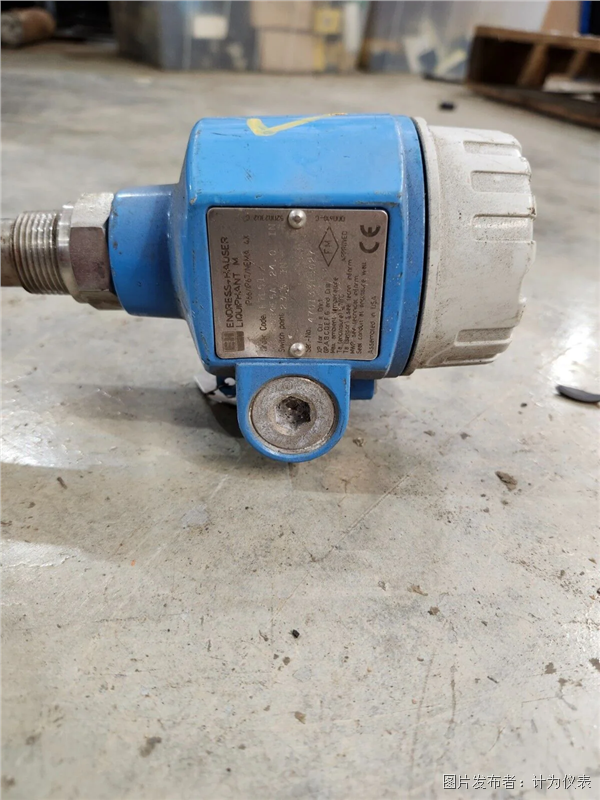

　　本案例中的客戶位于一處鐵路專用線旁，料倉距離鐵軌不足 20 米。每天多趟重載列車在料倉旁通過、減速、制動甚至編組作業，對周邊設備產生持續而復雜的影響。客戶最初在該料倉上安裝的是低端振棒料位開關，用于高、低料位報警與聯鎖控制。

　　然而在實際運行中，問題頻繁出現，如：

? 火車經過時，無料卻報警

? 實際滿料狀態，料位開關不動作

? 報警信號隨列車進出反復跳變

? 控制系統誤聯鎖，導致輸送設備異常停機

　　這些問題嚴重影響了現場的生產連續性和設備可靠性，客戶多次檢修仍無法徹底解決。

二、應用工況分析：問題并不簡單

1. 強烈的機械振動干擾

　　重載列車通過時，車輪與軌道之間會產生明顯的低頻、大幅值機械振動。該類振動并非瞬時沖擊，而是具有持續性和重復性的結構振動，其能量會通過以下路徑逐級傳遞：

? 地基

? 鋼結構平臺

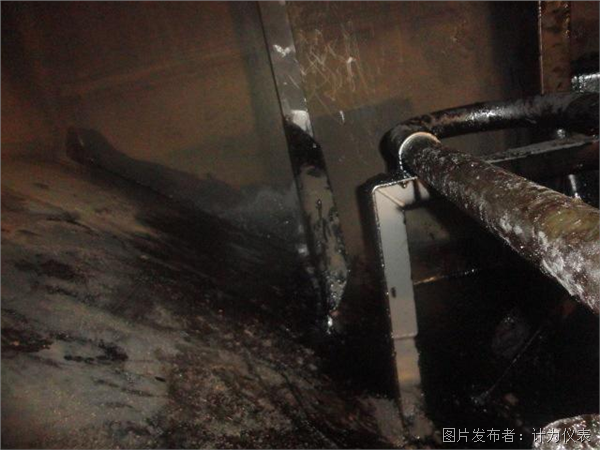

? 料倉倉壁

　　最終，振動被完整地耦合到安裝在倉壁上的振棒料位開關本體。

　　對于原先使用的低端振棒料位開關而言，其振動系統在設計上更多是針對靜態或弱干擾環境，缺乏對外部機械振動的有效隔離與抑制能力。當列車經過時，外部結構振動極易疊加到振棒自身的工作振動上，導致振動幅值和頻率出現異常波動，從而干擾正常的料位識別邏輯。統缺乏有效的結構隔離和頻率穩定設計，極易受到外部機械振動的疊加影響。

2. 強電磁干擾（EMI）是誤動作的重要誘因

　　鐵路機車在運行、啟停和制動過程中，會持續產生復雜且強烈的電磁干擾（EMI）。這些干擾主要來源于機車牽引系統中的大功率電氣設備、制動過程產生的瞬態電流沖擊，以及軌道回流電流引起的接地電位波動。

　　在料倉與鐵路距離較近的工況下，上述電磁干擾并非以“孤立信號”的形式存在，而是會通過現場電纜、金屬結構以及接地系統等多種路徑耦合進入振棒料位開關內部，對其信號處理過程產生持續影響。

　　具體表現為：振動信號在采集和放大階段容易疊加電磁噪聲，振動頻率與幅值的判斷穩定性下降，輸出繼電器或開關量信號在強干擾條件下出現邏輯波動。在列車啟動、制動等電磁干擾最為集中的時刻，這類問題尤為明顯。

　　原先使用的低端振棒料位開關在電磁兼容（EMC）設計方面預留裕量有限，當強電磁干擾與機械振動同時存在時，其內部信號系統難以有效區分真實物料阻尼與外部干擾，最終表現為誤報警、信號跳變，甚至階段性不動作。磁干擾疊加機械振動同時出現時，極易導致信號失真、邏輯誤判甚至短時失效，表現為誤報警或不動作。

3. 共振與誤判的疊加效應

　　更為隱蔽的問題在于：

? 列車引起的結構振動頻率

? 與低端振棒料位開關的工作頻率區間存在重疊

　　當兩者疊加時，振棒并非因“物料阻尼”而改變振動狀態，而是被外部振動“強行驅動”，從而造成：

? 假共振

? 振幅異常放大

? 振動頻率漂移

　　控制電路無法區分這是真實物料接觸，還是外部環境振動干擾，誤報警和不動作也就不可避免。

三、問題本質：不是料的問題，而是抗干擾能力不足

　　通過對現場工況和歷史運行數據的綜合分析，可以得出一個較為明確的結論：問題并不在物料特性，也不在安裝位置，而在于振棒料位開關本身的抗干擾設計不足。

　　在鐵路沿線這種強機械振動與強電磁干擾長期并存的工況下，傳統低端振棒料位開關的設計邊界被明顯放大，其固有短板逐漸暴露，主要體現在以下幾個方面：

? 振動系統對外界機械振動高度敏感，容易被結構振動直接激勵

? 工作頻率穩定性不足，在外部干擾作用下發生漂移

? 信號識別邏輯相對簡單，缺乏對異常振動信號的有效抑制能力

? 難以清晰區分由真實物料接觸產生的“物料阻尼”與環境振動、電磁干擾引起的“環境激勵”

　　在鐵路列車頻繁通過的情況下，上述問題并非偶發，而是會反復疊加并持續放大，最終導致料位信號不穩定、誤報警頻發，甚至出現階段性不動作等現場問題。大。

四、解決方案：更換具備抗強電磁干擾能力的計為?振棒料位開關

　　在充分評估現場條件和干擾特征后，客戶最終決定將原有低端產品整體更換為計為?振棒料位開關，以應對鐵路沿線長期存在的強振動與強干擾工況。

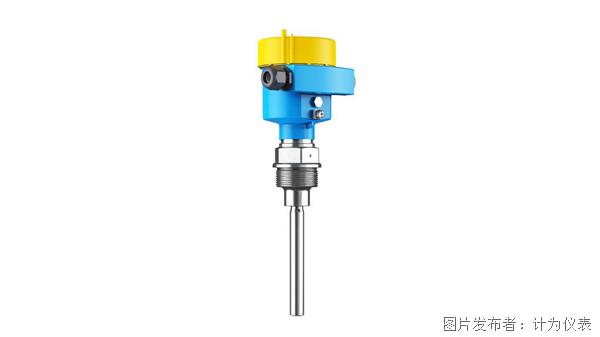

計為?振棒料位開關

1. 振動系統與環境振動有效解耦

　　計為振棒料位開關在結構設計階段，即以強機械振動工況作為重要應用場景進行針對性優化。其振棒系統并非簡單“放大振動”，而是通過結構與頻率設計，將檢測振動與外部環境振動進行有效區分，使外界振動難以直接參與檢測過程。

　　在實際應用中，該設計能夠顯著抑制以下干擾源對檢測信號的影響：

? 通過地基傳導的低頻結構振動

? 由倉體及鋼結構引起的共振效應

? 列車通過或制動時產生的外部沖擊振動

　　即使在列車高速通過、連續制動等強干擾條件下，環境振動也不會直接疊加到振棒的工作振動中，從根本上避免了“被動共振”和誤觸發問題，為后續信號判斷提供了穩定、可控的物理基礎。

2. 穩定的工作頻率設計

　　針對鐵路沿線長期存在的低頻機械振動環境，計為振棒料位開關在振動系統設計中，將工作頻率穩定性作為核心指標之一。通過對振動頻率的精確控制與約束，使振棒在運行過程中始終保持在受控、穩定的工作區間內。

　　該設計確保振棒的工作頻率：

? 不易受到外部低頻結構振動的牽引或拖拽

? 不會與列車通過時產生的振動頻段形成共振疊加

　　在實際運行中，外部環境振動即使幅值較大，也難以改變振棒自身的振動特性。只有當振棒真正接觸到物料，產生明確、可識別的阻尼變化時，系統才會觸發輸出響應，從而避免將環境振動誤判為料位變化。

3. 抗強電磁干擾的信號處理與輸出設計

　　針對鐵路沿線長期存在的強電磁干擾（EMI）環境，計為振棒料位開關在信號處理與輸出環節進行了專門優化，確保料位檢測在極端干擾下仍能穩定可靠。

　　具體設計包括：

? 多級濾波與特征識別：對振動信號進行分層處理，有效抑制環境電磁噪聲的干擾，避免假信號觸發

? 高抗擾度電路：關鍵電子元件和電路板經過優化，可承受瞬態電磁脈沖，防止干擾引起誤動作

? 穩定輸出邏輯：在強干擾條件下，開關量輸出保持邏輯一致，不隨外界電磁沖擊跳變

　　在實際現場，即便列車啟動、加速、制動等電磁干擾最集中的時刻，振棒料位開關依然只對真實物料阻尼產生響應。 　　這種設計保證了料位檢測的連續性與可靠性，使客戶能夠完全消除因電磁干擾引起的誤報警和漏報問題，實現生產系統的穩定運行。

五、應用效果：一次更換，長期穩定

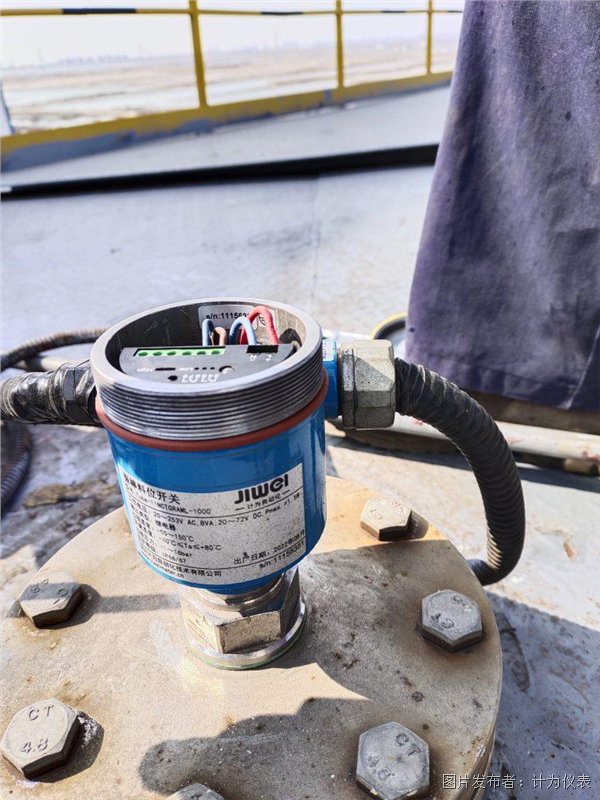

　　自從更換為計為振棒料位開關以來，該鐵路沿線料倉在強振動與強電磁干擾環境下，實現了前所未有的穩定運行。具體表現如下：

? 火車經過時不再誤報警，外部低頻振動與電磁干擾無法干擾料位判斷

? 滿料、空料判斷精準可靠，真正做到只對物料接觸響應

? 報警信號穩定，無跳變，避免了生產聯鎖系統頻繁觸發

? 整個聯鎖系統運行順暢可靠，大幅降低了設備停機風險

　　現場運維人員反饋：

　　投入運行至今，未再出現因列車通過或電磁干擾導致的誤動作問題，實現了料位檢測的長期穩定性和可控性，為生產連續性和設備安全提供了堅實保障。

六、案例總結：抗強電磁干擾，才是真正的考驗

　　鐵路沿線料倉的實際應用再次證明一個重要結論：

　　在列車頻繁經過、低頻機械振動與強電磁干擾長期疊加的工況下，只有在以下方面過硬的產品才能長期穩定運行：

? 振動系統設計：有效隔離外部機械振動，避免誤觸發

? 工作頻率穩定性：防止共振或環境振動干擾

? 信號處理與抗干擾能力：識別真實物料信號，屏蔽電磁噪聲

　　計為振棒料位開關正是針對這種復雜工業現場而設計，不僅解決了鐵路沿線料倉的誤動作問題，也為類似高干擾工況提供了可靠、可持續的料位監測方案。
