在某LNG接收站的輸送管道改造項目中，工程團隊遇到一個實際問題：

需要在DN40高壓管道上增加液位保護點，用于防止泵干運轉。

設計圖紙預留空間不足80mm，而常規E+H音叉液位開關插入長度較大。現場試裝時發現：

? 叉體接近管壁

? 流體沖刷位置不理想

? 安裝角度受限

? 法蘭位置干涉嚴重

最終不得不修改支架結構，增加管段長度，導致施工延期。

這類問題并非個例。

一、狹小空間為何成為音叉液位開關的難點？

在現代工業裝置中，空間越來越緊湊：

? LNG輸送撬裝設備

? 泵出口保護管段

? 化工模塊化裝置

? 小型反應系統

這些場合往往不是為后期增加儀表預留的。

當音叉液位開關叉體過長時，會產生幾個實際影響：

1. 插入深度過大影響流體流態

2. 與管壁距離不足，振動受限

3. 只能改變安裝角度，導致檢測精度下降

4. 小口徑管道無法水平安裝

長期運行后，叉體受沖刷還可能產生機械應力集中。

二、這類故障會帶來什么后果？

在泵保護系統中，如果液位檢測點位置不理想，可能出現：

? 液體已低于安全線，但未觸發報警

? 流態擾動導致誤報警

? 誤停泵影響生產連續性

在LNG等高壓系統中，誤動作不僅影響運行效率，還可能帶來安全風險。

三、結構優化如何解決問題？

在類似工況下，結構尺寸比品牌更關鍵。

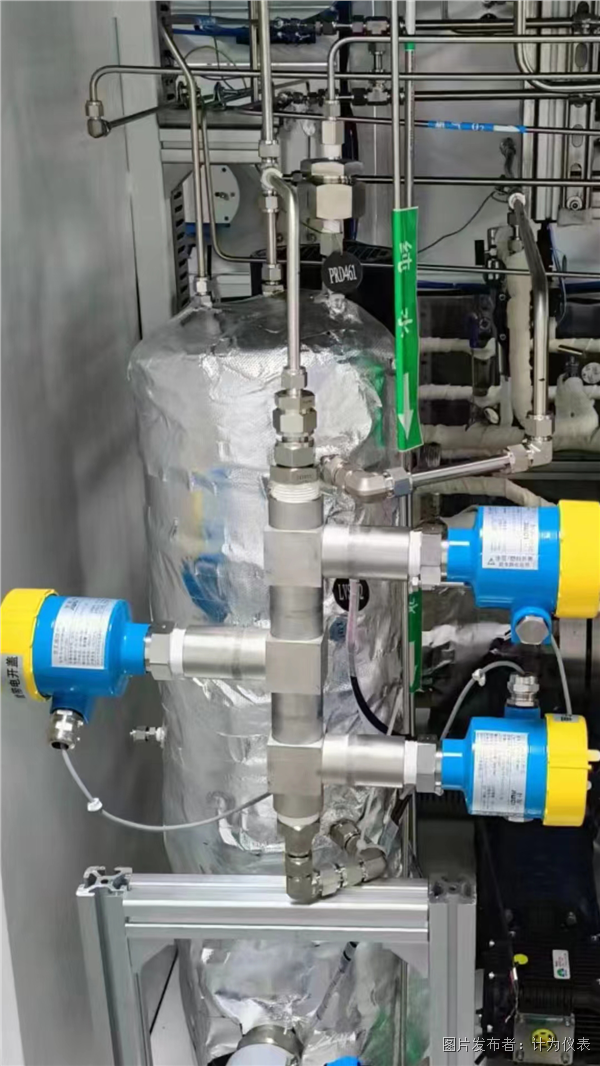

選用計為Ring-11音叉液位開關的40mm超短叉體設計后，工程現場發生明顯變化：

? 可以直接安裝于DN40管道

? 插入深度合理，不影響流態

? 安裝位置更靈活

? 無需改造原有管線結構

對于泵保護系統來說，檢測點可更靠近真實液位邊界。

四、狹小空間工況的延伸場景

類似問題還常見于：

? 醫藥行業小型儲液罐

? 添加劑微量計量系統

? 化肥廠小管徑輸送線

? 精細化工試驗裝置

這些系統本身空間有限，無法適配傳統長叉體結構。

五、國產替代的工程意義

在這一類工況中，所謂“替代”并非單純價格問題，而是結構適配能力。

當國產產品在尺寸設計上更貼合現代裝置趨勢時，工程實施成本會顯著下降。

結構合理性，往往決定現場是否可實施。
