2025年9月，煙花出口重鎮湖南瀏陽完成一輪以“安全+智能”為核心的料倉監測升級。在公開招標中，計為自動化儀表有限公司（下稱“計為”）憑借自主研發的振棒料位開關中標主生產線料位監控項目。該項目面向含氧化劑、硫磺、金屬粉等高敏性粉體場景，重點考察了低密度測量、防爆等級、誤報率與系統穩定性，最終評分居首。

一、行業痛點：高危粉體、強靜電、重粉塵，傳統測量屢屢“失真”

煙花原輔料通常粒徑極細（<200?μm）、密度低（約0.1–0.5?g/cm3）、易受靜電影響，同時具有吸濕性，長期暴露會出現結塊或橋接現象。在這種高粉塵、高靜電、低密度粉體環境下，傳統物位計存在明顯局限：

? 電容式料位計：依賴介質電容變化檢測料位，但低密度粉體接觸面積有限，往往觸發困難，且粉塵沉積會造成漂移和誤動作。

? 射頻導納式料位計：雖適用于粉塵環境，但高靜電、粘附粉末容易干擾信號，產生虛警或盲區。

? 超聲波料位計：在高粉塵或強空氣擾動環境中聲波衰減嚴重，測量精度下降，尤其在料倉頂部易形成測量死角。

? 機械探桿類：雖然原理簡單，但粉塵易結塊粘附探桿，容易卡阻或損壞，且需要頻繁維護與清理，增加停機風險。

二、技術原理：振動—阻尼—識別—反饋的“機械智能”

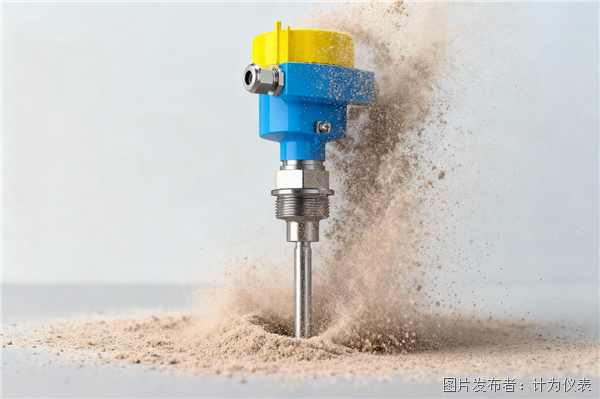

計為振棒料位開關通過壓電晶體激勵探棒，使其在固有頻率下保持高穩定振動。當粉體接觸探棒時，振幅因介質阻尼作用迅速下降，內部電路可實時捕捉振幅和相位的微小變化，并據此輸出開關量信號，實現可靠的料位檢測。

該“機械共振+智能判定”體系在工業現場具有顯著優勢：

1. 免標定即裝即用：無需針對介質介電常數進行頻繁調整，快速部署即可實現精確測量。

2. 環境適應性強：抗粉塵、抗?jié)穸扔绊?，不依賴聲波或電容信?hào)透過性，適用于復雜粉體工況。

3. 低密度粉體靈敏識別：可穩定觸發輕質、低密度粉料，實現連續投料及間歇揚塵環境下的一致性檢測。

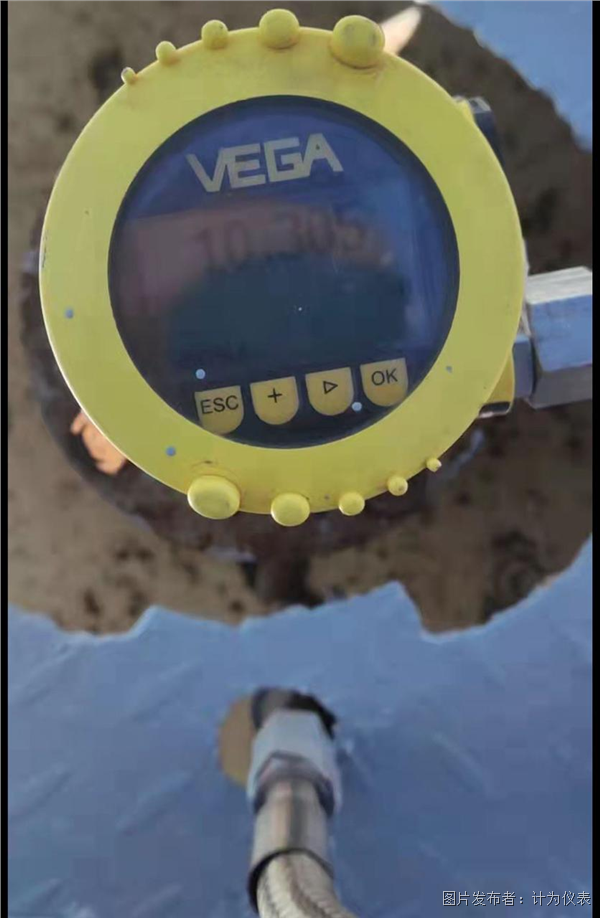

在本項目工況下，Tube-11振棒料位開關最小可測介質密度達到 0.02?g/cm3，與 VEGA 高端型號性能可比，并在灰倉和飛灰倉的復雜粉塵場景中保持高度可靠的開關動作與觸發穩定性。

三、關鍵指標：以“靈敏+穩健”對沖高危場景的不確定性

計為振棒料位開關具備高響應速度與可靠控制性能，典型響應時間可達 ≤0.2?秒，實現上、下限料位的實時聯動與快速報警。結構方面，采用鋁合金外殼設計，防護等級達到 IP67（對應 NEMA 4X），具有優異的抗振動、抗沖擊及耐腐蝕能力，能夠適應高粉塵、強腐蝕及頻繁物料沖擊的工業環境。同時，設備適用于寬溫區運行，可在 -40?°C 至 +400?°C 條件下長期穩定工作，保證在料倉振動和復雜工況下的測量精度與可靠性。

四、防爆與合規：從“達標”到“冗余安全”

在高粉塵、高易燃?xì)怏w的工業環境中，安全防護是料位開關設計的關鍵。針對煙花粉塵等典型爆炸危險源，計為振棒料位開關提供四種國際通用防爆形式，覆蓋氣體與粉塵環境：

1. 氣體隔爆型（Ex d）

? 標志：Ex?db?IIC? T1–T6?Gb

? 適用環境：可燃?xì)怏w（最危險的IIC組，如氫氣、乙炔）

? 特點：設備外殼能夠承受內部爆炸壓力而不傳播火焰至外部環境

2. 粉塵隔爆型（Ex tb）

? 標志：Ex?tb?IIIC ?T80°C–T440°C ?Db

? 適用環境：金屬粉塵及其他高危險粉塵環境

? 特點：外殼設計防止內部火花或高溫傳播，引發粉塵爆炸

3. 氣體本安型（Ex ia）

? 標志：Ex?ia ?II?C T1–T6 ?Ga

? 適用環境：可燃?xì)怏w環境，適合極端安全要求

? 特點：電路能量受限，即使故障也不會引起點燃，保障高防護等級

4. 粉塵本安型（Ex ia for dust）

? 標志：Ex?ia?IIIC? T200 100°C–T200 450°C ?Da

? 適用環境：粉塵環境，防止靜電或短路引發爆炸

? 特點：低能量電路設計結合防靜電與獨立接地結構，實現粉塵環境下的最高安全防護

此外，計為振棒料位開關在結構與工藝上形成多重防線：內部隔離腔體、抗靜電絕緣涂層和獨立接地系統，保障電氣安全與設備長期穩定運行。所有防爆設計均通過國際認證體系驗證（如 ATEX、IECEx），確保滿足全球工業應用要求。

五、系統集成：從單點測量到SIS聯動

本次中標方案與基地現有的 PLC、DCS 及 SIS（安全儀表系統）實現了高度集成與聯動控制。當料倉料位達到上限或出現異常波動時，計為振棒料位開關會立即向控制系統發送開關信號，系統可同步觸發聲光報警，切斷進料閥門，關閉相關輸送設備及攪拌電機，并將事件記錄寫入操作日志和歷史數據庫，確保中控室與安全監控端實時掌握生產狀態。同時，設備支持遠程診斷功能，能夠在線執行自檢、參數校核、固件升級和信號回放分析，顯著降低了現場維護和檢修所需時間。通過與 MES 系統或上位監控軟件對接，可生成料位曲線、報警統計報表和趨勢分析，進一步支持生產優化和決策分析，實現料倉管理的智能化、可視化和安全化。

六、行業意義：以“根技術”進入全球安全供應鏈

作為中國自主研發的高端工業儀表廠商，計為在核心傳感器設計、機械結構優化以及信號識別算法上均實現自主可控。本次中標項目充分體現了國產儀表在低密度粉體檢測、防爆冗余設計以及系統聯動能力方面與國際一線品牌并跑的實力。計為振棒料位開關在復雜粉塵、高濕、高溫及振動環境下依然保持穩定測量，支持 PLC、DCS 與 SIS 系統的聯動報警與控制，實現料位實時監控和安全防護的高效協同。對于煙花、輕質粉末等“高藝術+高風險”行業而言，計為產品不僅滿足嚴格的防爆與操作規范，還通過精準、可靠的檢測能力提升了整體生產安全水平，實現以技術質量實現安全領先。這一成功案例不僅增強了國產高端儀表在國內關鍵工藝環節的應用信任度，也為中國儀表品牌在國際工業自動化市場的競爭力提供了有力證明，彰顯了國產儀表從“可替代”走向“并跑甚至領跑”的發展趨勢。

結語

從“能用”到“好用”，再到“可被國際基地信任”，計為振棒料位開關把安全與穩定變成可量化的指標與可沉淀的資產。中國智造，正在以工程化細節贏得更廣闊的全球舞臺。
