艙底集水井（Bilge Well）是船舶機艙排水系統的重要組成部分，其功能在于集中收集機艙滲漏水、冷凝水及少量油水混合液，并通過艙底泵排出或送入油水分離裝置處理。

　　雖然井體尺寸有限，但其液位信號直接參與艙底泵自動啟?？刂?，對機艙運行安全具有重要影響。因此，艙底集水井液位測量屬于典型的關鍵輔助監測環節。

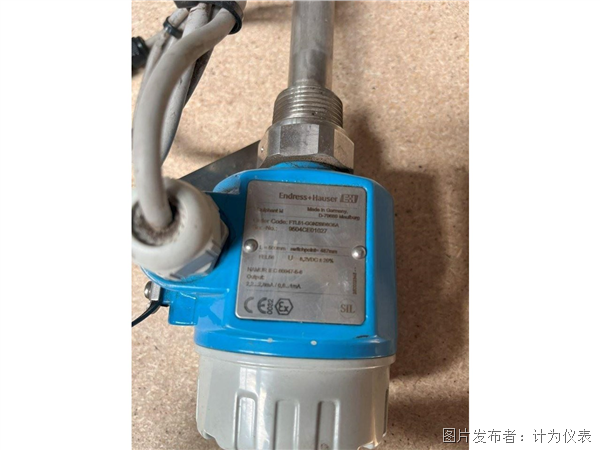

　　在實際工程中，該場景長期以浮球開關或差壓方式為主，但隨著船舶自動化程度提升，對連續液位監測及數據可追溯性的需求逐步增加，非接觸式雷達測量技術開始進入該應用領域。

一、工況特征與技術難點

　　艙底集水井的運行環境具有以下特征：

1. 空間受限 井體結構緊湊，量程通常在 1–3 m 范圍內，頂部安裝距離短，易產生近距離反射干擾。

2. 油水混合與界面變化 介質以冷凝水為主，伴隨少量潤滑油或燃油滲漏。油水分層狀態不穩定，易形成多重回波信號。

3. 動態擾動明顯 船舶航行過程中存在持續振動與橫搖、縱搖，液面波動頻繁。

4. 高濕與冷凝環境 機艙濕度較高，溫差變化明顯，冷凝水可能附著于天線表面，對測量穩定性造成影響。

　　上述因素疊加，使艙底集水井液位測量成為典型的小空間復雜界面應用。

二、技術路徑選擇

　　在某遠洋散貨船項目中，針對艙底集水井連續液位監測需求，采用了 深圳計為自動化有限公司 提供的 JWrada?-32 雷達液位傳感器。

　　該設備采用高頻雷達測量原理，具有較小波束角，適用于狹窄井體結構的頂部安裝。

　　在算法層面，通過回波識別與信號處理機制，對油水分層或輕微泡沫引起的多重回波進行區分，從而識別真實液面位置。

　　由于為非接觸式測量方式，其測量結果不受介質密度變化影響，也不存在機械運動部件磨損問題。

三、運行情況與驗證

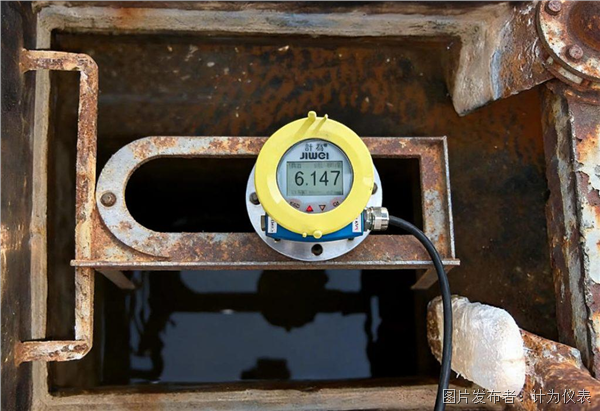

　　該項目中，液位傳感器安裝于井體頂部，量程約 2.5 m，用于艙底泵自動啟?？刂?。

　　設備投入運行后，在船舶長期海上航行條件下進行連續監測。根據一年運行周期內的維護記錄：

? 未發生誤報警情況

? 未出現因油水分層導致的測量異常

? 未進行開井式清潔維護

? 輸出信號保持連續穩定

　　液位信號作為泵組控制輸入?yún)?shù)，在多次排水循環過程中未出現異常啟停記錄。

　　從運行結果分析，在振動與界面變化疊加條件下，雷達液位測量能夠保持較好的信號穩定性。

四、討論

　　與傳統浮球開關相比，雷達液位傳感器在艙底集水井場景中具有以下工程特點：

? 可實現連續液位監測，而非單點報警

? 不受密度變化影響

? 無機械結構卡滯風險

? 維護周期相對較長

　　在船舶自動化水平逐步提高的背景下，連續液位數據的可獲取性有助于提升排水系統控制精度，并為運行管理提供數據支持。

五、結論

　　艙底集水井雖為船舶輔助系統中的小型結構，但其液位測量穩定性直接影響排水系統運行可靠性。

　　工程實踐表明，在小空間、油水混合及動態擾動環境下，基于高頻雷達技術的液位測量方案能夠滿足連續監測需求。

　　隨著船舶自動化與數據化管理程度的提升，雷達液位技術在艙底集水井等輔助系統中的應用具有一定推廣價值。
