1、項目描述：

        項目現場需將汽車診斷儀數據接入西門子S7-1200 PLC PROFINET系統進行實時處理、分析與后續控制。汽車診斷儀為CanBus接口，以J1939協議循環發送3個診斷數據幀。此方案中采用了北京磐創科技有限公司的PCTG-1014型PROFINET轉Canbus協議轉換網關作為轉換橋梁連接診斷儀和PLC，實現了汽車診斷儀數據與西門子S7-1200 PLC PROFINET系統的互聯互通。

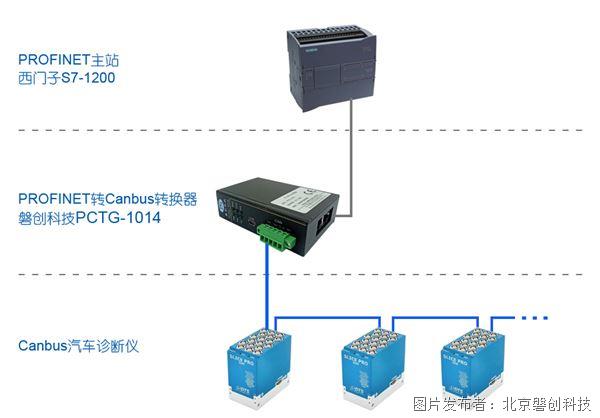

2、此項目的應用模式：

3、在PROFINET中組態轉換網關步驟

        本項目基于西門子TIA Portal（博途）軟件完成S7-1200 PLC的PROFINET網絡組態，同時在組態界面完成PCTG-1014網關的CanBus參數、報文接收參數配置，核心組態流程分為模塊添加、CanBus基礎參數配置、CAN報文幀ID配置三大環節，具體操作如下：

        3.1 添加PROFINET通信模塊

        在博途軟件“設備視圖”界面，將PCTG-1014網關設備（PN-CAN-Gateway）作為PROFINET從站掛載至西門子S7-1200 PLC主站端口，根據項目需求添加1路網關控制與狀態模塊、3路8字節CAN報文接收模塊，實現3路汽車診斷儀J1939數據幀的精準接收，各模塊均按標準PROFINET通信規范分配I/O地址，保障數據傳輸?shù)奈ㄒ恍耘c準確性。

        3.2 設置CanBus參數。波特率：250k；幀類型：擴展幀。

        3.3 CAN接收報文幀ID配置

        本項目需接收汽車診斷儀3路J1939診斷數據幀，在博途軟件中分別進入3路“Receive 8 Bytes Data Frame”模塊的參數配置界面，配置對應CAN報文的幀ID。設置3個CAN接收報文的幀ID。ID1= 0x18C1EFF3； ID2= 0x18C2EFF3；ID3= 0x1881EFF3，因組態界面需填寫十進制幀ID，需先將十六進制幀ID轉換為十進制格式

4、項目說明：

        PCTG-1014可在PROFINET端最多傳輸1024字節，并且最多可添加64條CAN報文。

        本項目通過PCTG-1014 PROFINET轉CanBus協議轉換網關，成功實現了汽車診斷儀J1939報文與西門子S7-1200 PROFINET系統的無縫對接。網關可實時采集汽車診斷儀循環發送的3路8字節J1939診斷數據幀，經協議解析后通過PROFINET以太網穩定上傳至PLC系統，PLC可對診斷數據進行實時讀取、處理與分析。

        項目實施后，數據傳輸延遲低、無丟包現象，通信鏈路穩定性高，完全滿足現場對汽車診斷數據實時采集、處理的業務需求，實現了異構工業通信協議的互聯互通，為設備狀態監測與后續智能控制提供了可靠的數據傳輸保障。
