一、項目需求：

       在某項目現場，有一臺德國Festo(費斯托)的閥島，閥島為PROFIBUS DP從站。但項目現場的主控制系統采用Schneider (施耐德)品牌PLC，該PLC僅支持Ethernet/IP工業以太網通信協議，為Ethernet/IP主站設備。兩端設備因為協議不一致不能直接接入。

二、解決方案：

        為實現現場閥島設備與主控制系統的無縫對接，可使用我公司的PCTG-9015H型PROFIBUS DP從站轉Ethernet/IP協議轉換網關做橋梁進行連接，滿足應用需求。

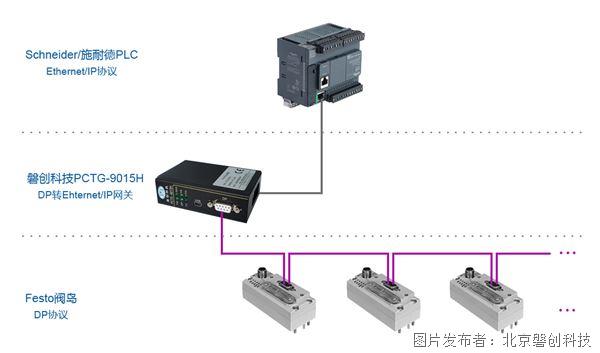

三、此項目的應用模式：

四、組態festo閥島

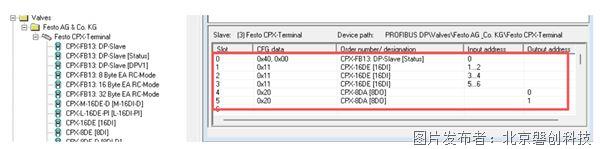

        1、使用組態軟件導入閥島的GSD文件，組態節點狀態、48路DI、16路DO數據。

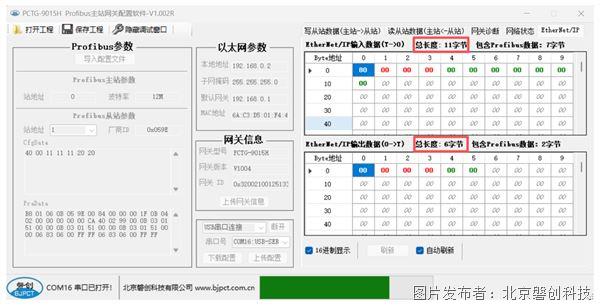

        2、將組態文件通過PCTG-9015H的配置軟件下載到網關。下載后將得到Ethernet/IP通信的數據長度。

五、在施耐德的PLC組態軟件中配置PCTG-9015H

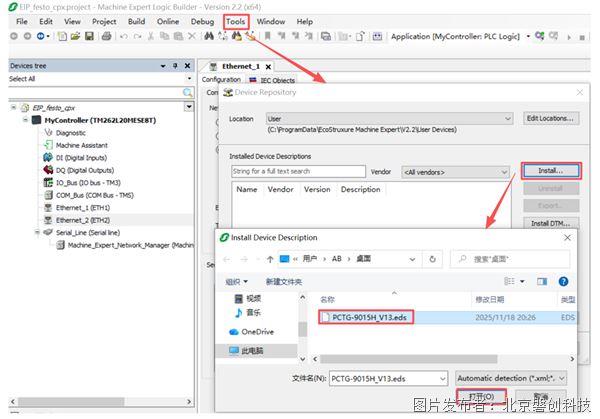

        1、打開施耐德機械專家軟件（本案例使用的是V2.2版本），安裝PCTG-9015H的EDS文件。

        2、添加Ethernet/IP協議。

        3、右擊EIP協議添加PCTG-9015H網關。

        4、配置PCTG-9015H的IP地址。

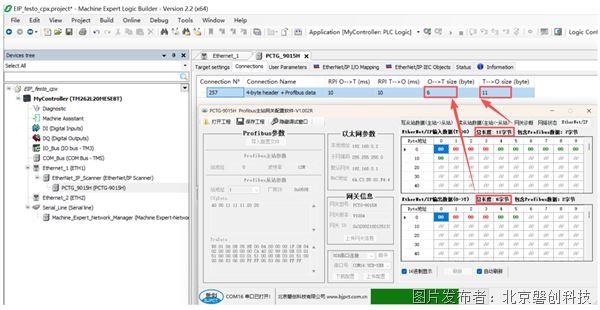

        5、配置Ethernet/IP通信數據長度。

        6、編譯項目并下載到PLC。

六、項目說明：

        北京磐創科技的PCTG-9015H協議轉換網關在Etherne/IP端最多可傳輸500字節，在DP端可以最多支持125個DP從站的連接。

        PCTG-9015H PROFIBUS轉Ethernet/IP協議轉換網關不僅適用于本項目的閥島與PLC對接場景，還可廣泛應用于汽車制造、工程機械、冶金、化工等工業領域，實現各類PROFIBUS DP設備（變頻器、伺服、傳感器、儀表等）與Ethernet/IP主站系統的互聯互通，為工業自動化系統集成提供靈活、高效的協議轉換解決方案。
