CK-FR101ANS-EIP是一款基于射頻識別技術的高頻讀寫器，讀寫器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。

高頻讀寫器支持標準工業通訊協議EtherNet IP，方便用戶通集成到PLC等控制系統中。讀寫器內部集成了射頻部分通信協議，用戶只需通過以太網接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期圍繞著EtherNetIP協議與匯川InoProShop軟件通訊組態問題：

0、準備階段

RFID讀寫器：CK-FR101ANS系列

PLC軟件：InoProShop

PLC：匯川AC系列PLC

交換機：標準交換機

1、添加設備

點擊網絡組態，導入設備EDS文件

在右邊網絡設備列表中選擇添加的設備

2、設置連接IP

打開添加設備配置

在通用設置中填寫設備IP地址

3、映射內存設置

在連接設置中設置輸入輸出數據集成byte數據類型，位長度為1968.

RPI通訊速率默認為50ms（越低通訊速度越快）

將配置下載到PLC中即可通訊配置完成

4、功能塊使用說明

數據映射

在全局變量表中新建兩個246BYTE數組，分別映射對應輸入輸出數據

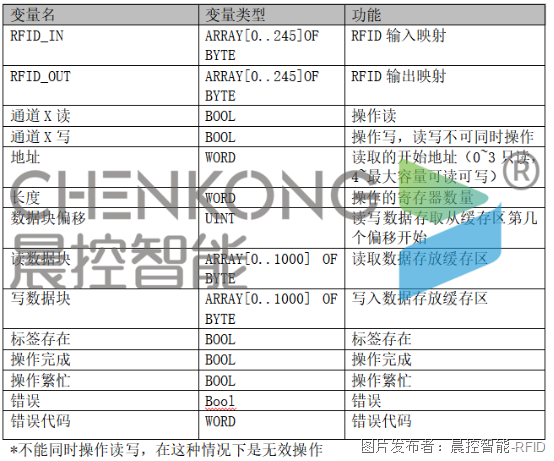

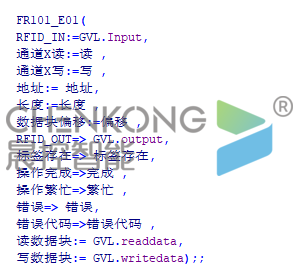

功能塊引腳說明

寫入用戶數據操作

將需要寫入的數據的放到寫入緩存區

置位write

等待done完成，即寫入完成。

讀取用戶數據操作

置位write

等待done完成，即寫入完成。

讀取的數據緩存到讀取緩存區
