奇石樂憑借全新遙測測量系統（TMS），實現了在轉塔車床等動態結構中，對工藝與刀具監測信號進行無線、無磨損傳輸?shù)募夹g(shù)突破。該系統由 5190A 型電荷放大器單元與 5290A 型基座單元組成，無需依賴滑環、電池或電纜即可穩定傳輸數據，為批量生產中的工藝監測開辟了全新可能。對于汽車、航空航天、醫療技術等對工藝可靠性要求極高的行業，TMS 電荷放大器為其高動態過程監測提供了穩健解決方案。這款通用性系統可廣泛適配金屬切削、塑料加工、裝配自動化等多個領域的監測需求。

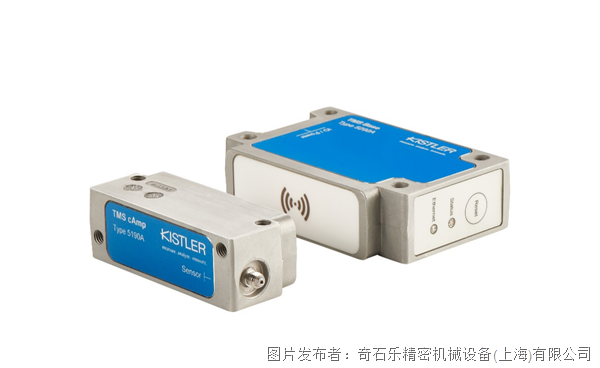

具備無線信號傳輸功能的遙測測量系統，由移動式電荷放大器單元與固定式基座單元組成，是車床刀具監測的理想選擇。

當機械部件處于運動狀態或難以接觸的位置時，傳統硬接線測量系統的作用即刻受限。其面臨的最大挑戰并非磨損，而是電纜斷裂的風險 —— 尤其對于承受動態負載的部件而言，這一問題更為突出。此外，電纜常會干擾設備運行，限制傳感器系統的靈活性與移動性；冷卻液、切屑和灰塵還可能導致連接器故障；而電池也需要定期維護或更換。種種因素導致關鍵工藝流程常處于無人監控狀態，進而面臨設備磨損加劇、產品報廢率上升、工藝穩定性下降等多重風險。

適用于動態應用的遙測測量系統解決方案

奇石樂遙測測量系統實現了在刀架處直接進行無線信號傳輸?shù)募夹g(shù)突破，從而實現對加工過程和刀具狀態的精準監控。

奇石樂全新推出的遙測測量系統，正是在此領域樹立了新的標桿。該系統可全天候持續、精準地進行無線信號傳輸，專為轉塔車床、多軸機床、機器人或裝配線等移動機械元件的單通道壓電測量而開發。相較于主軸電流分析等間接測量方法，TMS 結合高靈敏度壓電傳感器后，測量靈敏度實現顯著提升。在工業制造領域，它首次實現了對數牛頓級微小力的直接檢測，且能最大限度貼近加工過程。即便在機床內部或工業設備等嚴苛工作環境中，該系統仍能提供穩定可靠的測量數據，成為填補傳統技術空白且經濟高效的可靠替代方案。

“市面上現有的無線解決方案主要針對研發環境設計，” 奇石樂先進制造合作解決方案產品經理Kevin Meier解釋道，“它們僅具備有限的測量能力，且依賴于特殊配置的系統。這類設備往往體積過大或采用特殊設計，難以實現與全天候生產設備的長期集成。”

兩個組件構成用于過程監控的封閉系統

這套用于無線近場傳輸?shù)倪b測測量系統，由兩個不同功能的模塊組成，二者在機械和電氣特性方面相互匹配。微型單通道電荷放大器單元（型號 5190A）直接安裝在刀具轉塔等移動機械元件上，它能將傳感器的原始?jí)弘娦盘?hào)轉換為電壓信號，并通過無線接口以數字形式傳輸至 5290A 型基座單元。基座單元牢固安裝在設備本體上，通過感應方式為放大器供電，同時借助遙測近場接口接收測量數據，即便在復雜行程中也能保障無線連接的穩定性。兩個模塊之間的間隙為 1±0.5 毫米。

該系統的信號處理分辨率范圍為 ±48 至 ±140,000 皮庫（pC），模擬電壓輸出為 ±10 伏；此外，還可通過以太網輸出數字?jǐn)?shù)據，最高采樣率可達 25kHz，并支持通過集成網頁界面（Web UI）進行配置與控制。借助以太網等標準接口，系統可輕松集成至現有控制系統或更高級別的監測平臺（如奇石樂數據分析軟件 PTS App、奇石樂 maXYmos 過程監測系統），從而實現對刀具磨損（如金屬切削場景）、材料偏差或切屑形成異常等狀況的實時檢測。

遙測測量系統可通過以太網與控制系統及分析工具無縫集成（如奇石樂 PTS 應用程序），從而實時監測刀具磨損、材料變化及切屑流動中斷等情況。

穩固且無須維護的遙測測量系統，適用于制造領域連續運行的設備監測

智能自配置是該系統的核心功能。通過近場接口完成初始設置與耦合后，基座單元能在毫秒級時間內自動識別傳感器，并讀取包括校準數據、測量范圍及靈敏度在內的所有相關參數。系統無需人工干預或等待時間，即可立即進入測量狀態。得益于預設的耦合點，系統的安裝過程同樣快速、精準且可重復，不會使生產流程延遲，也不會影響設備周期時間。

該系統的非接觸式高頻信號傳輸具備雙向傳輸能力，即便在惡劣條件下也能有效抗干擾。依托封閉式鋁壓鑄外殼及陶瓷增強型傳輸表面，系統對切屑、冷卻液和振動具有極強的耐受能力，是一款適用于對制造領域連續運行的設備進行監測的遙測測量系統。
