在傳統工業控制系統中，液位或物位信號通常以開關量形式接入PLC或控制柜，用于實現簡單的啟停控制。例如，當物位達到設定高度時，觸發繼電器信號，啟動或停止泵、閥門或輸送設備。

　　然而，隨著工業自動化水平提升，越來越多項目希望將簡單的“開關信號”升級為更智能的“控制邏輯”。通過引入雷達物位計，可以實現從傳統開關量檢測到精確測量數據參與控制的系統升級，從而提升自動化程度和運行可靠性。

　　本文將詳細講解連續量的雷達物位計如何接入控制系統，以及如何實現開關量向控制信號的升級。

一、傳統開關量控制的特點與局限

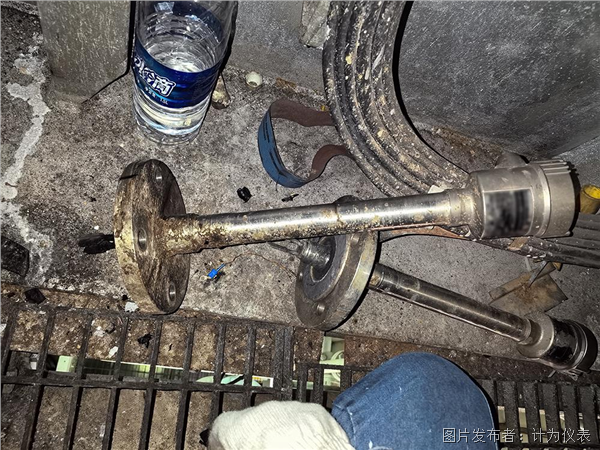

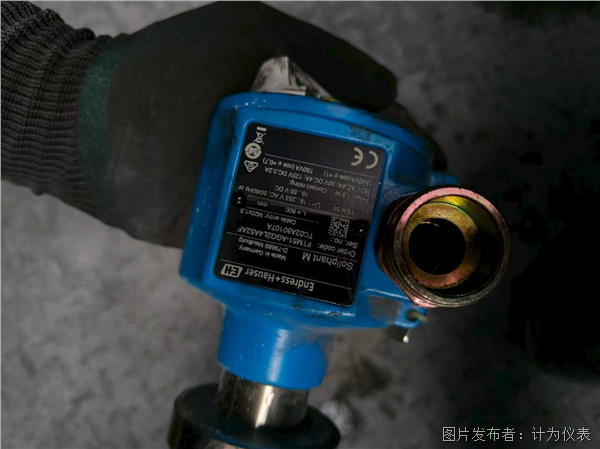

　　在傳統系統中，物位開關（如浮球開關、音叉開關等）通常輸出一個干接點信號。該信號只有兩種狀態：ON 或 OFF。

　　這種方式結構簡單，成本低，適用于基本的高位報警或低位保護。但其局限性也非常明顯：

　　首先，開關信號無法提供連續測量數據。系統只能知道“是否達到某一點”，無法了解實際液位變化趨勢。

　　其次，控制邏輯固定，無法根據工況動態調整。例如，在復雜生產過程中，物料變化可能需要提前控制，但開關信號只能在達到設定點時才動作。

　　最后，開關式控制容易受到機械誤動作或環境干擾影響，長期穩定性有限。

　　因此，越來越多項目開始引入連續測量型儀表，例如雷達物位計。

二、雷達物位計的信號輸出方式

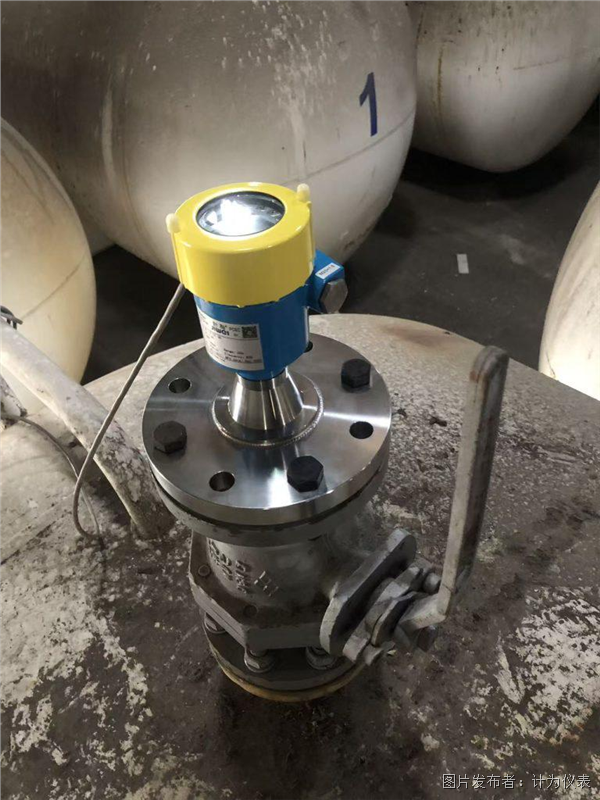

　　現代80GHz雷達物位計不僅提供高精度測量，還支持多種輸出方式，包括：

? 4–20mA模擬信號

? HART通訊

? Modbus通訊

? 開關量輸出（繼電器）

　　其中，開關量輸出功能是實現“開關控制升級”的關鍵。

　　雷達物位計內部可設定多個報警點，例如高位、低位、上下限區間等。當測量值達到設定閾值時，設備自動輸出繼電器信號，從而實現控制動作。這意味著，雷達不僅可以提供連續數據，還可以通過內部邏輯直接生成控制信號。

三、如何實現從開關量到控制邏輯的升級？

　　實現升級主要有兩種方式。

第一種方式：利用雷達內置繼電器功能

　　許多雷達物位計（例如80GHz系列）支持1~2路繼電器輸出。用戶可以在參數設置中定義：

? 高位報警點

? 低位報警點

? 區間控制模式

　　當物位達到設定值時，雷達自動閉合或斷開繼電器，直接接入PLC輸入端或控制回路。這種方式不需要修改原有控制系統結構，只需替換原有物位開關，即可實現功能升級。

第二種方式：通過PLC進行邏輯控制

　　更高級的應用中，雷達物位計通過4–20mA或數字通訊接入PLC系統。PLC根據接收到的連續物位數據，進行程序邏輯判斷。例如：

? 當液位低于30%時啟動進料泵

? 當液位高于80%時停止進料

? 當液位異常波動時觸發報警

　　這種方式將簡單開關控制升級為智能區間控制，實現更精細的生產管理。相比傳統開關量系統，這種方式靈活性更高，控制邏輯可隨生產需求隨時調整。

四、雷達物位計在控制系統中的優勢

　　在實際工業應用中，雷達物位計接入控制系統后，可以帶來以下優勢：

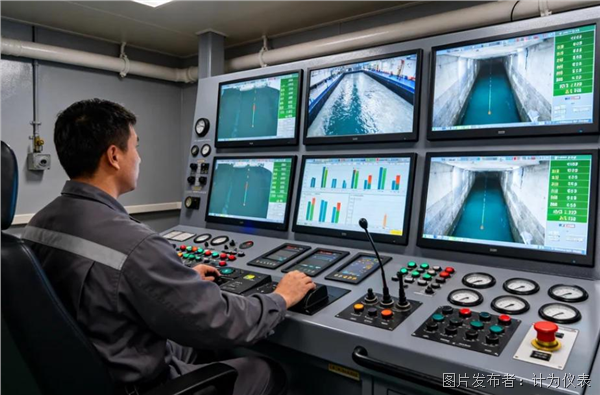

　　首先，測量數據連續可視。系統可以實時掌握物位變化趨勢，而不是僅依賴單點觸發。

　　其次，雷達不依賴氣體傳播環境，在蒸汽、粉塵或復雜氣相條件下仍能保持穩定信號輸出，降低誤動作概率。

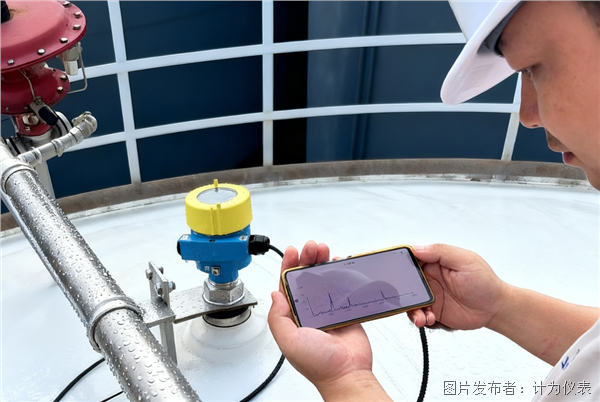

　　再次，雷達支持遠程參數設置與調試。工程師可以根據現場需求修改報警點，而無需重新接線或更換設備。

　　最后，80GHz高頻技術具有更窄波束角，能夠減少罐壁干擾，提高信號穩定性，使控制邏輯更加可靠。

五、典型應用場景

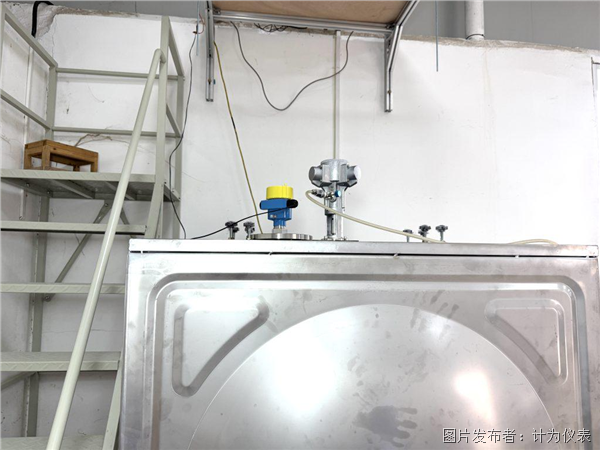

　　雷達物位計接入控制系統后，能夠在多種工業自動化場景中發揮重要作用，包括儲罐高低位自動控制、泵啟停邏輯控制、料倉進出料管理、化工過程聯鎖以及水處理自動補水系統等。在這些應用中，雷達物位計不僅承擔連續物位測量任務，還可以通過模擬信號、繼電器輸出或數字通訊方式，將實時測量數據傳輸至PLC或控制平臺，從而參與系統運行邏輯。

　　相比傳統單點式物位開關，雷達提供的是連續、可視化的數據支持，使控制策略更加靈活，響應更加精準。同時，在復雜工況下，如存在蒸汽、粉塵或溫度波動時，雷達依然能夠保持穩定信號輸出，為自動控制系統提供可靠的數據基礎。通過將測量與控制功能相結合，雷達物位計有助于提升整體自動化水平，增強系統運行的安全性與穩定性。

六、從“檢測”到“控制”的系統升級意義

　　傳統物位開關通常主要承擔保護功能，例如高位報警或低位防護，其信號形式相對簡單，多為單點觸發模式。而雷達物位計不僅可以實現精確的連續測量，還能夠通過繼電器輸出或通訊接口參與控制邏輯，因此在系統中同時承擔測量與控制的雙重角色。

　　這種升級的意義在于，控制方式由單一的開關觸發模式轉變為基于連續數據的驅動模式，使系統能夠根據實時物位變化進行動態判斷，而不是僅依賴固定閾值動作。與此同時，控制邏輯的調整更加靈活，運行狀態更加透明，現場人員能夠清晰掌握物位變化趨勢，維護與故障判斷也更加直觀和高效。對于現代智能工廠而言，連續、穩定的數據是實現數字化管理與智能控制的基礎。

　　雷達物位計的接入，使原本僅用于報警或保護的開關量信號，升級為可參與系統決策的重要數據來源，從而提升整體自動化水平與運行可靠性。

七、結論

　　雷達物位計接入控制系統，實現開關量到控制邏輯的升級，本質上是利用其連續測量能力與繼電器或通訊輸出功能，將測量信號轉化為自動控制信號。

　　通過合理設置報警點或PLC邏輯，雷達可以直接參與啟停控制、區間管理與安全聯鎖，從而提升系統自動化水平與運行可靠性。

　　在工業自動化持續發展的背景下，雷達物位計不僅是一種測量儀表，更是智能控制系統的重要組成部分。
