雷達液位變送器廣泛用于苛刻高溫工況下的連續液位測量。以下為簡要技術概述。

工作原理

高溫雷達液位變送器基于高頻微波脈沖技術工作。

變送器向液體表面發射微波脈沖，這些脈沖以光速傳播，在液面反射后由雷達傳感器接收。

通過精確測量發射與接收之間的飛行時間——結合已知的傳播速度——儀表計算出到液面的距離，并準確確定液位，而不受過程壓力或溫度的影響。

關鍵性能特點

高溫雷達液位變送器具有以下優勢：

? 非接觸式測量  不與高溫或腐蝕性介質直接接觸，確保高可靠性和長使用壽命。

? 寬溫度適用范圍

標準設計：–40°C 至 150°C

增強型高溫型號：-40°C–220°C

可應用于極端嚴苛的熱環境。

? 強抗干擾能力  先進的信號處理技術即使在以下情況下也能實現可靠測量：

? 大量蒸汽

? 冷凝現象

? 粉塵

? 起泡液面

? 優異的耐化學與機械性能  可選材料包括哈氏合金（Hastelloy）、PTFE、陶瓷透鏡及隔離天線系統，以增強對腐蝕性環境的耐受能力。

? 核心軟件算法和遠程調控功能

高性能雷達物位計具備完整自研的軟件功能體系，包括遠程軟件更新、工況調試、參數精細化設置、故障碼遠程讀取以及回波曲線與EFT曲線的實時分析功能。通過對回波信號特征進行深度解析，系統能夠在復雜工況下精準識別真實液位信號，并對干擾信號進行有效抑制，從而保證長期穩定輸出。

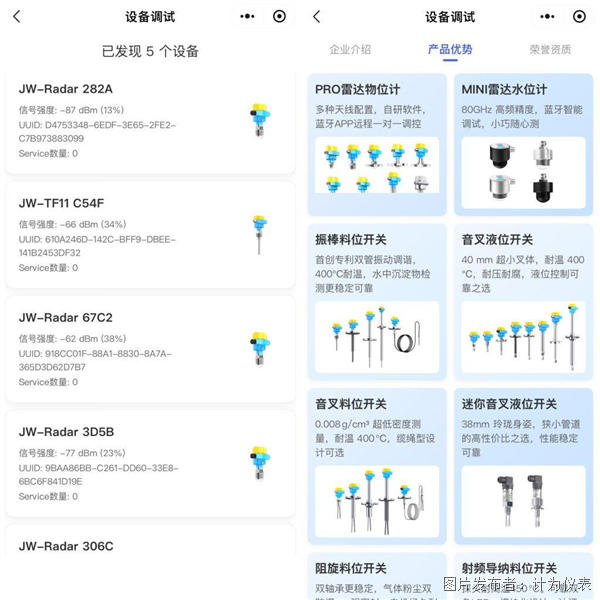

某些雷達物位計支持基于云服務器架構的遠程調試機制。廠家工程師可通過云端平臺與現場技術人員進行一對一協同調試，實時查看設備運行狀態及原始回波數據，并結合回波曲線與EFT曲線進行專業診斷分析。這種模式突破了傳統必須現場操作的限制，實現了跨區域技術支持與快速響應。

常見類型

根據工況條件，高溫雷達傳感器可提供多種配置：

1. 標準高溫雷達

? 優化的外殼和密封結構

? 適用于最高約 150°C 的大多數應用場合

2. 超高溫雷達

? 加強的熱隔離與冷卻設計

? 適用于 220°C

? 適合反應釜、導熱油系統、熔鹽等應用

3. 高溫/高壓導波雷達

? 使用探桿（棒式或纜式）引導微波信號

? 在蒸汽、泡沫或狹窄容器中表現優異

? 適用于高壓蒸汽工況

典型應用行業

高溫雷達液位測量廣泛應用于重工業領域，包括：

? 化工行業——熔鹽反應器、聚合罐

? 冶金行業——高爐渣溝、熔融金屬供料系統

? 能源與公用事業——鍋爐汽包水位監測、蒸汽系統

? 環保廢棄物處理——焚燒爐灰渣及熔融殘渣儲罐

在機械浮子或差壓裝置無法承受的環境中，雷達技術可確保穩定的液位監測。

選型考慮因素

選擇高溫雷達液位變送器時，應評估以下因素：

1、溫度等級  所選傳感器的額定溫度，應至少高于最高工藝溫度 20% 作為安全裕量。

2、介質特性  考慮腐蝕性、蒸汽含量、介電常數及結垢傾向。

3、天線及外殼材料  根據化學特性可選擇316L不銹鋼、哈氏合金外殼，以及陶瓷或 PTFE 防護材料。

4、工藝及安裝條件  壓力等級、接管尺寸、插入長度、喇叭天線或透鏡天線類型。

5、電子與通訊選項  確保與工廠控制系統兼容：4–20 mA / HART / Modbus / Profibus。

6、防護等級與診斷功能  高 IP 密封等級、信號濾波算法及回波曲線診斷功能可提升惡劣環境下的可靠性。
