一、案例說明

1.   數采儀通過串口輸出環保212的數據，網關通過串口采集數采儀的數據。

2.   網關把采集的數據轉換成SNMP數據。

二、 VFBOX網關工作原理

VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

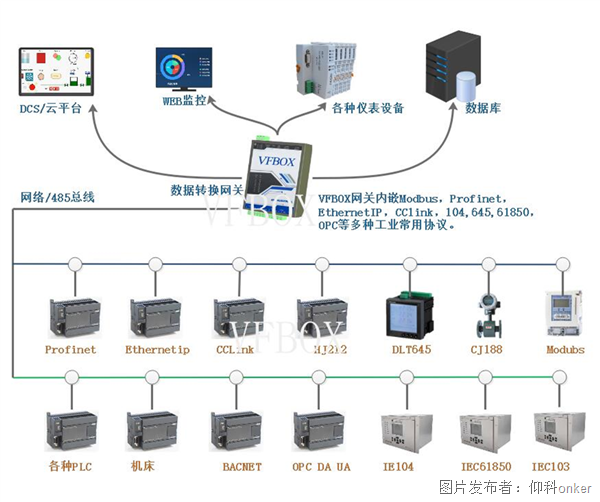

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

三、測試數采儀的串口數據

1.   測試數采儀的串口有數據輸出，并且需要知道輸出的數據內容。

2.   把數采儀的串口（232或者485）通過“串口轉usb線”接到電腦上。“串口轉usb線”可以在淘寶上采購。

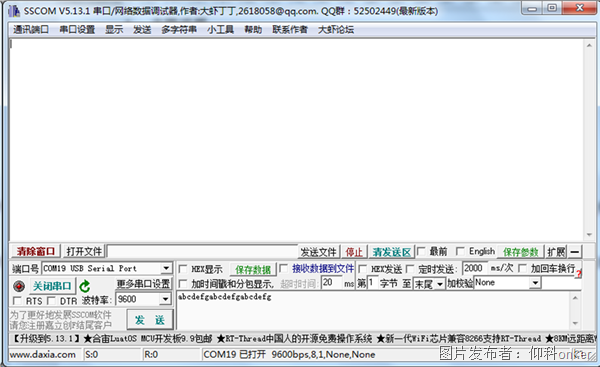

3.   在電腦上打開串口調試工具軟件sscom（或者其他串口調試軟件）。Sscom可以在百度搜索下載。

4.   打開sscom串口，配置和數采儀相同的串口參數。如果不清楚相關參數，請聯系數采儀廠家。

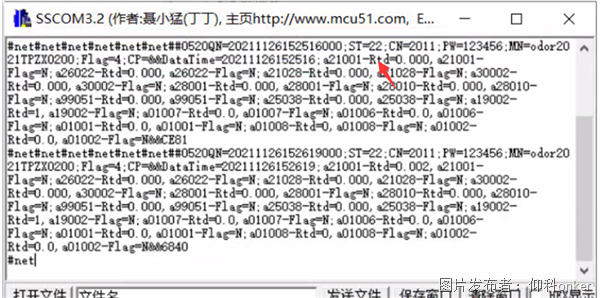

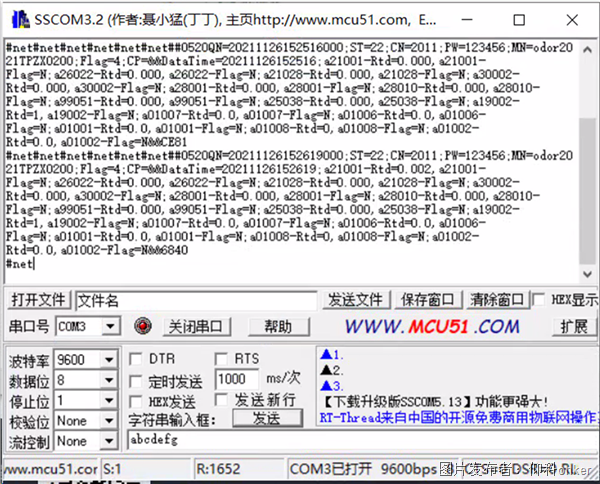

5.   需要在sscom上收到如下的數據。如果不能收到數采儀發出來的數據，請聯系數采儀廠家進行測試。

6.   完成以上操作后，在進行下面的操作。

四、配置網關采集212設備數據

1.   vfbox網關通過網線連接到電腦。數采儀的串口連接到網關的COM1，接線方式請根據信號線的定義連接。

2.   在電腦上打開vfbox studio配置軟件，新建一個工程。相關操作可參考0011文檔，文檔可到onker.cn下載中心下載。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

3.   新建設備，選擇HJ212驅動。

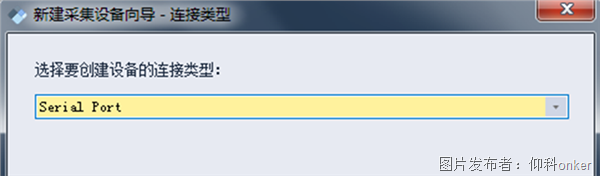

4.   連接類型選擇“Serial Port”

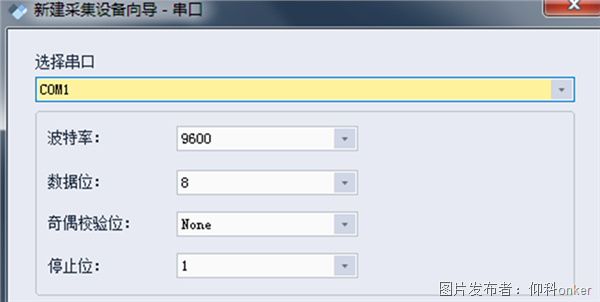

5.   串口參數和數采儀保持一致。選擇COM1

6.   添加要采集的數據。比如要采集“a21001-Rtd”的數據，則在地址處填寫“a21001-Rtd”

7.   “a21001-Rtd”是從數采儀獲取的數據中查看。至于“a21001-Rtd”代表的是什么變量，需要查看環保協議，或者詢問數采儀廠家、或者和實際數據對比查看。

五、使用SNMP轉發

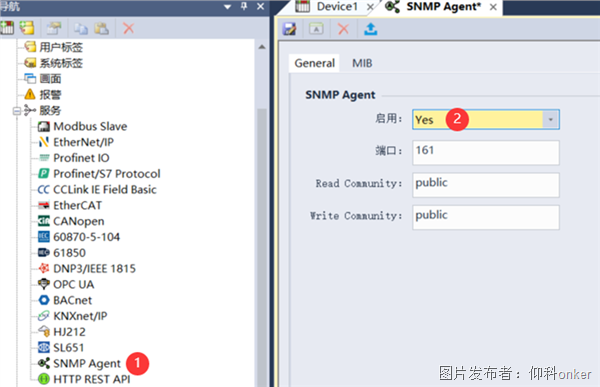

1.   點擊SNMP，啟用設置Yes。

2.

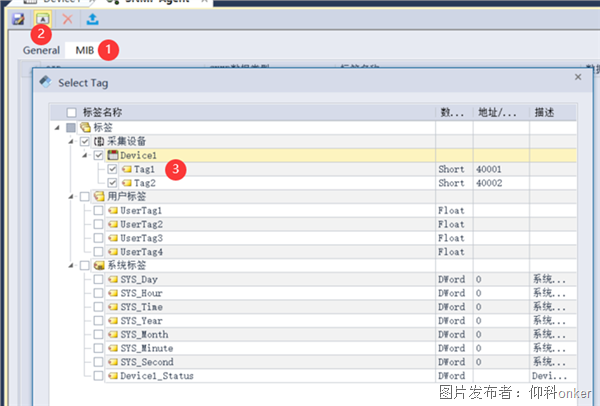

3.   點擊MIB，按如下順序增加標簽，點擊OK

4.

5.

6.   配置完成后，點擊下載，把工程下載到網關中。

六、案例總結

使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1.   不需要修改設備里的程序。

2.   不影響設備原有的工作方式和功能。

3.   只需要簡單的配置就可以實現功能需求。

4.   設備長期穩定工作。

5.   網關運行架構如下
