一、案例說明

1.   使用Yabe軟件獲取bacnet mstp設備信息，如果已知bacnet設備信息，可跳過此步驟。

2.   配置VFBOX網關采集bacnet設備數據。

3.   網關通過IEC104轉發數據

二、VFBOX網關工作原理

VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

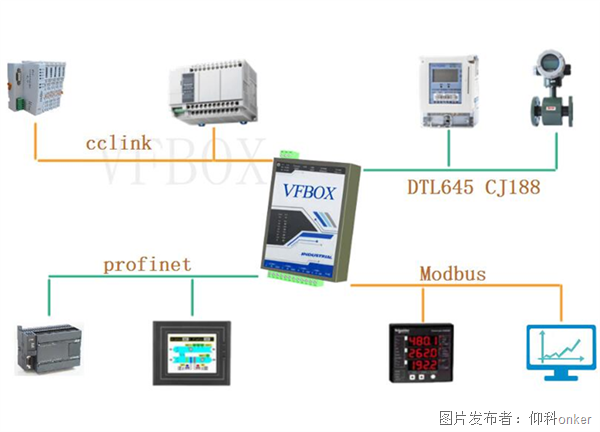

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

三、使用Yabe軟件讀取bacnet mstp設備信息

1.   BACnet設備通過串口線連接到電腦。在電腦上打開yabe軟件。

2.   選擇菜單“Functions”下的“添加設備”。

3.   BACnet mstp設備通過串口線連接電腦，在“BACnet/IP over serial”字段中進行相應的設置，波特率用38400，Port選擇mstp設備連接到電腦的串口號，source address可以設置成1，,點擊“Add”按鈕。

4.   點擊add后，可以看到y(tǒng)abe掃描到的mstp設備。選中一個設備，可以看到設備的ID，點位寄存器信息。Device：1 說明設備的ID是1，Analog_Input：10983是點位的屬性和地址。可以把某個點位按住鼠標不放開，把點位拖到中間的窗口顯示點位的數值。

四、配置網關采集bacnet mstp數據

1.   打開VFBOX studio軟件。新建工程，設備類型選擇網關的實際型號。可選的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

2.   點擊新建設備，選擇BACnet MSTP

3.   串口：mstp設備連接的網關的串口號。波特率：mstp設備的波特率（一般是38400）。主站MAC地址：網關的MAC地址，這個地址不能和mstp設備的mac地址一樣。BACnet設備ID：mstp設備的ID，yabe軟件上讀取的Device后面的數字。

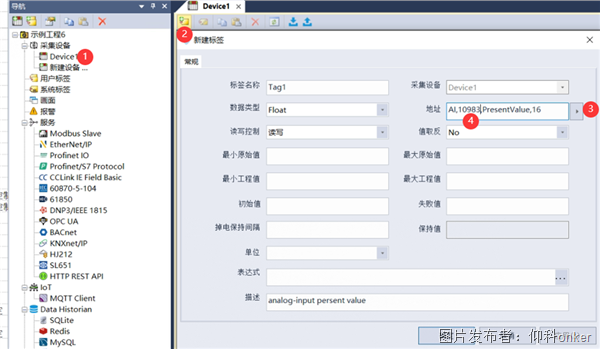

4.   按如下順序，添加一個點位，10983是yabe讀取的點位地址。

5.   地址說明：

1.   Analog Input---模擬輸入對象，AnalogOutput--模擬輸出對象， AnalogValue--模擬值對象

2.   Binary Input--二進制輸入對象，Binary Output 二進制輸出對象，Binary Value--二進制值對象

3.   Multi state 是多態對象。

4.   input是只讀，outpu讀寫，value讀寫

6.   完成配置后，點擊“下載”，點擊“查看數據”可以看到采集到的數據

五、啟用IEC104協議轉發數據

1.   啟用IEC104服務

2.   參數說明。

3.   添加要轉發的數據。

4.   修改點位地址信息。推薦先添加一個點位，然后手動把點位地址修改成自己需要的，然后在添加后續的點位，后續的點位會在此地址上依次累加。

5.   設置完成后，點擊菜單“下載”，把工程下載到網關中。

六、測試網關的104功能

1.   在電腦上打開PMA軟件，選擇菜單欄“文件—協議配置—IEC870-5-104規約”，從站IP為網關IP地址，主站IP為電腦IP，公共地址與VS軟件中配置一致。

2.   選擇菜單欄“運行模式—模擬主站”

3.   選擇菜單欄“端口配置—連接”。然后選擇菜單欄“IEC104主站控制—更多報文發送”，TI選擇100，點擊“發送”。

4.   可在消息框中收到網關返回的數據。

七、網關通過4G連接104平臺

1.   網關通過4G連接104平臺，則網關作為socket的客戶端，此時需要開啟如下的“to Cloud”功能

2.   配置完成后，點擊下載，把工程下載到網關中。

八、案例總結

使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1.   不需要修改設備里的程序。

2.   不影響設備原有的工作方式和功能。

3.   只需要簡單的配置就可以實現功能需求。

4.   設備長期穩定工作。

5.   網關運行架構如下
