案例速遞|藍膜電池外觀檢測效率升級

案例速遞|藍膜電池外觀檢測效率升級

2025/11/15 9:49:35

藍膜對電池有兩大核心作用：一是實現絕緣隔離與輔助離子傳輸，二是充當“結構保護層”；一旦存在缺陷，不僅會直接破壞電池電氣穩定性，還會導致內部結構易受外部環境或循環工況損傷。尤其像貼膜不平、凹凸點、膜下異物、氣泡等常見缺陷，更會對電池的電氣性能、結構可靠性、安全風險及使用壽命產生顯著負面影響。

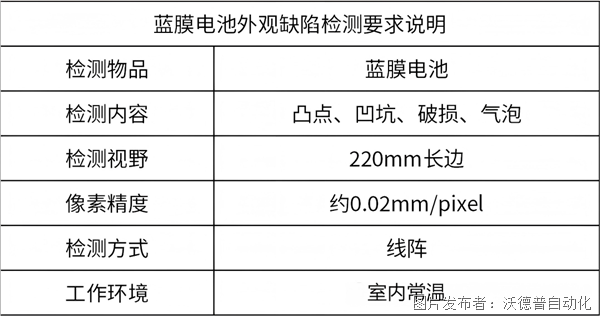

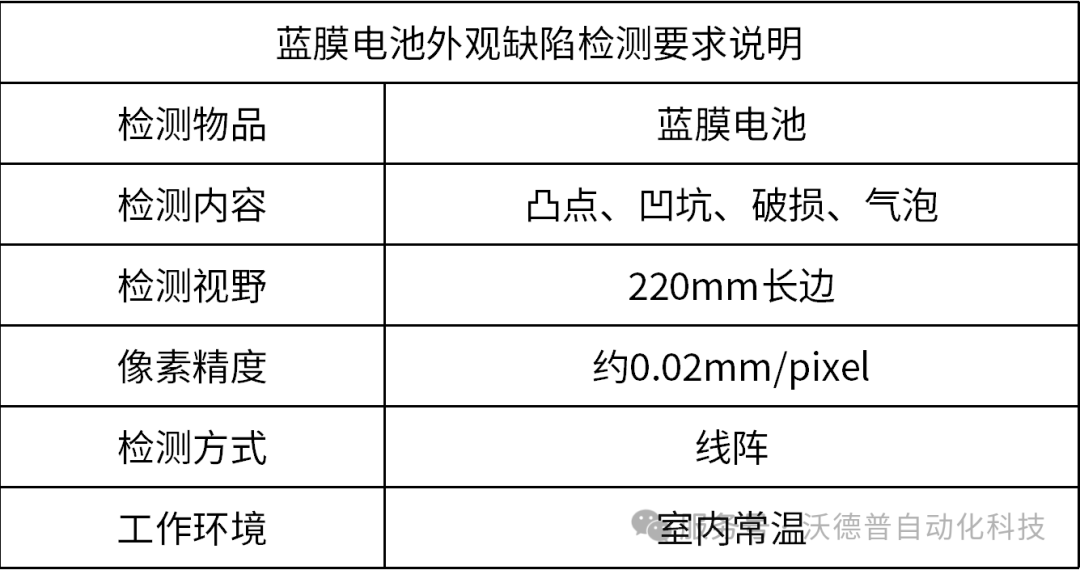

檢測需求：

檢測對象：藍膜電池

檢測類型：外觀缺陷檢測

檢測視野：約220mm（長邊）

像素精度：約0.02mm/pixel



成像示意圖：

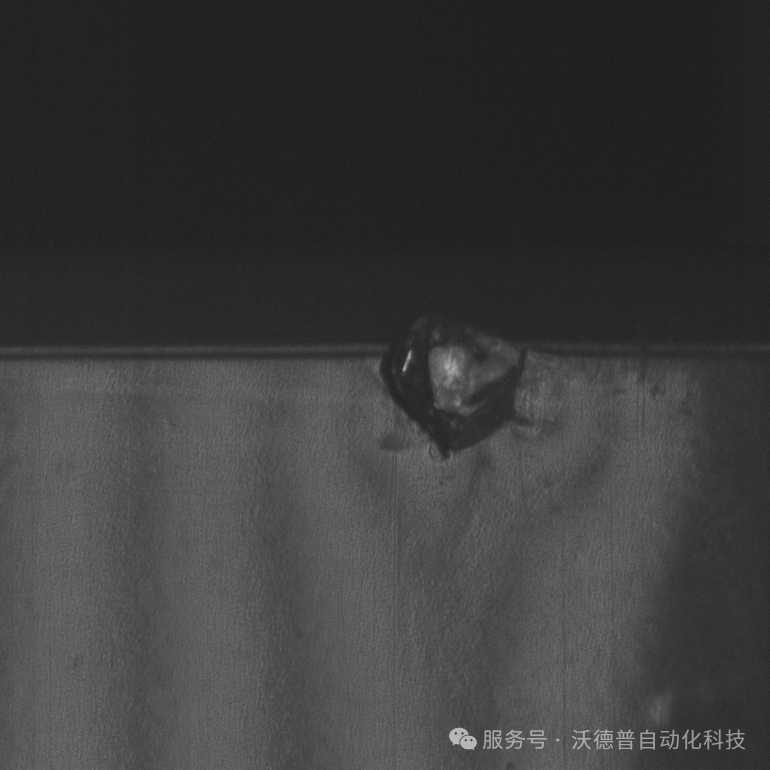

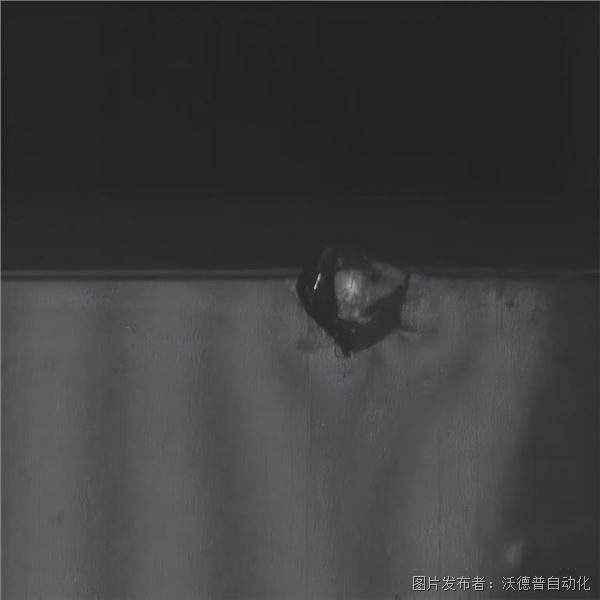

客戶希望通過常規照明方案解決藍膜電池缺陷檢測需求。但常規線光照明存在局限：雖能檢出電池表面較明顯的破損，卻基本無法成像其中的輕微缺陷。

（輕微凹坑）

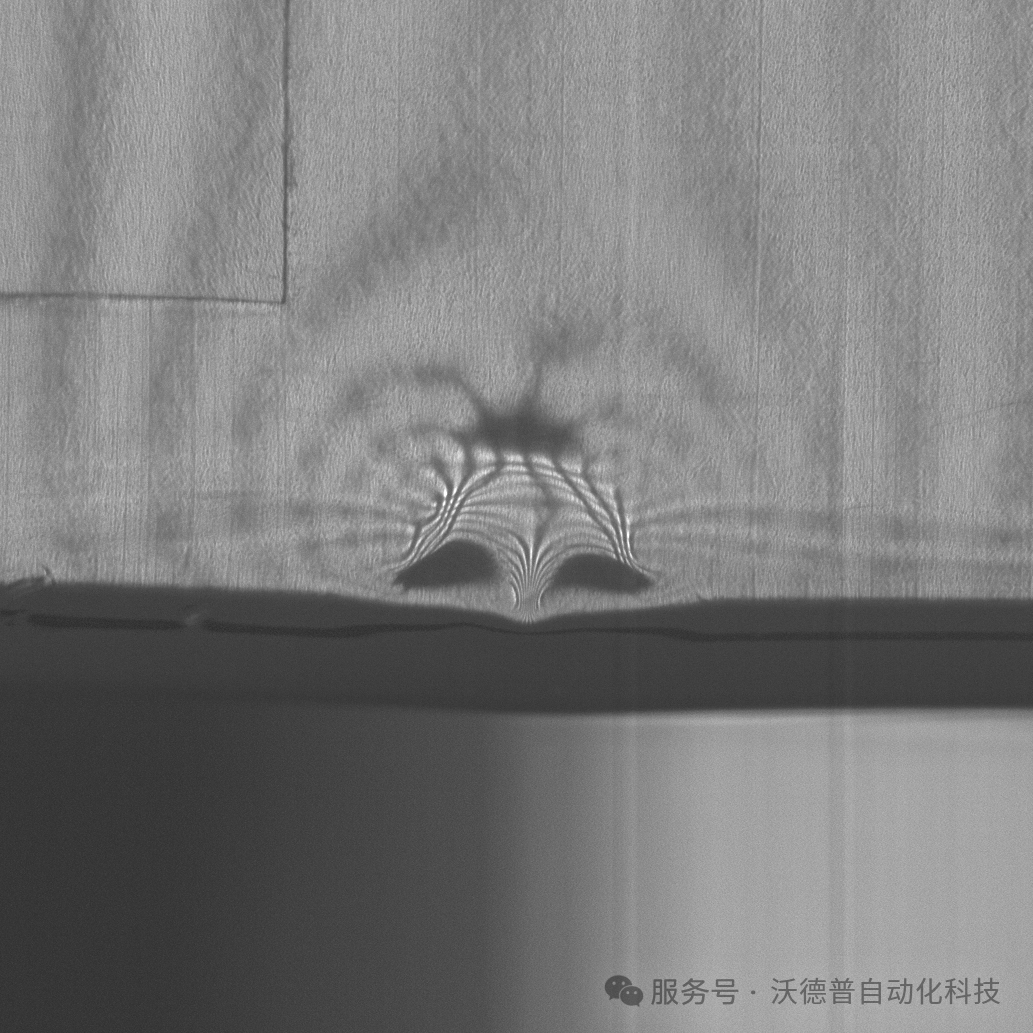

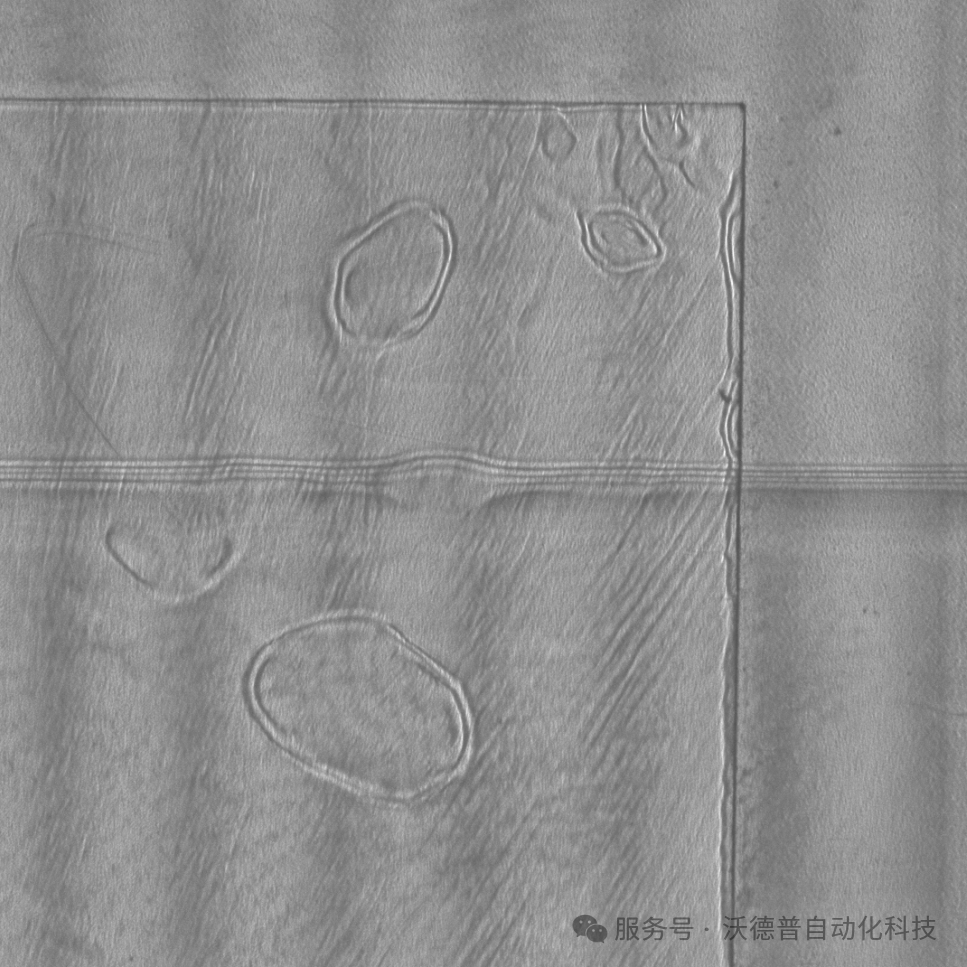

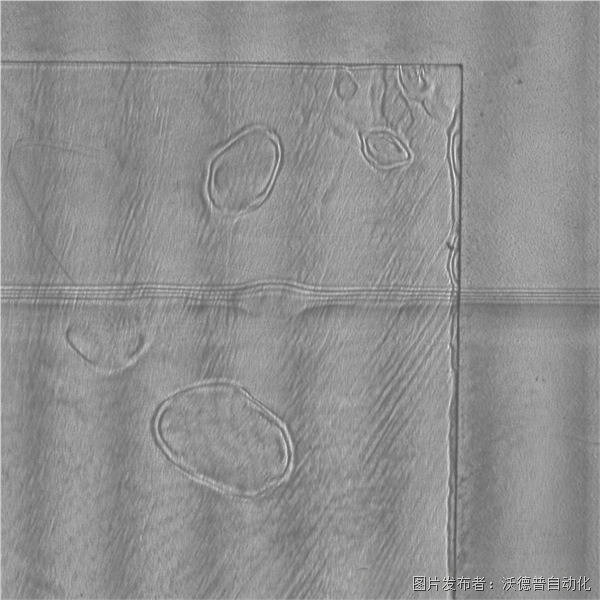

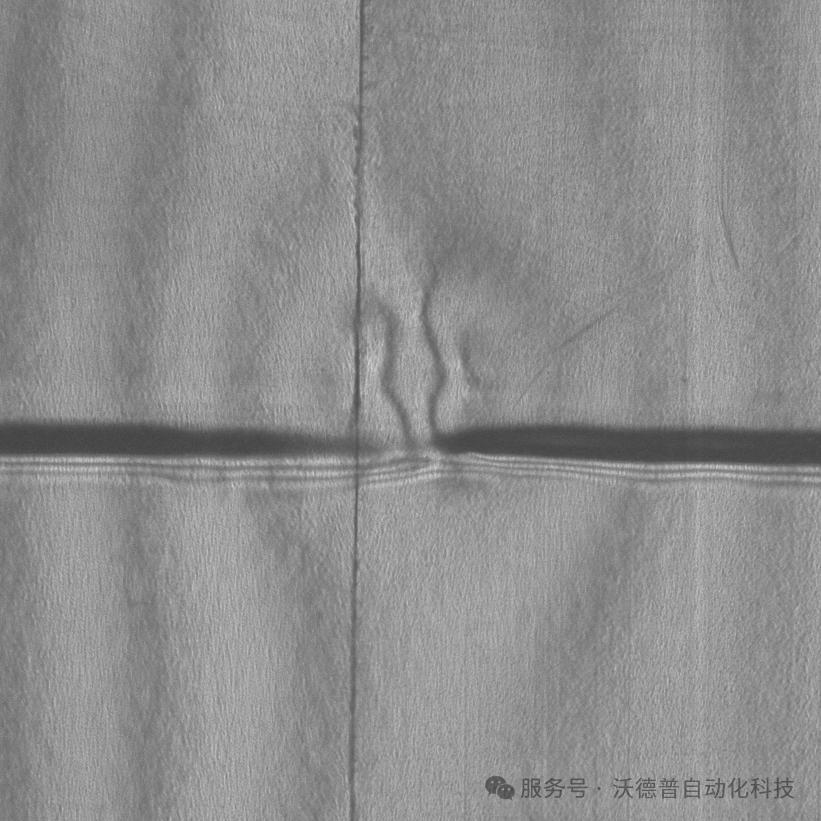

條紋同軸線形光源可有效解決此問題：其通過反射光相互干涉，形成明暗相間的干涉直條紋；當檢測物體表面存在凹凸不平時，光程變化會導致部分直條紋發生形變，進而精準識別藍膜表面的凹凸點及細小缺陷。
