案例速遞|手機屏幕缺陷檢測
2025/11/15 9:32:50
檢測背景：
手機屏幕在生產過程中出現的細小凹坑，這可能會使屏幕的觸摸靈敏度下降或者顯示效果異常。即使不影響功能，凹坑在特定光線下會因反光差異被察覺，用戶可能降低對產品品質的認可。

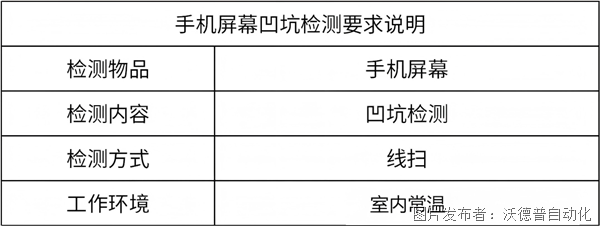

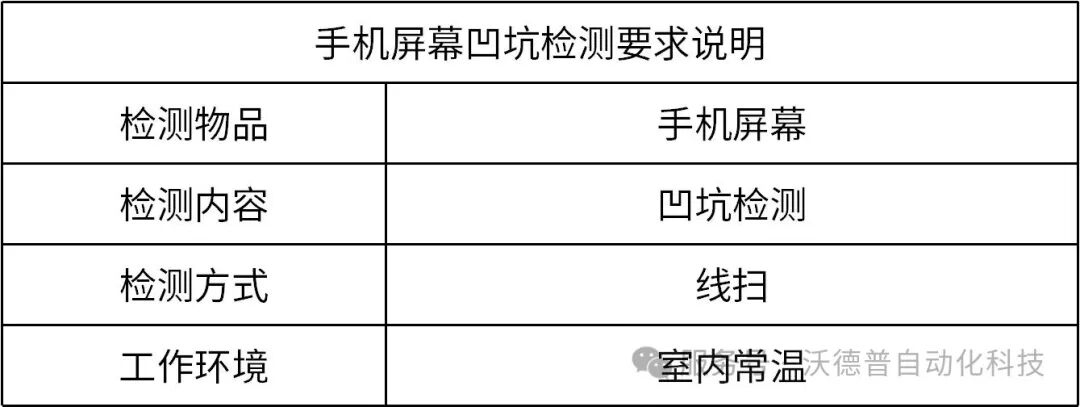

檢測需求：
檢測對象：手機屏幕
檢測類型：手機屏幕膜下的細小凹坑
檢測方案：
相機：8K線掃相機
鏡頭：FA鏡頭
光源：悟空相位成像系統

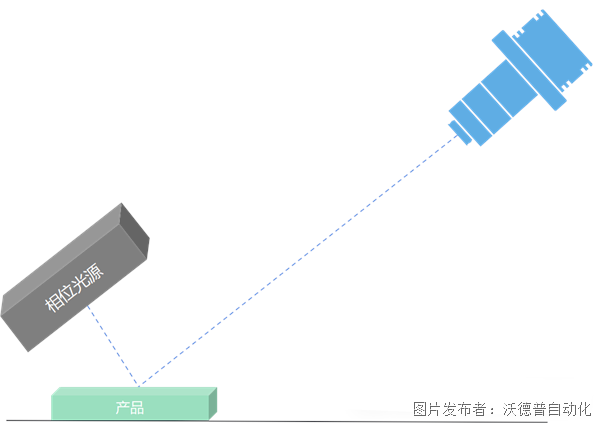

成像示意圖：
方案說明：
客戶需通過線掃方式檢測完整的手機屏幕，但屏幕上的凹坑在常規線掃成像下，顯示效果并不明顯。
故使用悟空相位成像系統進行測試，樣品通過掃描獲得X和Y方向4張不同相位的正弦光斑圖，再通過預處理將得到的調制條紋圖進行數學計算，轉換為高度關系，最終獲得預處理效果圖。

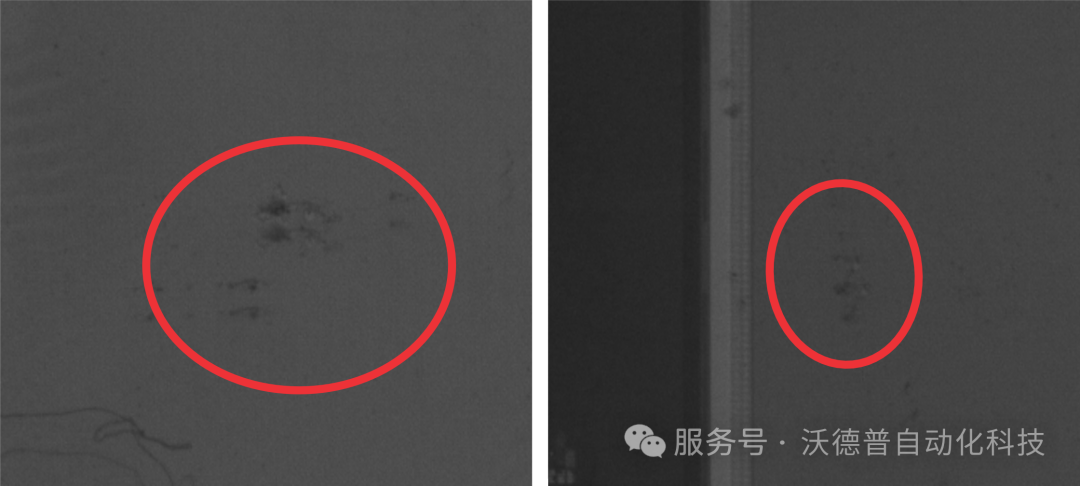

(常規線掃局部效果)

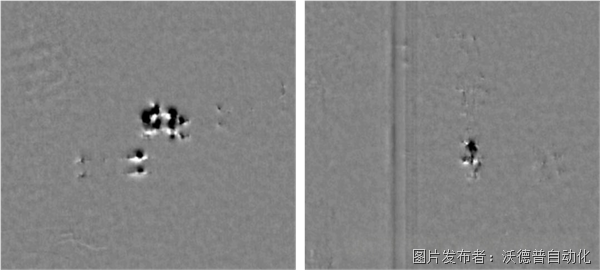

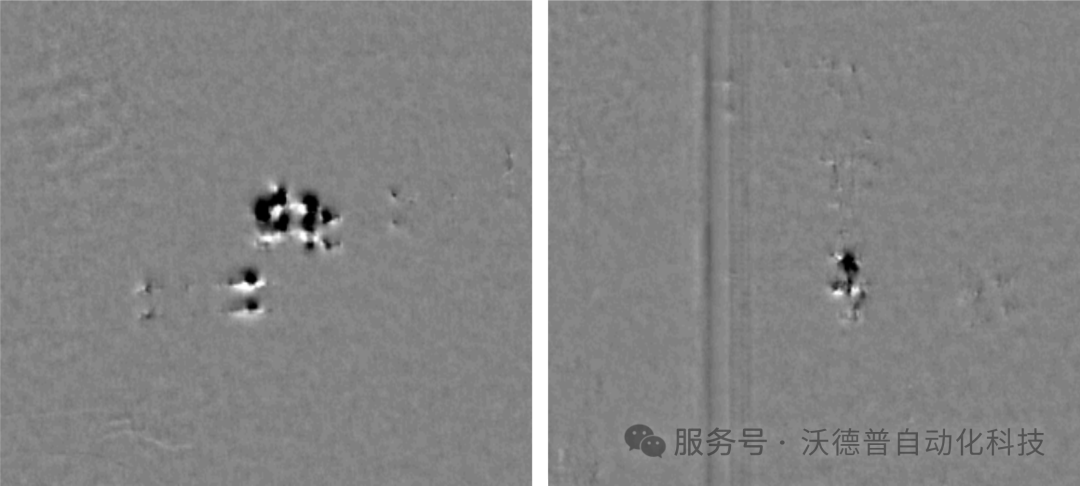

(悟空相位成像系統預處理效果)
產品介紹：

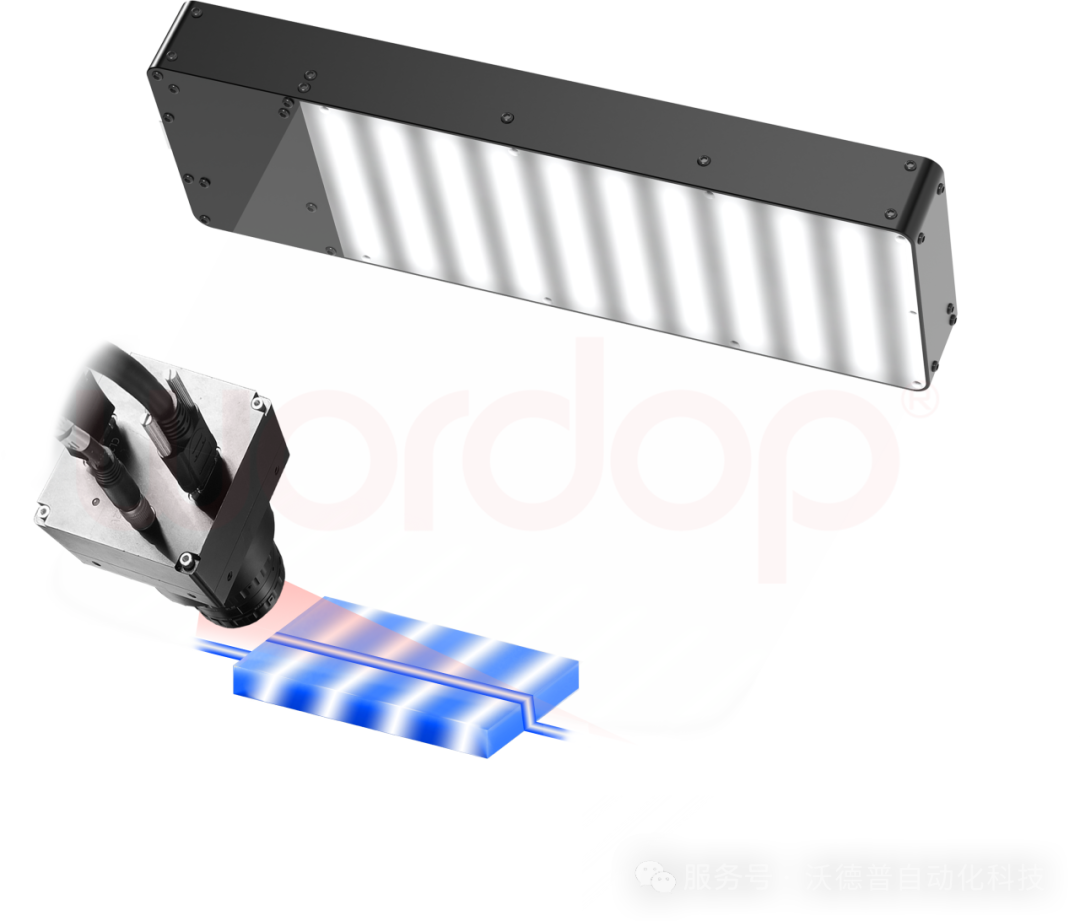

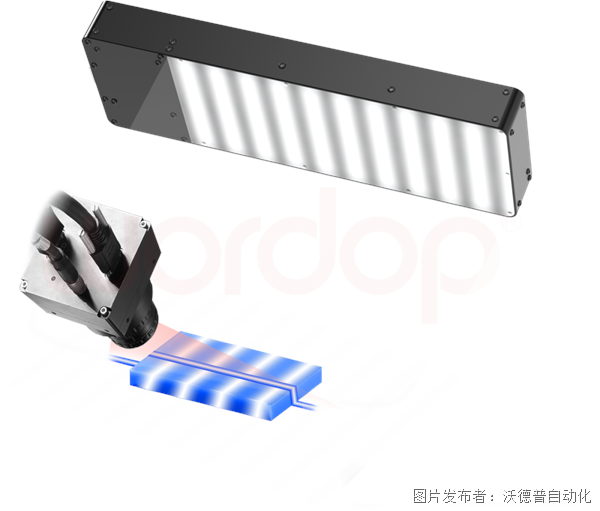

悟空相位成像系統
解決反光物體表面的細微瑕疵及2.5D缺陷檢測
產品特點：
一次掃描即可獲取六張預處理效果圖
高頻、高亮、高處理效率
可選面陣、線掃成像

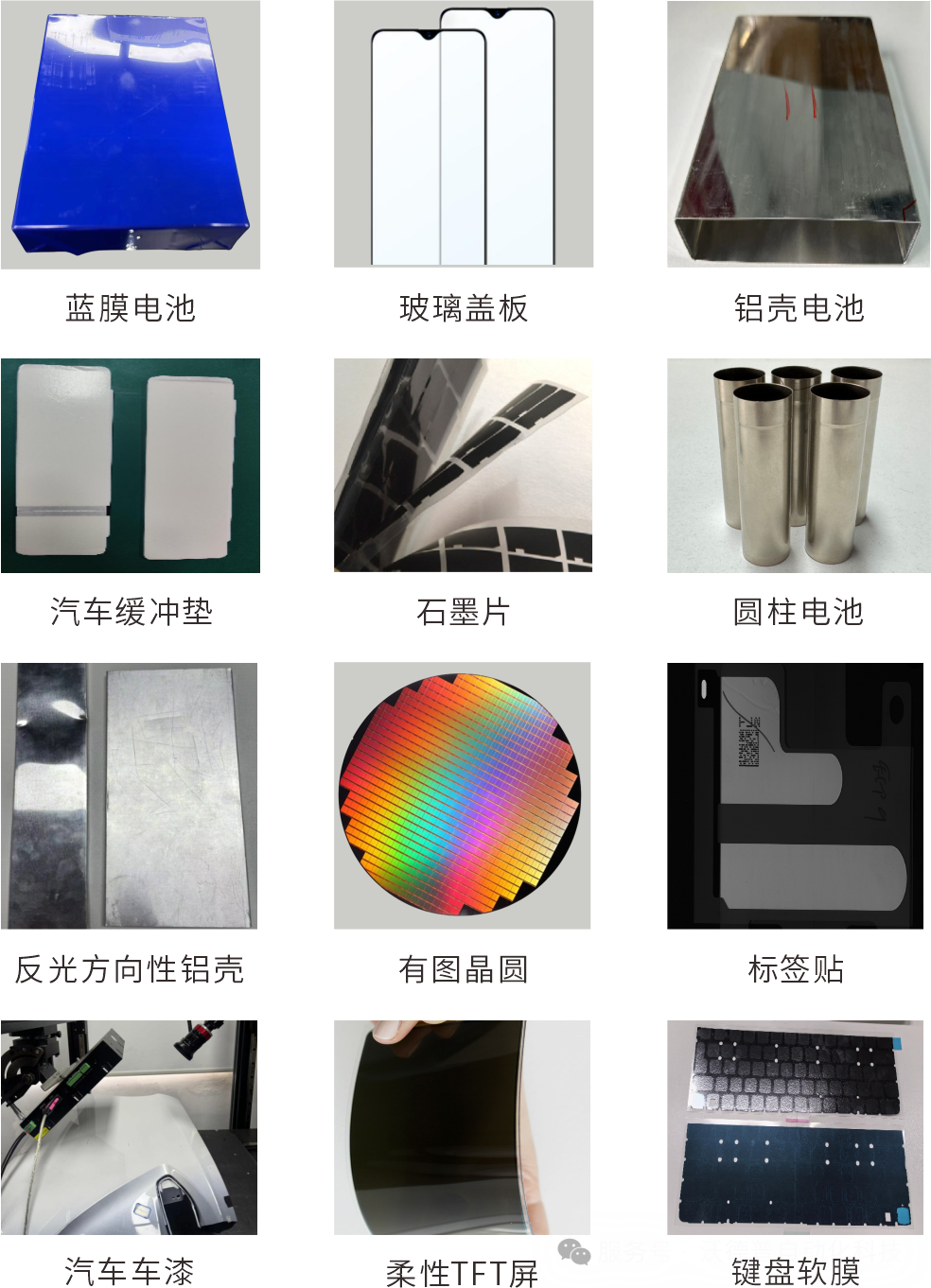

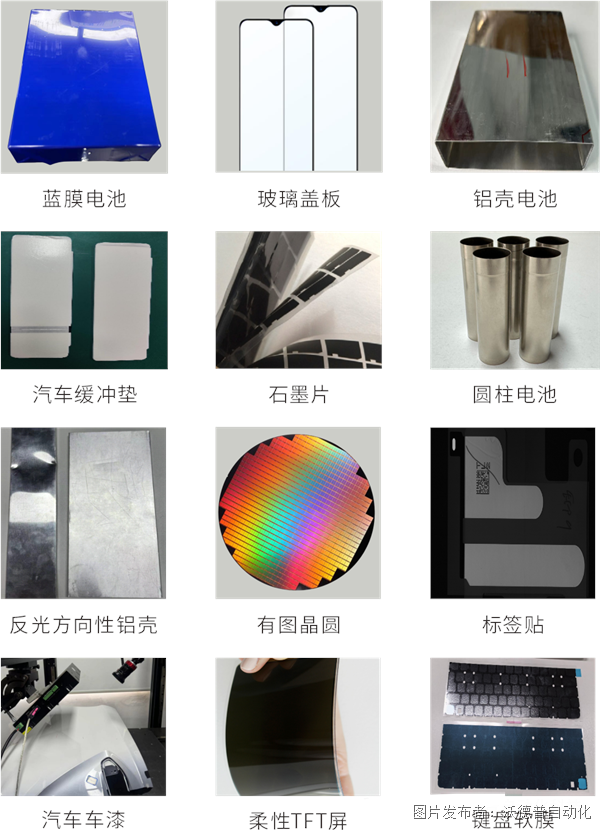

應用案例：
