案例速遞|FPC板Mark點定位檢測
2025/11/15 9:39:25
FPC在批量生產中，每塊板放置到設備時，實際位置都會與設備預設的位置會存在偏差。Mark點是解決 FPC 柔性缺陷、實現精準生產的關鍵。若Mark點的定位出現偏差，檢測誤判會導致生產不良率上升、物料報廢、停線損失等一系列問題。

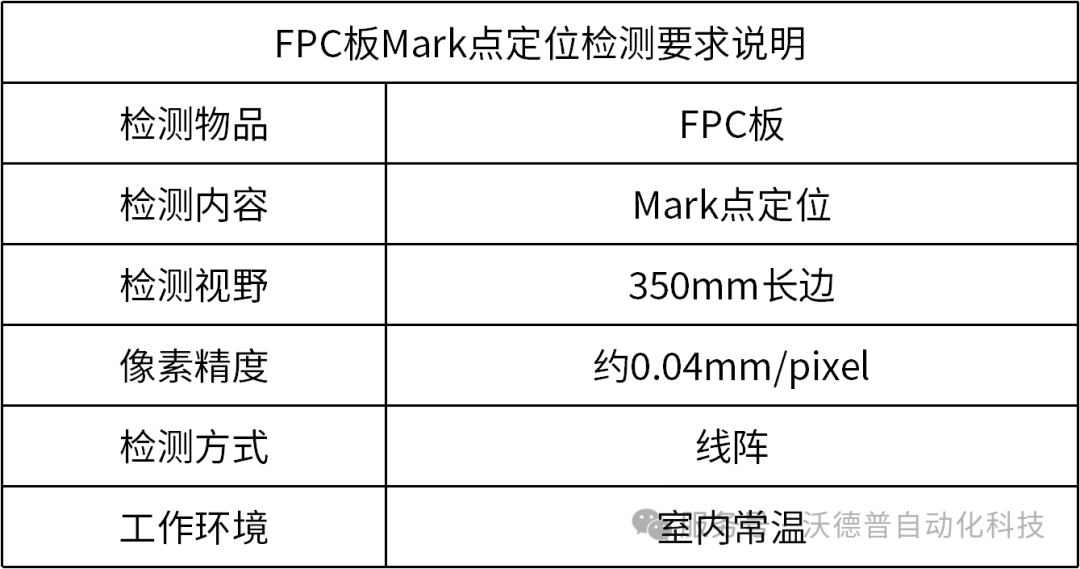

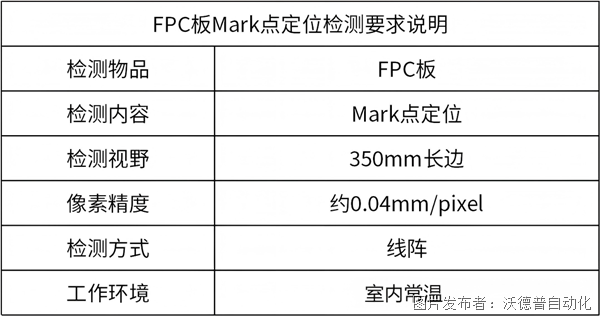

檢測需求：
檢測對象：FPC板
檢測類型：Mark點定位檢測
檢測視野：約350mm（長邊）
像素精度：約0.04mm/pixel
成像示意圖：
在 FPC 板機器視覺檢測中，因檢測面積較大，故采用線陣運動掃描方式。初始選用同軸線形光源成像，雖圖像整體均勻，但存在明顯不足：一是部分 Mark 點對比度偏低，二是光源自帶的分光鏡會降低成像清晰度，最終導致成像未達理想效果。

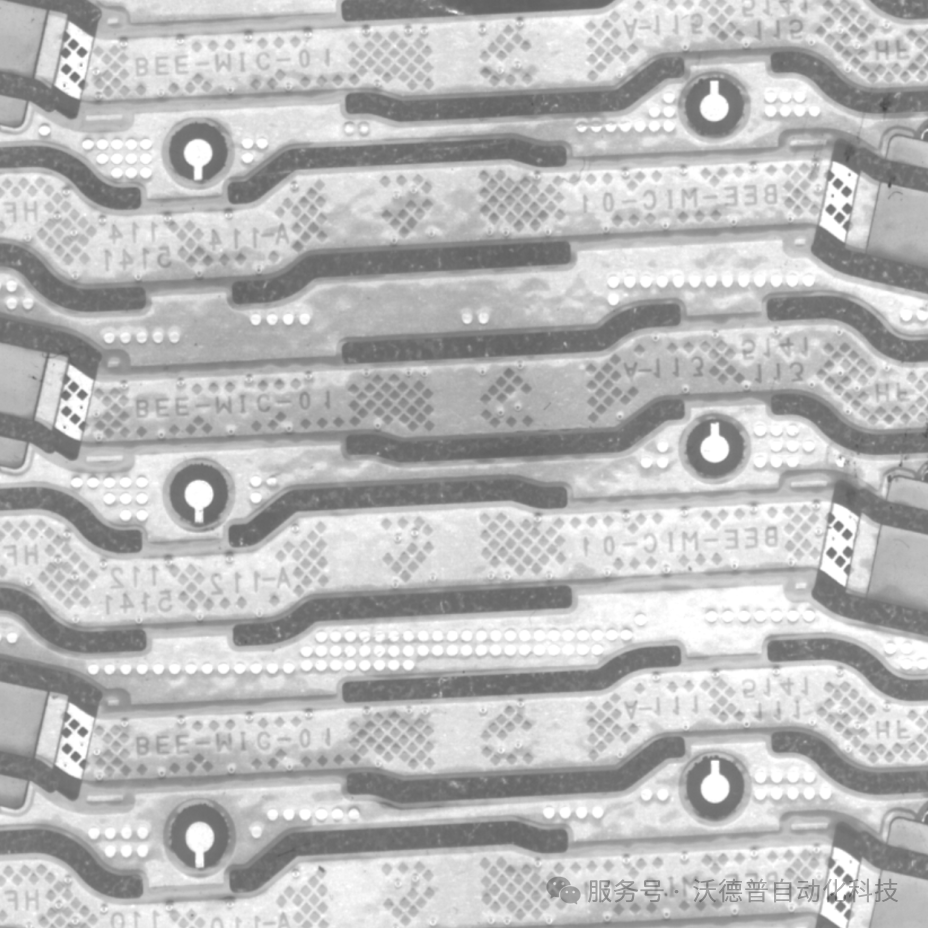

（同軸線形光源效果 局部）
經測試，多角度線形光源的成像改善效果最為顯著。該光源借助特殊導光板可輸出多角度光線照射，能有效提升 Mark 點對比度；同時，其不存在同軸線形光源的分光鏡干擾問題，成像清晰度也更優。

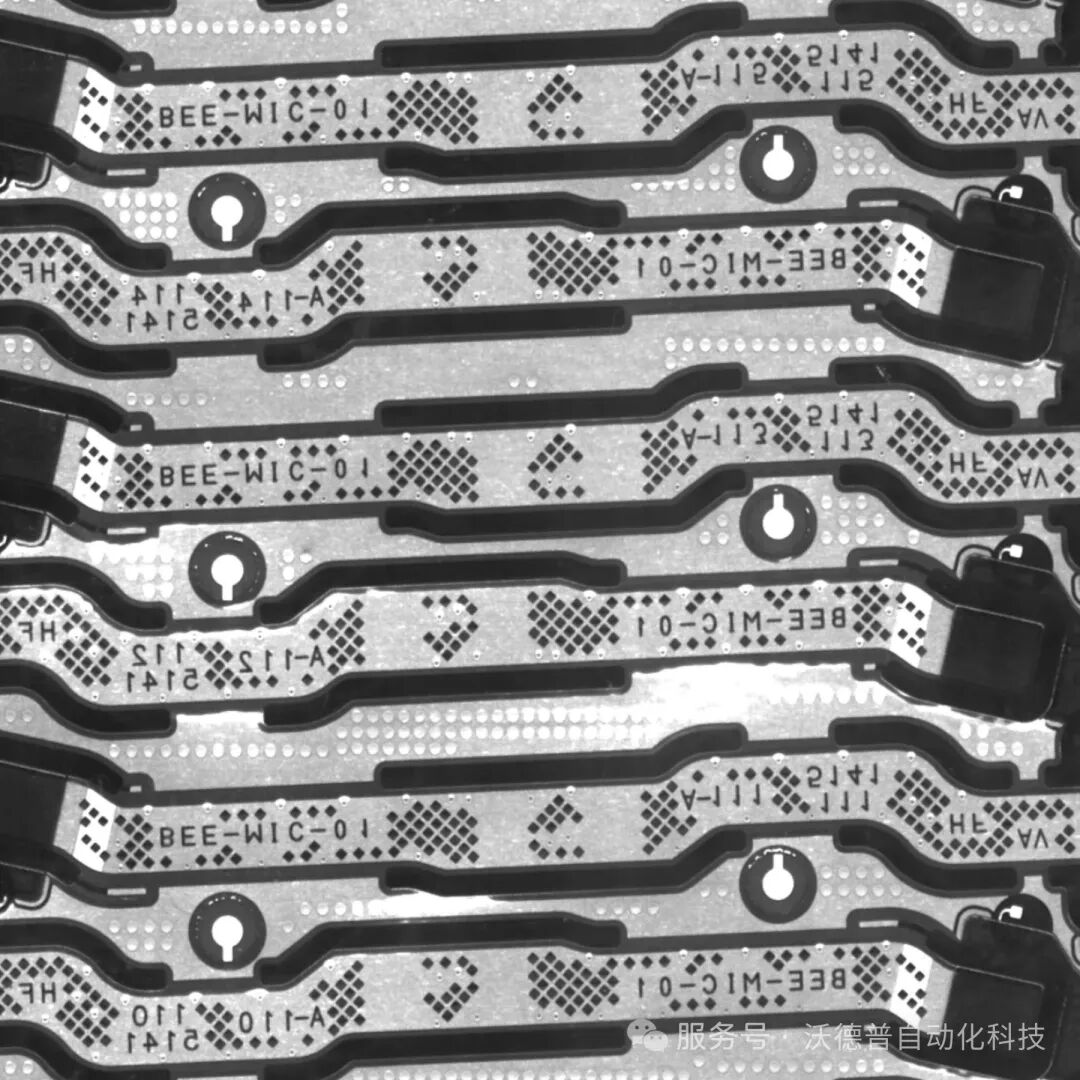

（多角度線形光源效果 局部）
成像效果圖：
（同軸線形光源局部效果）

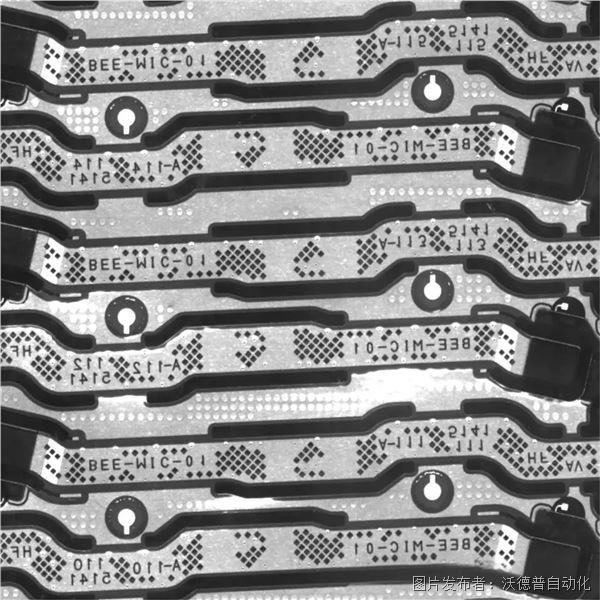

（多角度線形光源局部效果）
產品介紹：
多角度線形光源 LNMA系列
角度豐富、超高亮度、更多的反射式照明入射角度。
應用領域：
手機玻璃蓋板表面劃痕、氣泡、污點等外觀檢測
LCD基板外觀檢測
PCB裸板外觀檢測
更多行業應用待挖掘中...
