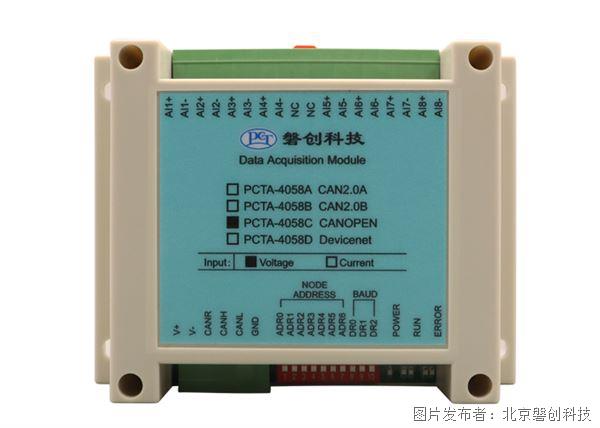

北京磐創科技的PCTA-4058型模擬量采集模塊內置8通道24位ADC，電壓或電流模擬信號由ADC轉換為數字信號后，通過CAN總線網絡傳輸給PLC、計算機等主機，實現電壓模擬量的分布式采集。

1、高精度采集

        通道數：8路獨立的模擬量輸入通道。

        ADC分辨率：24位高精度模數轉換器，可精確測量微小的信號變化。

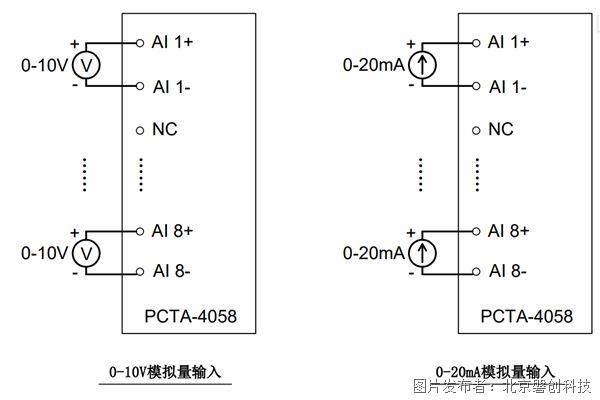

        信號類型：支持電壓和電流兩種標準工業信號輸入（0-10V， 0-20mA）。

2、可靠的工業通信

        通信協議：支持CAN總線，是汽車和工業領域廣泛應用的可靠網絡協議。

                         PCTA-4058A：CAN 2.0A。

                         PCTA-4058B：CAN 2.0B。

                         PCTA-4058C：CanOpen

         用戶可根據項目網絡要求選擇相應型號。

         拓撲結構：CAN總線支持多主、總線型拓撲，允許一條總線上掛載多個此類模塊（每個模塊需設置唯一的節點ID），方便擴展。

3、強大的抗干擾能力

        三端隔離：這是該模塊的核心保護設計。

        電源端隔離：模塊的供電電源與內部電路隔離，防止電源線上的噪聲和浪涌。

        通信端隔離：CAN總線接口與內部電路隔離，防止總線上的共模干擾影響數據采集。

        信號輸入端隔離：每一路模擬量輸入通道都與內部電路隔離，有效抑制現場傳感器信號引入的地環路干擾、共模電壓和瞬態高壓。

        磁耦隔離：采用磁耦隔離技術，具有高隔離電壓、高速度、長壽命的特點，優于傳統光耦。

4、性能指標

        輸入電壓：DC7至36V，具備反接、過壓、過流、過熱保護功能

        功率消耗：1.5W

        通信接口：CAN

        抗干擾性能：電源和通信接口具備抗600W雷電、浪涌能力。模擬輸入具備過壓保護

        CAN波特率：支持10k、20k、50k、125k、250k、500k、800k、1M

        信號輸入范圍：電壓：0～10V；電流：0～20mA。

        采樣頻率：10、20、40、80sps可設置

        工作溫度：-40至85℃

        工作濕度：5%~95%（25℃時），無凝結

        外形尺寸：117*90*40mm

        安裝方式：標準DIN35mm導軌或固定釘安裝

        重量：約120g
