北京磐創科技的PCTG-5016是一種實現Ethernet/IP和Ethernet（以太網）數據進行雙向轉換的設備。在Ethernet側支持標準的MdobusTCP通訊協議，也支持用戶自定義通訊協議，即自由協議。

        ModbusTCP通訊協議的客戶端或服務器設備（如：儀表、傳感器、PLC、PC機等）可通過本網關與Ethernet/IP總線上的主站設備（如：ab公司 ControlLogix系列PLC）進行數據交換。網關在Ethernet/IP總線側工作在從站模式，在ModbusTCP側可工作在服務器或客戶端模式。

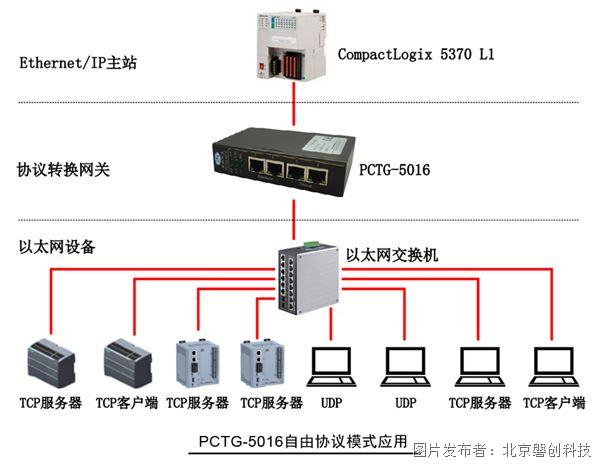

        用戶自定義協議的以太網設備可通過本網關連接到Ethernet/IP主站。在自由協議模式下支持以太網的TcpServer、TcpClient、UDP三種連接方式， 最多可以提供8個以太網設備的連接，每個連接可單獨設置連接模式（TcpServer、TcpClient、UDP）。

技術指標：

1、Ethernet（以太網）接口

        ◆ 兩個 RJ45接口，內置交換機。

        ◆ 網關ModbusTCP側作為服務器時，支持最多8個ModbusTCP客戶端連接。

        ◆ 網關ModbusTCP側作為客戶端時，支持最多訪問8個ModbusTCP服務器或同一個服務器的8個單元。

        ◆ 自由協議模式下最多可以提供8個以太網設備的連接，可單獨設置連接模式。

2、 Ethernet/IP

        ◆ 兩個 RJ45接口，內置交換機；

        ◆ 10/100 Mbps, Auto MDI/MDIX；

        ◆ Ethernet/IP從站 (adapter)協議；

        ◆ 最大支持6個顯示連接；

        ◆ 最大支持2個隱式IO連接；

        ◆ Ethernet/IP輸入（T->O）最大503字節，輸出（O->T）最大503字節；

        ◆ RPI參數最小支持1ms。

3、 電源接口

        ◆ 物理接口為：3.81mm間距2P端子。

        ◆ 輸入電壓范圍：DC7~36V。

        ◆ 具備反接、過壓、過流、過熱保護功能。

        ◆ 功率消耗：≤3W。

4、環境指標

        ◆ 工作溫度：（-20~70）℃。

        ◆ 工作濕度：5%~95%（25℃時），無凝結。

5、外形尺寸：115×75×28mm(L×W×H)。

6、安裝方式：35mm DIN導軌。
