北京磐創科技的PCTG-8012型工業協議轉換網關的核心功能是實現 Profibus 總線網絡與 Modbus 總線網絡之間的雙向數據交換。將符合Modbus協議的設備（如：儀表、傳感器、掃碼槍等）接入Profibus總線上的主站設備（如：西門子S7-300/400，ABB-800等）進行數據交換。PCTG-8012在Profibus總線側工作在從站模式，在Modbus總線上既可工作在主站模式，也可工作在從站模式。

Profibus 性能：

      1、支持Profibus DP-V0 slave。

      2、具備Profibus傳輸速率自動識別功能。

      3、Profibus傳輸速率：支持9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3M、 6M、12Mbps。

      4、Profibus輸入輸出數據長度可自用設定。

      5、Profibus數據輸入、輸出字節可設定。最大輸入244字節，最大輸出244字節，最大輸入+輸出488字節。

      6、Profibus 從站地址設置范圍0~99（通過面板上旋轉編碼開關設置）。

……………………………………………………………………………………………………………………………………

Modbus性能：

      1、Modbus支持Master和Slave 。

      2、 Modbus支持RTU和ASCII兩種模式。

      3、支持Modbus 01、02、03、04、05、06、15、16等常用功能碼。

      4、Modbus數據通訊支持時間自動觸發和程序控制兩種方式。

      5、Modbus波特率：支持1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps 。

      6、幀格式支持7、8個數據位， None/Odd/Even校驗位，1、2 個停止位。

      7、Modbus Master模式最大支持32個從站（如需更多從站支持，請聯系我們）。

……………………………………………………………………………………………………………………………………

硬件與可靠性：

      1、電氣隔離：Profibus、Modbus、電源三端口之間采用2500Vrms高速磁耦隔離，有效抑制干擾。

      2、防護能力：三個端口均具備抗600W雷電和浪涌沖擊的能力。

      3、電源設計：寬電壓供電（DC 7-36V），并集成反接、過壓、過流、過熱保護功能。

      4、高可靠性：內置獨立看門狗，確保設備在復雜工業環境中穩定運行。

……………………………………………………………………………………………………………………………………

物理特性與使用：

      1、核心處理器：32位微控制器，80MHz主頻，處理能力強。

      2、功耗：低功耗設計，典型功耗約1W。

      3、狀態指示：配備LED指示燈，便于現場查看設備運行狀態。

      4、外形尺寸：112mm × 70mm × 40mm。

      5、重量：約120克。

      5、安裝方式：標準的35mm DIN導軌安裝，方便在控制柜內集成。

      6、工作環境：適應工業環境，工作溫度-20℃ ~ 70℃，濕度5%~95%（無凝結）。

…………………………………………………………………………………………………………………………

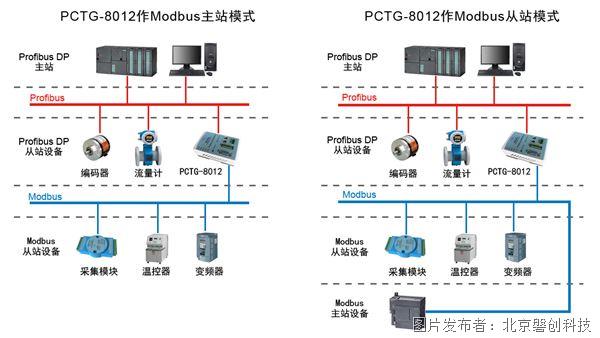

應用模式：

        此款工業協議轉換網關是一款設計專業、功能完善、可靠性高的工業通信設備。它通過強大的協議轉換能力和堅固的硬件設計，有效地解決了不同工業總線（Profibus與Modbus）之間的互聯互通問題，非常適合在自動化控制系統集成中使用。
