磐創科技的PCTG-1016協議轉換網關是一種實現PROFINET和Ethernet（以太網）數據進行雙向轉換的設備。在Ethernet側既支持標準的MdobusTCP通訊協議，也支持用戶自定義通訊協議，即自由協議。

        ModbusTCP通訊協議的客戶端或服務器設備（如：儀表、傳感器、PLC、PC機等）可通過本網關與PROFINET總線上的主站設備（如：西門子S7-1200/1500）進行數據交換。網關在PROFINET總線側工作在從站模式，在ModbusTCP側可工作在服務器或客戶端模式。

        用戶自定義協議的以太網設備也可通過本網關連接到PROFINET主站。在自由協議模式下支持以太網的TcpServer、TcpClient、UDP三種連接方式， 最多可以提供8個以太網設備的連接，每個連接可單獨設置連接模式（TcpServer、TcpClient、UDP）。

主要特點

    1、使用PROFINET專用芯片。

    2、 支持PROFINET RT (I/O device)協議。

    3、PROFINET側兩個 RJ45接口，內置交換機。

    4、支持PROFINET RT (I/O device)協議。

    5、PROFINet速率10/100 Mbps, Auto MDI/MDIX。

    6、以太網側兩個 RJ45接口，內置交換機。

    7、以太網速率10/100M自適應，支持標準ModbusTCP協議和自由協議。

    8、 自由協議支持TcpServer、TcpClient、UDP三種工作模式。

    9、 ModbusTCP協議支持服務器和客戶端兩種模式。

    10、網關ModbusTCP側作為服務器時，支持最多8個ModbusTCP客戶端連接。

    11、 網關ModbusTCP側作為客戶端時，支持最多訪問8個ModbusTCP服務器或同一個服務器的8個單元。

    12、 以太網自由協議模式下最多可以提供8個以太網設備的連接，可單獨設置連接模式。

    13、 ModbusTCP支持01、02、03、04、05、06、15、16等常用Modbus功能碼。

    14、供電電源：DC7~36V。

    15、功率消耗：≤3W。

    16、PROFINET、以太網、電源三端電氣隔離，并且三個端口具備抗600W雷電、浪涌能力；

    17、電源輸入范圍寬，并具備反接、過壓、過流、過熱保護功能；

    18、 具備LED 狀態指示燈，方便用戶查看狀態；

    19、 內置獨立看門狗，增強設備抗干擾能力；

    20、 安裝方式：35mm DIN導軌。

    21、外形尺寸(L×W×H)：115×75×28mm。

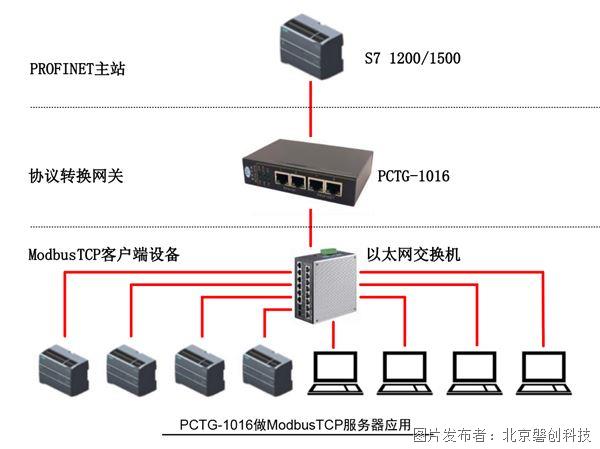

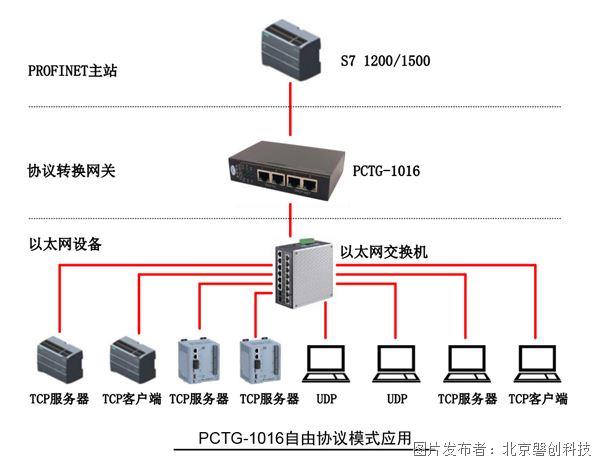

應用模式

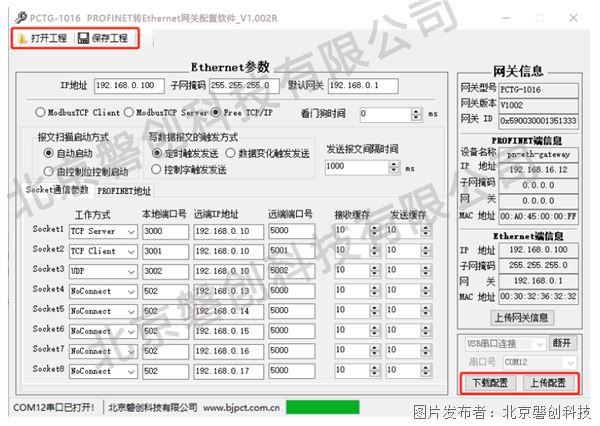

配置軟件界面
