背景

近年來，為了進一步提高鋼鐵行業的物料平衡，部門互供，以及能源計量的水平，企業對于定期對氧氣管道的流量進行檢測、校驗，越來越給予高度的重視。

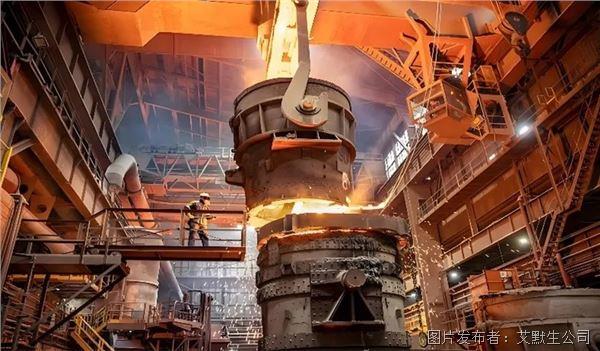

在鋼鐵冶煉中，氧氣發揮著關鍵的作用，其流量的精準計量直接關系到生產的穩定性與高效性。

●氧氣作為煉鐵過程的催化劑，與爐內燃料反應產生高溫高壓氣體，顯著提升化學反應速率，助力爐溫升高，加速還原反應及爐渣形成，從而大幅提高生產效率。

●氧氣是爐溫控制的關鍵，其加入能迅速提升爐溫，促進鐵礦石快速還原為金屬鐵，對提升鋼鐵產量與質量至關重要。

有哪些設計要求？

本項目中，用戶對于部門間的氧氣互供缺乏歷史數據，也沒有雙向計量的流量計可供參考。

測量點工藝參數

管徑：375mm

壁厚：7mm

管壁材料：不銹鋼

溫度：20℃

壓力：2.17MPa

01、流量測量面臨哪些挑戰？

??鋼鐵行業氧氣管道通常為不銹鋼材質，偶有碳鋼材質。管道口徑從 DN50 至 DN800，溫度多為常溫，操作壓力 8-25 Bar。

??管道投用前會做脫脂處理，管線運行期間嚴禁開孔、嚴禁敲擊等行為。

??流速波動范圍比較寬泛，從 0.1m/s 至 25m/s，變換周期較頻繁。

02、艾默生提供了怎樣的解決方案？

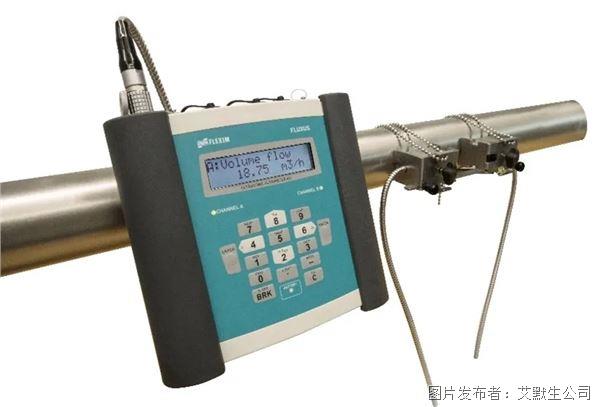

Flexim 為客戶提供了一款便攜式，外夾安裝的氣體超聲波流量計。

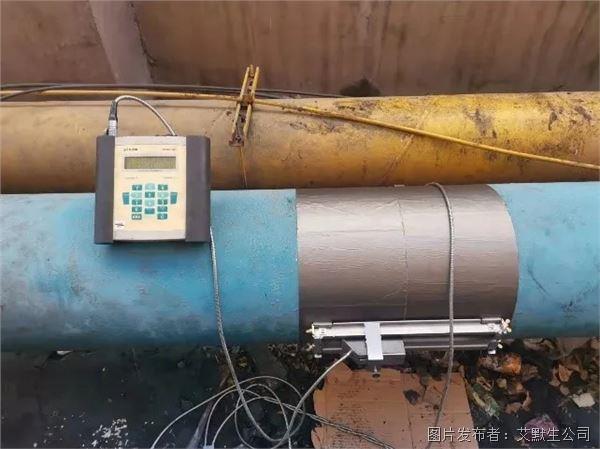

該裝置通過將氣體流量傳感器固定在管道外部，通過時差法測量原理，即可獲取有效的測量數據。該設備內置鋰電池，可連續工作14個小時，無需外部供電。

03、艾默生 Flexim 氣體測量有哪些優勢？

??Flexim G601 采用外夾式安裝，可在線安裝測試，無需斷開管道或者停車。

??提供高于 400:1 的量程比，可測量流速范圍從 0.01m/s 至 35m/s，滿足現場要求

??采樣頻率 1KHz，可對流量變化做出快速響應。

??可以提供雙向測量，包括瞬時流量、單向累計流量、雙向累計流量等。

??Flexim G601 不僅支持氣體流量測量功能，同時也兼具液體測量功能。用戶只需額外訂購液體流量探頭，即可獲得功能上的有益擴展。
