在AI服務器高速傳輸的鏈路中，光模塊與LPO（線性驅動可插拔光模塊）作為光電信號轉換的核心，其內部光路的對準精度直接決定了信號的完整性與誤碼率。光模塊底座作為承載光學芯片和精密電路的結構平臺，其關鍵尺寸的管控至關重要。底座上的安裝面平面度、管腳間距、定位柱直徑、金手指區域的長度與寬度等二維尺寸，若出現微米級的偏差，都可能導致貼片偏移、引腳虛焊或光路耦合效率下降。因此，企業嚴格把控這些尺寸，本質上是在為高速信號的穩定傳輸提供物理層面的保障。

針對底座這類精密五金件的大批量、多尺寸檢測需求，QM系列一鍵閃測儀的技術特性與我們的生產過程高度契合。以下結合該儀器的具體性能，闡述如何在實際工序中實現高精度測量并提升整體檢測效率。

一、 解決傳統檢測痛點：多尺寸一次測量，提升來料質檢效率

光模塊底座通常包含多個關鍵尺寸：定位柱的直徑與高度、底面的長寬輪廓、安裝孔的位置度、以及各特征之間的相對距離。傳統使用卡尺或二次元影像儀的手動測量方式，往往存在對焦慢、取點難、效率低的問題，僅能進行抽檢，難以滿足大批量生產的質量控制需求。

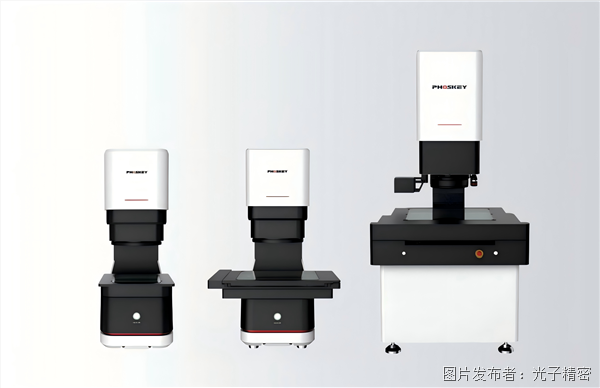

QM系列閃測儀的核心優勢在于其大視野雙遠心光學系統與2000萬像素CMOS工業相機的組合。雙遠心鏡頭確保了在整個視野范圍內成像無畸變，即便底座處于載物臺上的不同位置，測量精度也能保持一致。在來料檢驗環節，我們只需將多個底座隨意擺放在載物臺上，儀器基于自動模板匹配功能，能夠自動識別每個工件的位置與方向，在3-5秒內一次性完成所有底座的多個尺寸測量，單次可測量的特征數量高達5000個，可同時測量多達1000個工件。這種“任意擺放、批量測量”的能力，將傳統抽檢轉變為高頻次全檢，顯著提升了來料品質的把控力度。

二、 攻克高精度難題：亞像素算法保障微米級公差

光模塊底座的特征尺寸公差往往在±10μm甚至更嚴。傳統的視覺測量在面對金屬切削邊緣的毛刺、倒角反光時，容易出現邊緣提取不準確的問題。QM系列通過硬件與算法的結合解決了這一難題。

在硬件層面，儀器配備了0.005亞像素級邊緣提取算法，能夠精確鎖定被測物的真實邊界，而非模糊的過渡帶。針對鍍金或鍍鎳底座表面的高反光特性，QM系列搭載了可編程環形光源與同軸光，通過調節不同角度的光照組合，有效抑制金屬反光干擾，清晰呈現特征邊緣。

在精度表現上，QM系列一鍵閃測儀在高精度測量模式下，重復精度可達±0.5μm，整體測量精度可穩定在±1μm以內。這意味著在檢測直徑僅0.3mm的定位柱或間距0.5mm的引腳時，儀器能夠可靠地區分合格與不合格品，避免了因尺寸誤判導致的裝配問題。

三、 智能化數據管理：CAD比對與SPC分析驅動工藝優化

QM系列閃測儀在數據交互與智能化方面的設計，為生產過程的持續改進提供了支持。

首先是CAD圖紙導入與比對功能。在新產品導入階段，我們可以直接將底座的工程圖紙（DXF格式）導入系統，儀器會自動生成檢測程序，提取圖紙中的理論尺寸與實際測量值進行比對，直觀地標注出超差部位。這極大縮短了新產品檢測方案的開發周期。

其次是AI智能抓邊技術。針對CNC加工后底座邊緣可能存在的微小毛刺，QM系列內置的AI大模型與100+AI應用算子能夠智能識別并過濾掉毛刺干擾，精準抓取有效輪廓。這保證了測量數據的真實性與可重復性。

最后是一鍵式數據管理與SPC分析。每次檢測完成后，數據自動存儲，并可一鍵導出包含Z大值、最小值、平均值、極差和CPK（過程能力指數）的詳細報告。我們可以通過分析這些數據，觀察底座尺寸的波動趨勢。例如，若發現定位柱直徑均值出現系統性偏移，即可及時反饋給前道CNC工序檢查刀具磨損情況，將質量管控從事后攔截轉變為事前預防，真正實現用數據驅動工藝優化。

在光模塊制造邁向更高速率的時代，每一個微小尺寸的精準控制都關乎最終產品的性能與可靠性。QM系列一鍵閃測儀憑借其±1μm的高精度、0.5μm的重復精度、3-5秒的極速測量以及AI智能化邊緣提取能力，契合了光模塊底座大批量、多尺寸的檢測需求。它不僅解決了傳統測量方式效率低、易出錯的痛點，更通過全自動化測量與數據統計分析，推動了我們產線質量控制能力的全面提升。將這樣的精密檢測工具深度融入生產流程，正是我們確保每一只光模塊都能在AI服務器中穩定運行的技術保障。
