在電子制造向精密化、高端化升級的浪潮中，白色陶瓷基片作為厚銅印刷（TPC）等核心工藝的關鍵載體，其平面度精度直接決定后續走線精度、基材粘附性，更是保障電子元器件穩定性與使用壽命的核心前提。當前，電子制造企業對陶瓷基片平面度的檢測要求日趨嚴苛，±0.005mm的高精度標準的背后，是傳統檢測技術難以突破的瓶頸。

某知名電子制造企業在70×60mm白色陶瓷基片量產過程中，遭遇精度不足、材質干擾、測量復雜等多重困境，GL-8080 3D視覺測量方案憑借高精適配、強抗干擾、高效便捷的核心優勢，完美破解行業痛點，為陶瓷基片平面度檢測提供了專業、可復制、易落地的量產解決方案，助力企業筑牢質控防線、提升核心競爭力。

行業困境：陶瓷基片平面度檢測的三大核心痛點，卡殼量產提質

該企業專注于高端電子元器件核心基材研發生產，其70×60mm白色陶瓷基片廣泛應用于精密電子設備，核心檢測需求明確：平面度測量精度需達±0.005mm，確保基板平整度與平行度符合公差要求，為后續厚銅印刷工藝提供可靠保障。但在實際量產檢測中，傳統檢測方案難以適配陶瓷基片的材質特性與高精度需求，痛點集中且突出，嚴重制約產線效率與產品合格率：

痛點一：精度不足，無法適配高端工藝需求

陶瓷基片后續厚銅印刷（TPC）工藝對平面度要求極高，±0.005mm的精度標準直接決定走線的精準度與基材粘附效果。但傳統傳感器測量精度有限，無法穩定達到該標準，導致部分平面度不達標的基片流入后續工序，引發走線偏移、基材脫落等質量問題，不僅增加返工成本，還可能造成批量產品不良，影響企業供應鏈交付口碑。

痛點二：材質干擾，檢測數據失真嚴重

該企業檢測的陶瓷基片為白色光滑材質，部分產品表面存在高反光特性，傳統檢測設備易受此類材質影響，出現激光線過曝、反射不均等問題，導致采集的表面數據失真、點云提取準確率低，無法真實反映陶瓷基片的實際平面度狀態，進而引發誤判、漏判，埋下質量隱患。

痛點三：測量復雜，適配性差且效率低下

陶瓷基片平面度檢測需通過矩形布局多個點位，擬合平面后計算平面度數值，檢測邏輯相對復雜。傳統檢測設備缺乏專屬算法支持，無法精準適配該類測量需求，需人工手動布局點位、計算數據，不僅操作繁瑣、耗時費力，還易因人工操作誤差影響檢測結果，難以適配規模化量產的高效檢測節拍。

精準破局：GL-8080 3D視覺方案，定制化破解檢測痛點

針對該企業的檢測困境，結合70×60mm白色陶瓷基片的材質特性、尺寸規格與高精度檢測需求，專門定制了GL-8080 3D視覺測量方案，以GL-8080 3D相機為核心，搭配自研Phoskey Vision專用軟件，依托高精度硬件配置與專屬算法支持，實現“高精達標、強抗干擾、高效便捷”的檢測目標，無需對原有產線進行大規模改造，快速落地投產，大幅降低落地成本與周期。

核心硬件：GL-8080，筑牢高精度檢測根基

GL-8080 3D相機作為方案核心，其參數配置精準匹配陶瓷基片平面度檢測需求，從硬件層面徹底解決傳統設備的短板：測量范圍達76.5±28.5mm，完美覆蓋70×60mm陶瓷基片的檢測范圍，無需頻繁調整設備參數；Z軸重復精度低至0.4μm，線性精度達±0.03%F.S.，為高精度平面度檢測提供堅實硬件支撐；49KHz高采樣頻率搭配20000Hz高幀率采集，可快速捕捉陶瓷基片表面細微凹凸變化，確保數據采集無缺失、無遺漏。

同時，設備搭載智能雜光抑制算法，可有效過濾白色光滑、高反光陶瓷表面的漫反射干擾，避免激光線過曝、反射不均等問題，大幅提升點云提取準確率，確保采集的表面數據真實、穩定，從源頭解決數據失真的痛點，為平面度計算提供可靠的數據支撐。

落地流程：極簡集成，高效適配量產節拍

方案采用極簡集成設計，充分貼合企業現有產線布局，實施流程簡潔高效、易操作，可快速適配規?；慨a需求，具體落地流程如下：

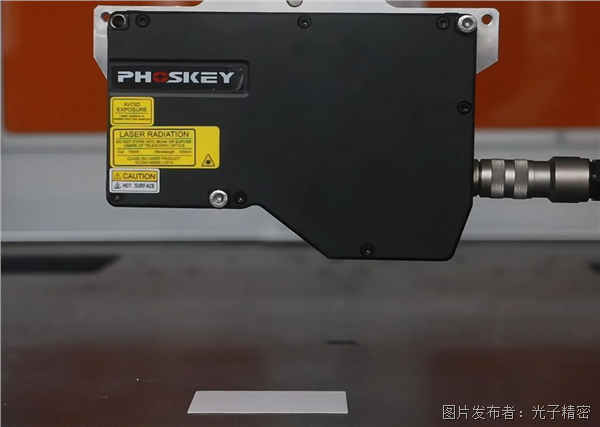

1. 設備部署：將GL-8080 3D相機水平部署于陶瓷基片檢測工位，調整相機高度與角度，確保測量范圍全面覆蓋70×60mm陶瓷基片表面，精準對準檢測區域；

2. 觸發采樣：通過編碼器觸發相機采樣，以20000Hz高幀率快速采集陶瓷基片表面三維數據，采樣過程高效流暢，無數據缺失，完美適配產線節拍；

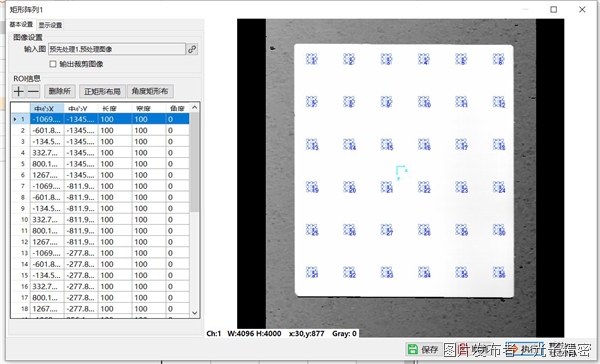

3. 數據處理：依托Phoskey Vision專用軟件，按照產品規格建立矩形布局，自動選取36個點位擬合平面，通過專屬算法快速計算平面度數值，實時輸出檢測結果與合格性判定；

4. 便捷運維：軟件集成大量2D和3D視覺算法模塊，用戶無需復雜編程，通過拖拽步驟、配置參數即可完成應用部署，大幅降低操作難度與運維成本。

量產賦能：四大核心成果，彰顯方案核心價值

GL-8080 3D視覺測量方案落地后，快速適配該企業規?；慨a需求，徹底破解了陶瓷基片平面度檢測的三大核心痛點，實現了檢測精度、檢測效率、操作便捷性的多重提升，各項實施成果遠超客戶預期，為企業創造顯著經濟效益與品牌價值：

成果一：高精達標，筑牢工藝質控基礎

經多次實測驗證，方案10次重復測量精度達0.003mm，穩定滿足企業±0.005mm的高精度檢測要求，精準把控陶瓷基片的平整度與平行度，有效避免平面度不達標導致的后續工藝缺陷，大幅提升產品合格率，為厚銅印刷（TPC）工藝筑牢了堅實的質控基礎。

成果二：強抗干擾，檢測數據真實可靠

智能雜光抑制算法的應用，徹底解決了白色光滑、高反光陶瓷表面帶來的檢測干擾問題，點云提取準確率大幅提升，檢測數據穩定無失真，有效杜絕誤判、漏判現象，為產品品質判定提供了可靠的數據支撐，規避批量不良風險。

成果三：高效便捷，適配量產節拍

方案精準匹配相對運動、編碼器觸發模式，20000Hz高采樣幀率無數據缺失，矩形布局+點位擬合的專屬設計，完美適配陶瓷基片復雜的測量邏輯，無需人工手動計算；軟件拖拽式操作，大幅簡化應用部署與操作流程，提升檢測效率，完美適配規?；慨a節拍。

成果四：易落地易運維，降低綜合成本

極簡集成設計無需大規模改造原有產線，快速實現落地投產，降低落地成本；Phoskey Vision專用軟件操作便捷，無需專業編程技能，大幅降低人工培訓與運維成本，同時減少人工操作誤差，進一步為企業提質降本增效。

案例總結：GL-8080，引領陶瓷基片檢測行業升級

陶瓷基片作為電子制造高端工藝的核心載體，其平面度檢測水平直接關系到后續工藝質量與電子元器件可靠性，面對高精度、材質干擾、測量復雜等行業痛點，傳統檢測方案已難以適配電子制造精密化、規?；陌l展需求。GL-8080 3D視覺測量方案以客戶需求為導向，憑借高精度硬件配置、智能抗干擾技術、專屬算法支持與極簡落地設計，精準破解行業困境，實現了陶瓷基片平面度檢測的“高精化、高效化、便捷化”。

此次與知名電子制造企業的成功合作，不僅驗證了GL-8080方案的可靠性與專業性，更彰顯了其在電子制造陶瓷基片檢測領域的核心競爭力。未來，GL-8080 3D視覺測量方案將持續深耕電子制造領域，依托核心技術創新，優化升級檢測方案，為更多電子制造企業提供專業、高效的陶瓷基片平面度檢測解決方案，助力電子制造產業向高端化、精密化高質量發展。
