在船舶工程領域，防風雨艙門和艙口的可靠安全運行至關重要。這些系統能有效保護乘客、船員及船上貴重設備免受浸水威脅，尤其在海軍艦艇和海上平臺等嚴苛應用場景中。確保每扇艙門正確閉合密封，需要具備極端環境適應能力的強韌傳感技術。

Contrinex 耐高壓傳感器為監測用于驅動門鎖的液壓缸位置提供了可靠解決方案，即使在惡劣的海洋環境中也能提供精確反饋。

應用挑戰

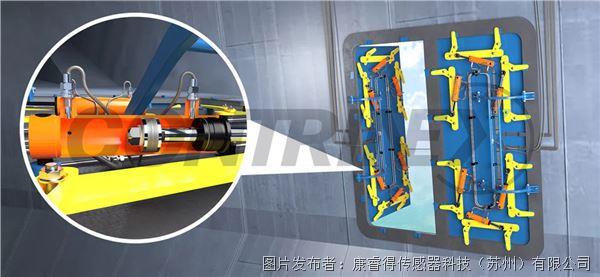

水密門通常通過可壓縮密封件和門框周邊的多重門閂進行固定。現代船舶越來越多地依賴自動化系統控制這些門閂，常采用雙作用液壓缸實現其閉合與開啟。

為確保密封效果，工程師必須能夠確認每個氣缸的精確位置，從而掌握每個鎖扣的狀態。該傳感解決方案必須能夠承受：

● 持續暴露于鹽水和潮濕環境中；

● 高機械應力和振動；

● 溫度波動幅度大；

● 液壓壓力高達500bar；

可靠性與最低限度維護至關重要，因為維修通道往往受限。

傳感器解決方案

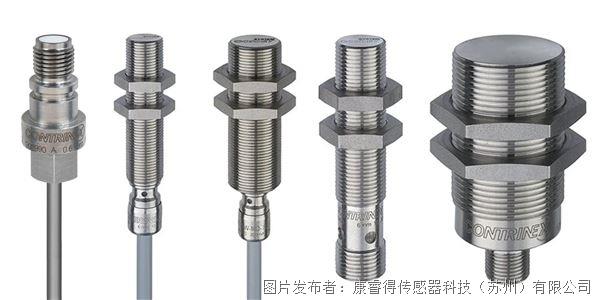

一家領先的船用氣缸制造商選用了DNV認證的Contrinex 耐高壓傳感器，將其直接集成到液壓缸中。每根氣缸內嵌兩個傳感器，分別位于活塞行程的兩端，用于確認完全打開和完全關閉的鎖定位置。

關鍵特征

● IP68/IP69K防護等級;

● 一體式V4A（AISI 316L）不銹鋼外殼；

● 連續工作壓力高達500bar；

● 1.5毫米感應距離，防止機械接觸；

● 高抗振動、抗沖擊及抗腐蝕性能；

該設計可在惡劣工作環境中實現精確的位置檢測，同時確保長期耐用性。

系統集成

傳感器通過10米長的PUR三芯電纜連接至本地控制系統，采用行業標準的PNP常開輸出，實現便捷集成。IO-Link通信功能提供額外接口，用于故障診斷和過程數據傳輸。

在調試過程中，每個傳感器的配置都會自動存儲在IO-Link主站中。當需要更換傳感器時，即插即用功能可實現無需重新校準的即時運行，從而最大限度地減少停機時間和維護工作量。

該傳感器在-25°C至+85°C的環境溫度范圍內均能可靠運行，使其適用于各種海洋氣候環境的部署。

合規與績效

Contrinex傳感器通過DNV-CG-0339船舶及海上設施設備環境測試規范認證，滿足嚴格的海洋認證要求。其海水耐受結構與耐壓設計確保在系統整個使用壽命周期內保持穩定性能。

客戶利益

● 適用于極端海洋環境的液壓門鎖可靠位置檢測；

● 可在高達500 bar的壓力下持續運行；

● 一體式不銹鋼結構，具備卓越抗腐蝕性能；

● 高抗振動與機械沖擊能力；

● 免維護設計，安裝后無需頻繁檢修；

● 經濟高效的解決方案，確保長期可靠運行；

產品優勢

● 符合DNV-CG-0339船舶環保標準認證；

● 液壓壓力不影響性能；

● 緊湊型嵌入式傳感器設計；

● IP68/IP69K級海水耐受外殼；

● 標配IO-Link接口；

● 工作溫度范圍：-25°C至+70°C；

結論

Contrinex高壓感應傳感器在液壓鎖閉系統中的應用，使造船商能夠實現對防風雨艙門和艙口的可靠可驗證控制。該解決方案融合了認證的船舶合規性與成熟的傳感技術，可在全球最嚴苛的環境之一中提供穩定運行，確保船舶航行安全與系統完整性。
