成功案例 ▏風輪組裝機全自動生產線上傳感器應用
前言
風輪組裝機全自動生產線包含進料、上蓋、出料、下蓋、取料、壓緊等組裝工序。前后蓋配置料倉，葉片配置料倉。全線一個人操作。風輪組裝機產能每分鐘3只-4只。核心優勢在于通過技術替代人工，實現 “提質、提效、降本、減風險” 四大核心目標，全面超越傳統人工或半自動化生產模式。
傳感器是全自動生產線實現 “智能感知” 和“精準控制”的核心。風輪組裝機全自動生產線上，傳感器主要用于物料定位、物料有無、極限位置檢測三大場景，貫穿從原料到成品的全流程，確保每個環節精準可控。
現在讓我們一起來學習，風輪組裝機全自動生產線各個模塊中傳感器的應用方案吧。
01
上料工位極限位置檢測
ICB12系列--電感式接近
應用場景：

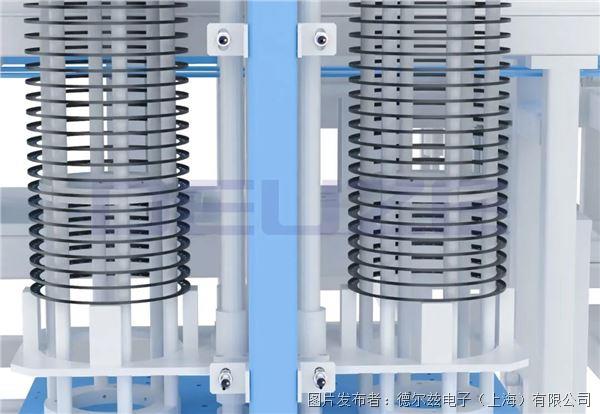

上蓋的上料工位與備料工位、以及下蓋的上料工位與備料工位，需傳感器檢測極限位置，風輪組裝機為金屬材質，優先考慮出色的金屬檢測能力。
解決方案：
ICB系列--電感式接近傳感器
1、具備出色的金屬檢測能力，檢測距離4/8mm，安裝更換十分方便。
2、開關頻率1500HZ，重復精度≤0.05%，響應迅速。
3、輸出極性逆接保護、電源極性逆接保護、浪涌吸收、短路保護功能，增強使用壽命。
02
物料到位檢測
ICB18系列--電感式接近
應用場景：

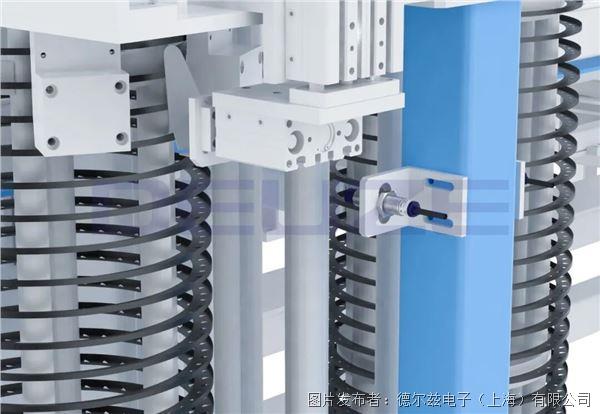

風輪上蓋經上料機械往上移動，到達指定位置停下，機械手接收到物料到位信息，將物料移至模具工位。
解決方案：

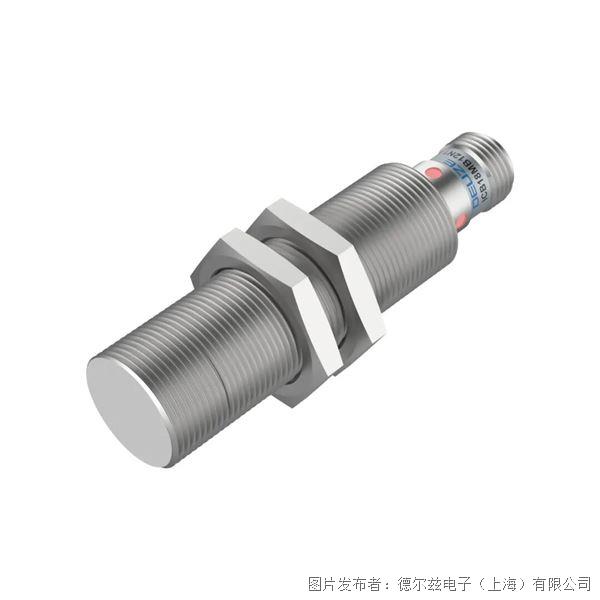

ICB18系列--電感式接近傳感器
1、檢測距離12mm，接插式安裝更換方便。
2、能快速捕捉目標物體的位置變化，適合高速運動的物體檢測。
3、無需手動調整或校準，安裝完成后即可自動檢測金屬目標。
03
移料機械手極限位置檢測
BGE-3...E4系列--微槽型光電
應用場景：

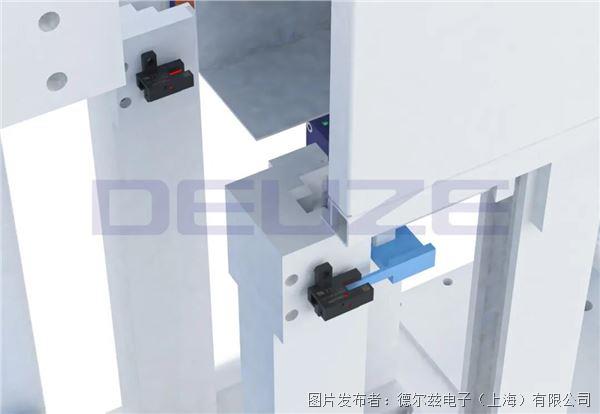

機械手抓取風輪上蓋移至模具位置，需使用微槽型傳感器檢測機械手左右移動極限位置，以確定上蓋與模具位置完全匹配。
解決方案：

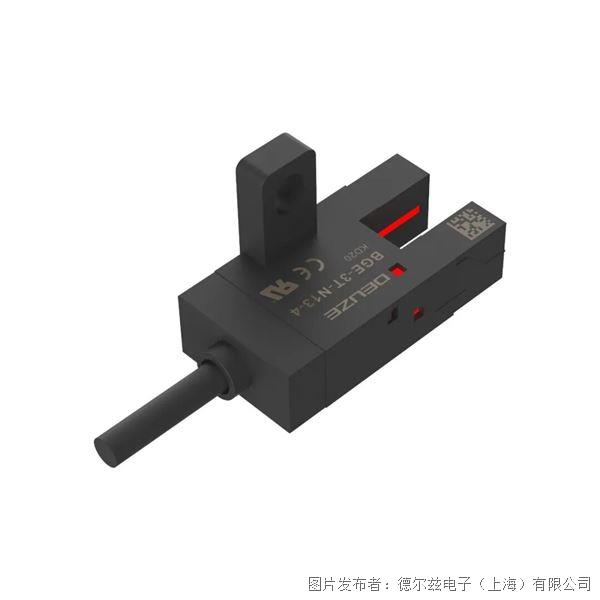

BGE-3系列--微槽型光電傳感器
1、可從前后左右對光軸的上下位置進行確認，可輕松調整檢測物體的位置。
2、開關頻率1000HZ以上，平均值為3000HZ。
3、電源逆接保護，輸出逆接保護，輸出短路保護，機身雖小，卻是所有機型標配。
4、接插式安裝更換方便。
04
旋轉定位檢測
BGE-3...4系列-微槽型光電
應用場景：

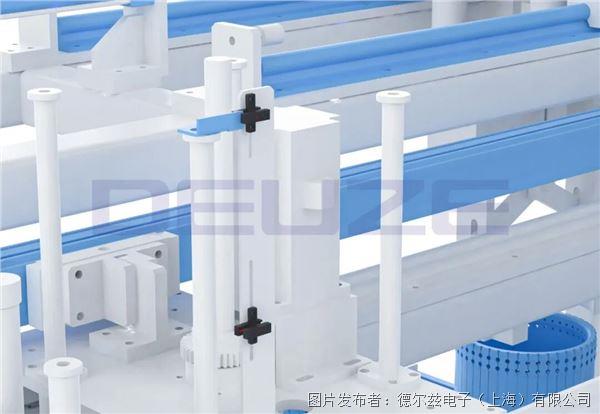

當上蓋移至扇葉組裝工位，扇葉被機械手抓取需旋轉90°以便放進風輪組裝模具進行組裝。
解決方案：
BGE-3...4系列--微槽型光電傳感器
1、微槽型傳感器的槽口寬度僅5mm，能識別微小的位置標記，定位誤差可控制在±0.1mm以內，滿足高精度旋轉定位需求。
2、開關頻率1000HZ以上，平均值為3000HZ。
3、可根據需求切換開關模式，明亮的指示燈，可觀察檢測狀態。
05
扇葉到位檢測
PD30NTK系列--對射式光電
應用場景：
機械手抓取扇葉后，將移至指定位置等待旋轉機械手旋轉放入風輪模具。
解決方案：
PD30NTK系列--對射式光電
1、穩定檢測各種材質和形狀的物體。
2、配備一鍵示教功能。在現場安裝無需復雜的設置和調整，通過一鍵操作，即可完成相關參數的設定。
3、放大器內置型的檢測距離達到高級水平，響應時間1ms以下。
06
扇葉有無檢測
PDH30系列--背景抑制光電
應用場景：
在扇葉安裝前需傳感器檢測扇葉有無，以便機械手判斷是進行安裝動作還是抓取動作。
解決方案：
PDH30系列--背景抑制光電
1、穩定檢測不易受顏色變化影響。
2、P.S.D檢測功能，不管目標物的方位如何皆提供幾乎相同的檢測距離。
3、感知器頭的表面沾染灰塵時，仍然提供幾乎相同的檢測距離。
07
物料有無檢測
PD30NRK系列--鏡面反射光電
應用場景：
當風輪組裝組裝完成，移至成品產線，當風輪到達檢測位置，提示工人或下個工位將風輪移走。
解決方案：
PD30NPK系列--鏡面反射光電
1、產品具備MSR的功能，能夠區分正常的反射光和由鏡面產生的反射光，抑制鏡面反射帶來的干擾，從而更準確地檢測目標物體，對于存在鏡面物體的環境中穩定、可靠地工作。
2、光軸和機械軸的偏差控制在±2.5°以內，只需配合機械軸進行安裝，即可與光軸實現高精度對準。
3、配備輸出反接保護，電源逆接保護，輸出短路保護功能。
當前家電行業正朝著 “智能化、高端化、綠色化” 方向發展，抽油煙機也在向靜音、節能、智能聯動（如與智能家居系統對接）升級，而全自動生產線是實現這些升級的基礎。德爾茲傳感采用先進的傳感技術，能夠?qū)崿F(xiàn)高精度的檢測。為企業升級提高生產效率和產品質量提供強而有力的支持。
