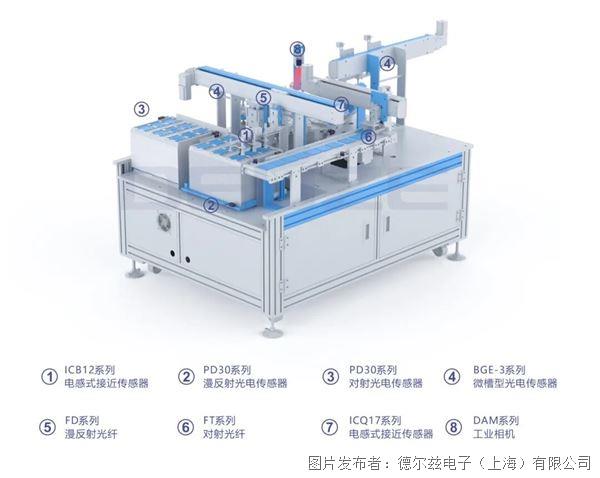

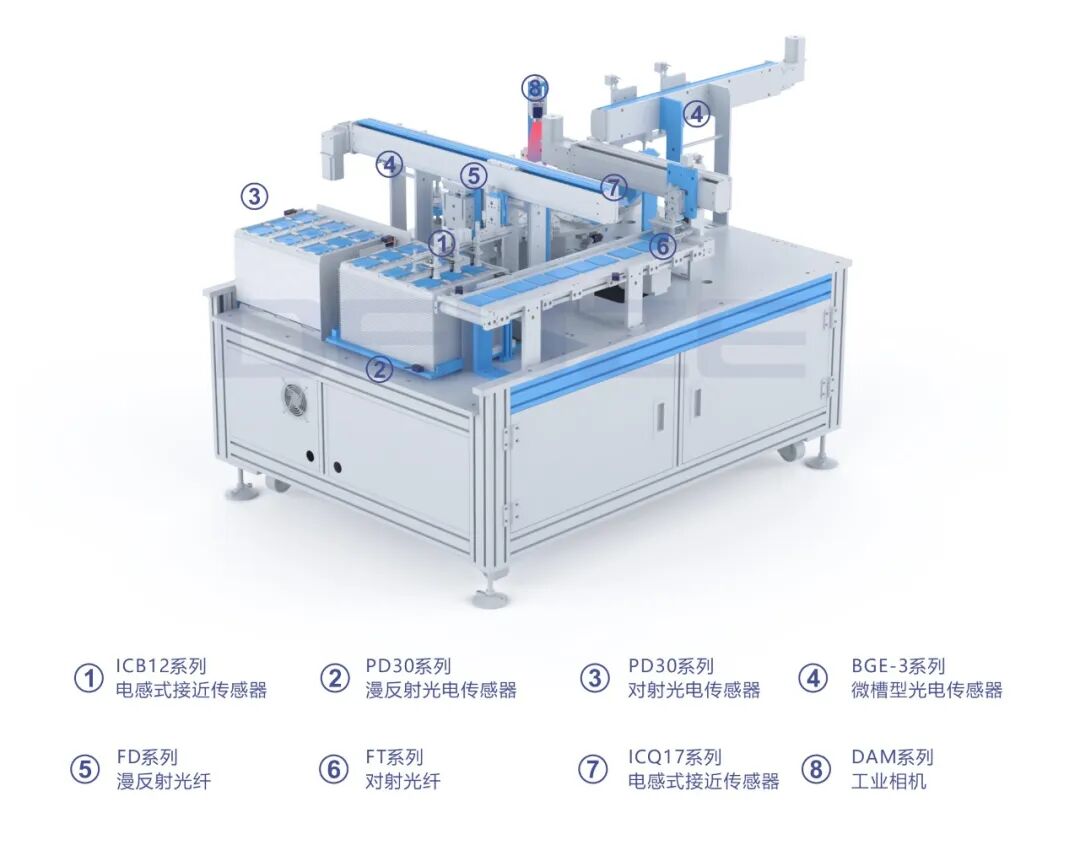

鋰電芯極耳裁切設備用于鋰電池電芯自動上下料、實現電芯位置分割，OCV/IR測試、裁切極耳、整形、極耳長度檢測、移出分割器，合格品進入下一道生產線，不合格品存入緩存皮帶輸送線。現在讓我們一起來學習，鋰電芯極耳裁切設備的各個模塊中傳感器的應用方案。

01

---

上料機械手模塊

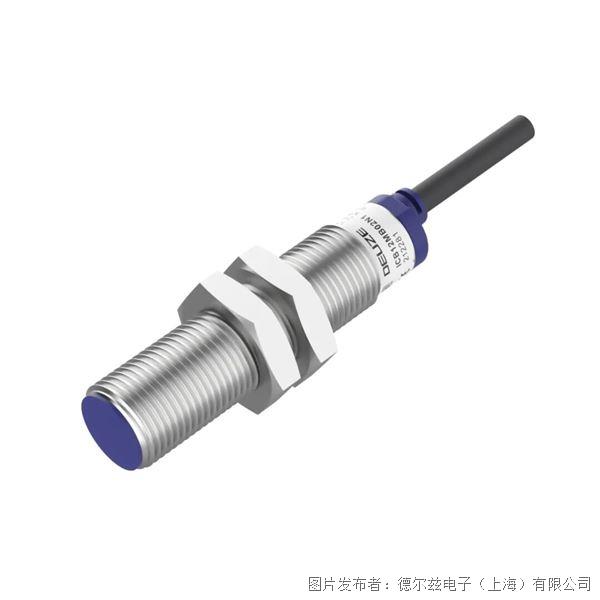

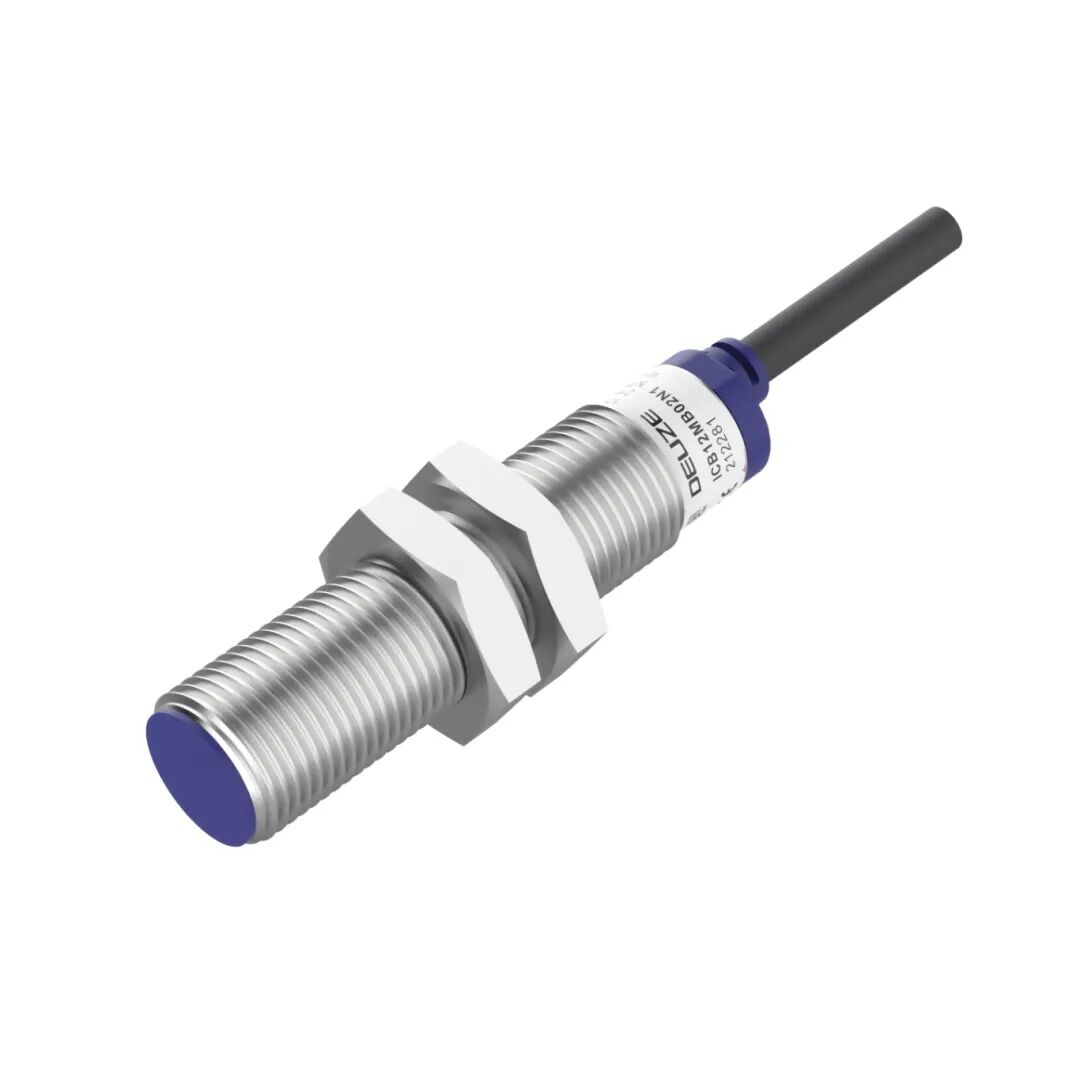

ICB12系列--電感式接近

應用場景：

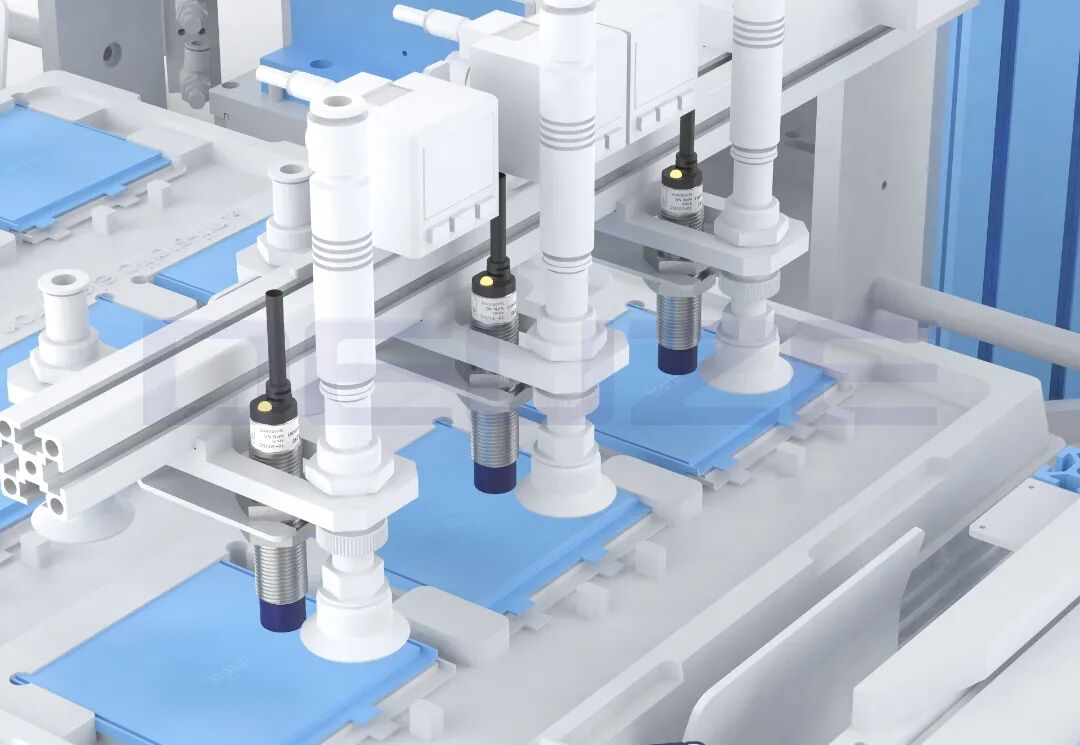

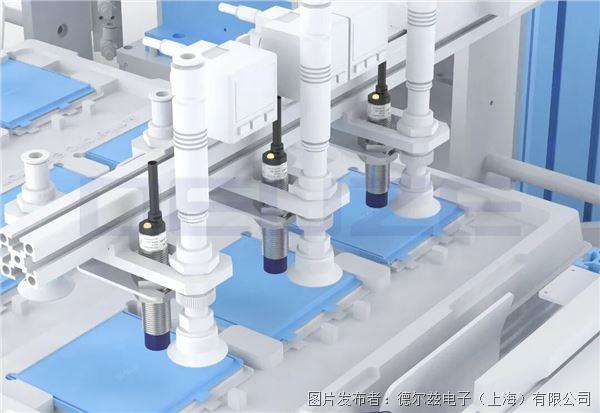

接近開關安裝于上料機械手，用于檢測托盤內電芯的有無，當托盤內電芯抓取完后，發送信號給機械手將空托盤移到托盤待取工位上。

解決方案：

ICB12系列--電感式接近傳感器

1、采用進口磁芯及線纜，保證產品的穩定性；

2、開關頻率高達1500HZ，響應速度快；

3、內部采用先進的濾波電路和屏蔽設計，抗干擾能力強。

02

---

上料托盤、送料皮帶

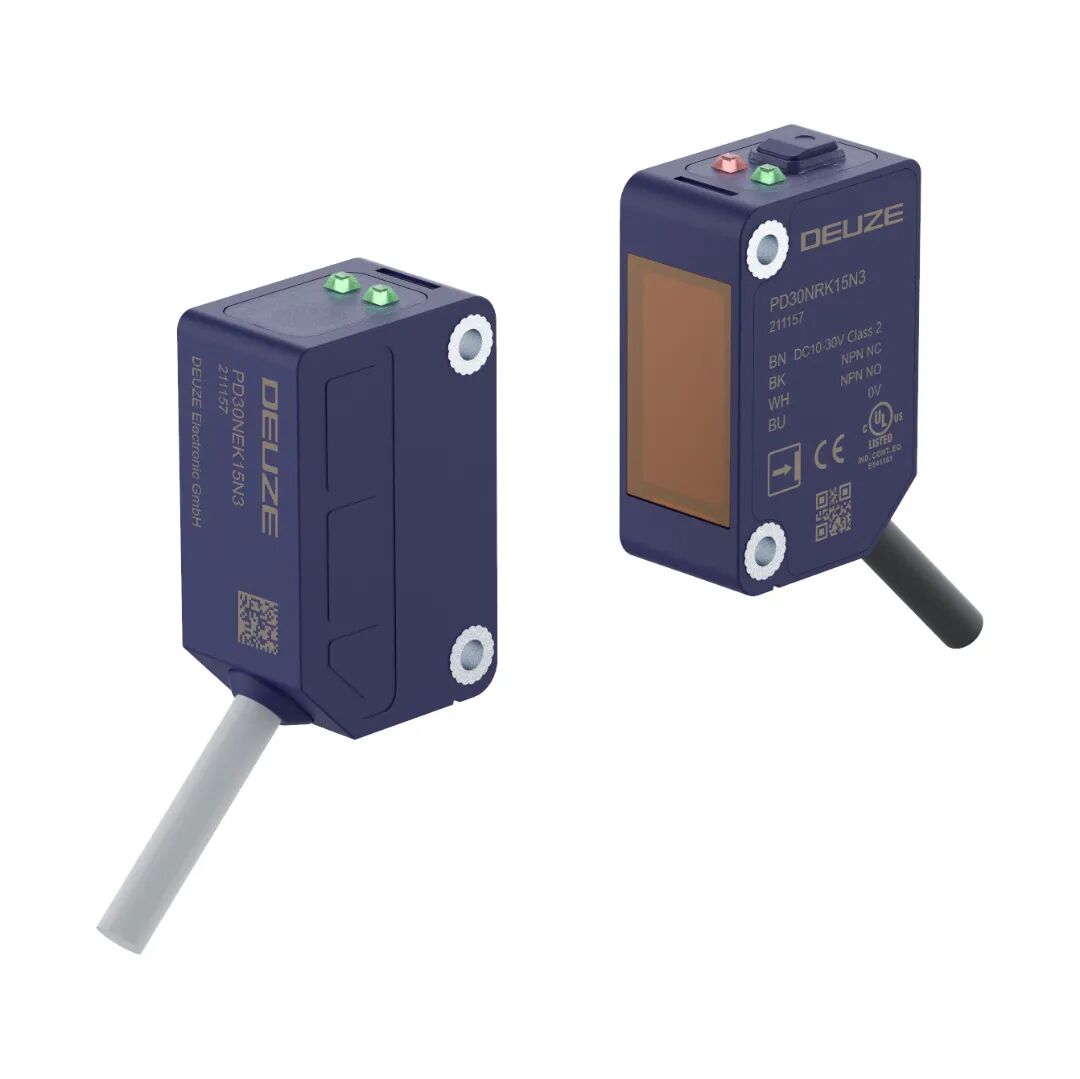

PD30系列——對射光電

應用場景：

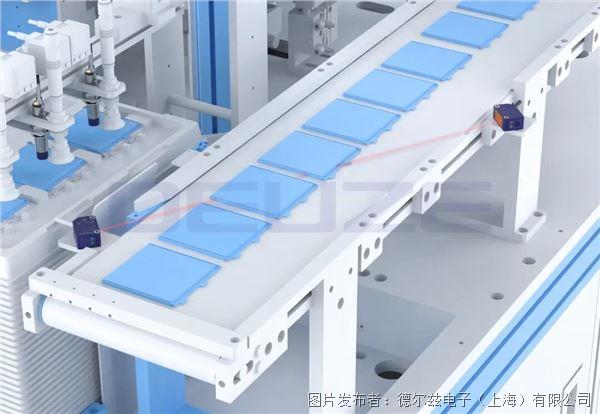

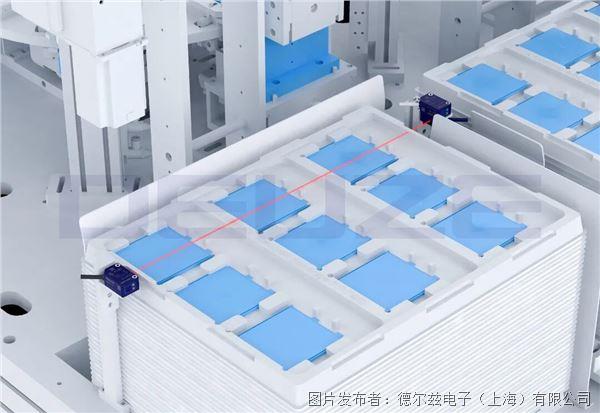

對射光電在設備中多次應用其重要性不言而喻，分別起到的功能為：檢測已上料托盤和備上料托盤位置，防止托盤過高，極限位置保護，送料皮帶是否疊料檢測；

解決方案：

PD30系列--對射光電傳感器

1、放大器內置型的檢測距離達到高級水平響應時間均小于1ms；

2、高視認性的小光點實現高精度穩定檢測；

3、相鄰兩臺傳感器防干涉距離為70mm。

03

---

上料托盤，凸輪分割器模組

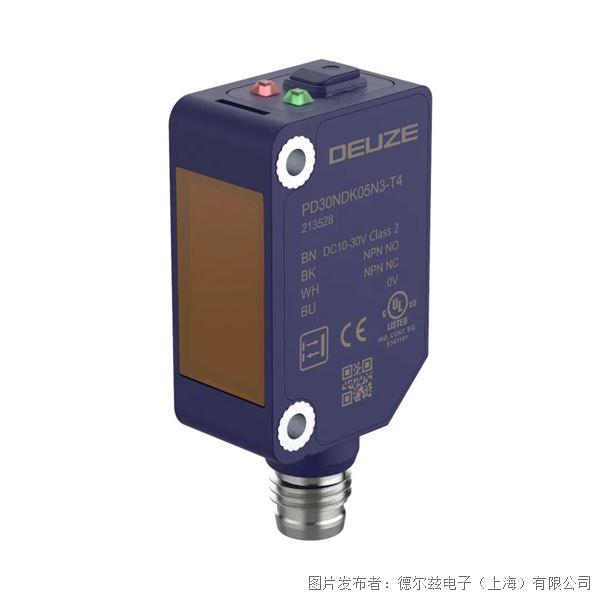

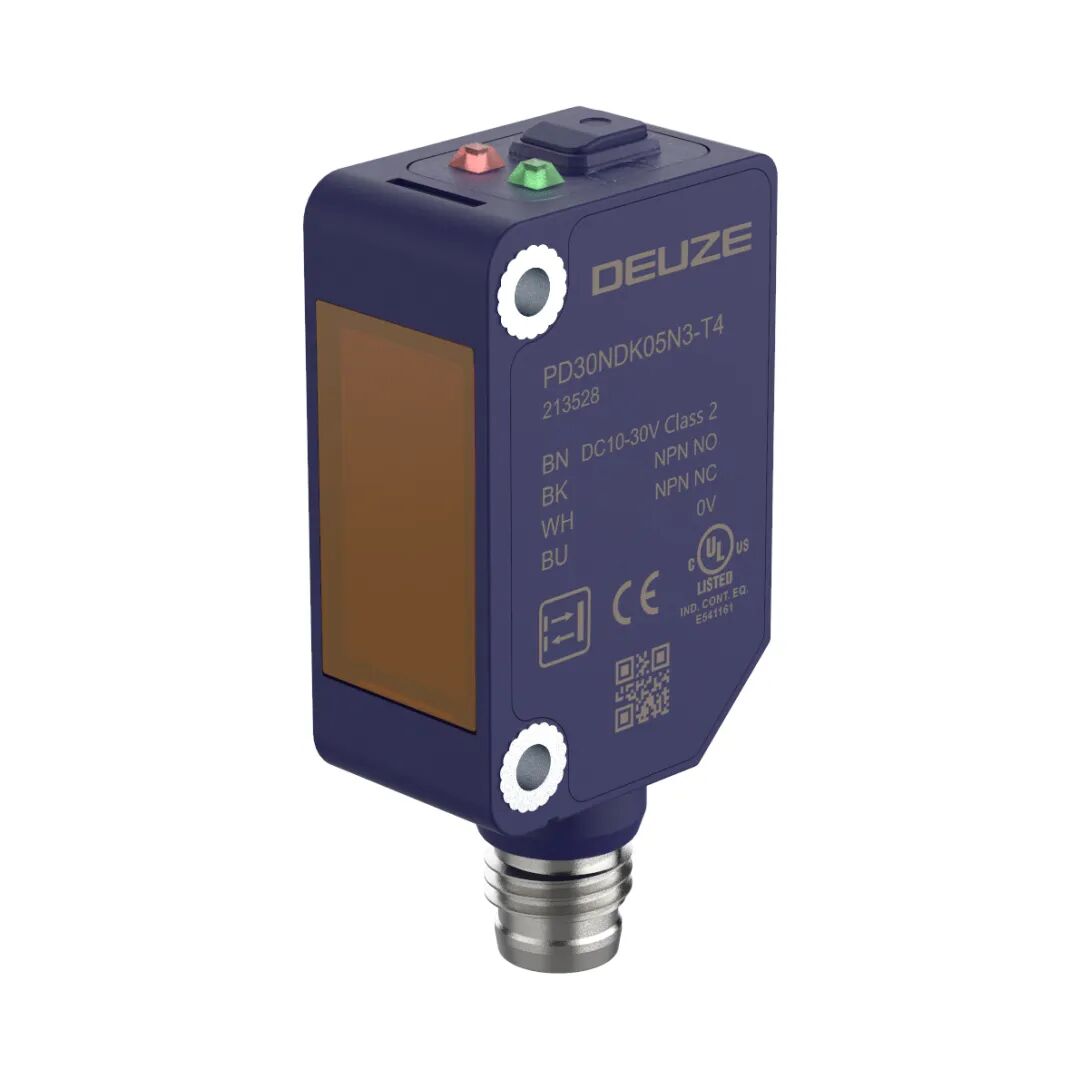

PD30——漫反射光電

應用場景：

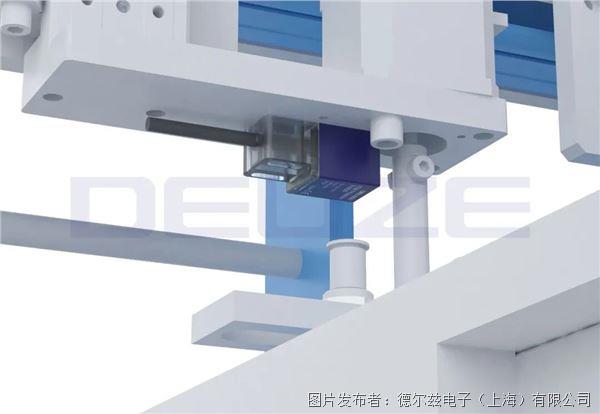

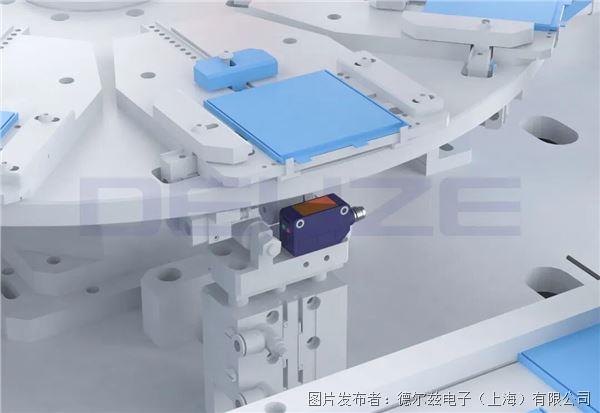

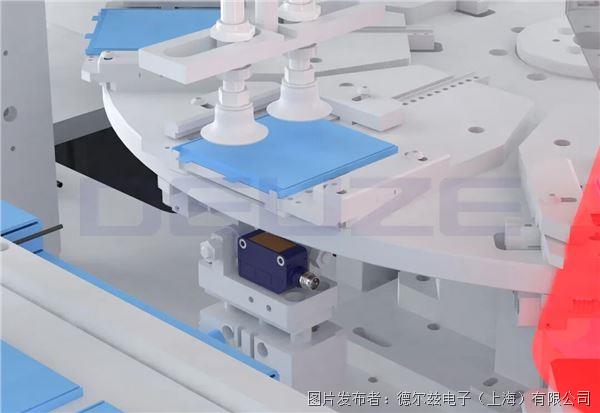

在凸輪分割器治具下方安裝PD30漫反射光電，檢查該位置鋰電芯到位，為后續的凸輪分割器動作切換、視覺檢測等工序提供可靠的到位觸發依據，有助于提升鋰電芯自動化生產流程的連貫性與準確性。

解決方案：

PD30--漫反射光電傳感器

1、高操作頻率，靈敏度可調節，配備入光ON/遮光ON兩種輸出；

2、接插式連接，安裝方便；

3、雙色指示燈，檢測狀態了然于心。

04

---

上料、移料機械模組

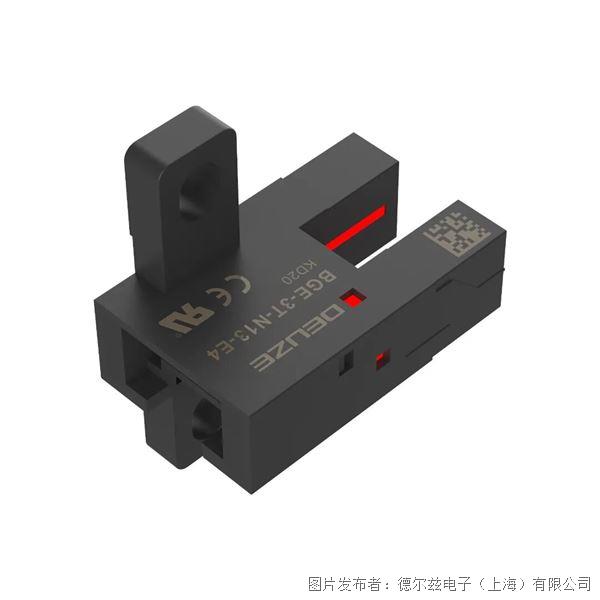

BGE-3...E4——微槽型光電

應用場景：

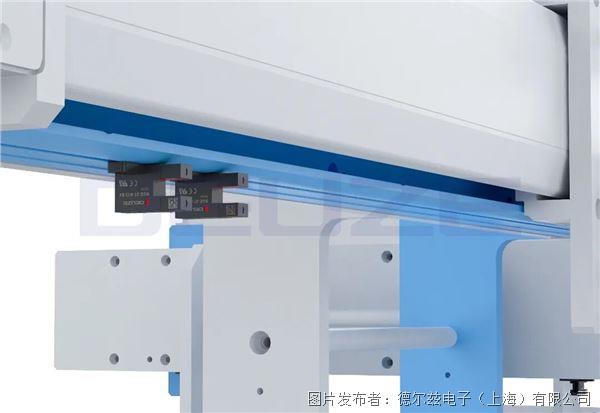

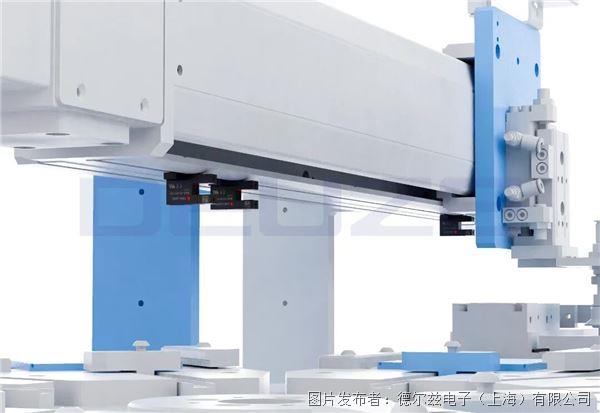

將微槽型光電安裝于上料機械模組和移料機械模組，其作用為用于檢測模組移動的標準位置范圍和極限位置范圍。

解決方案：

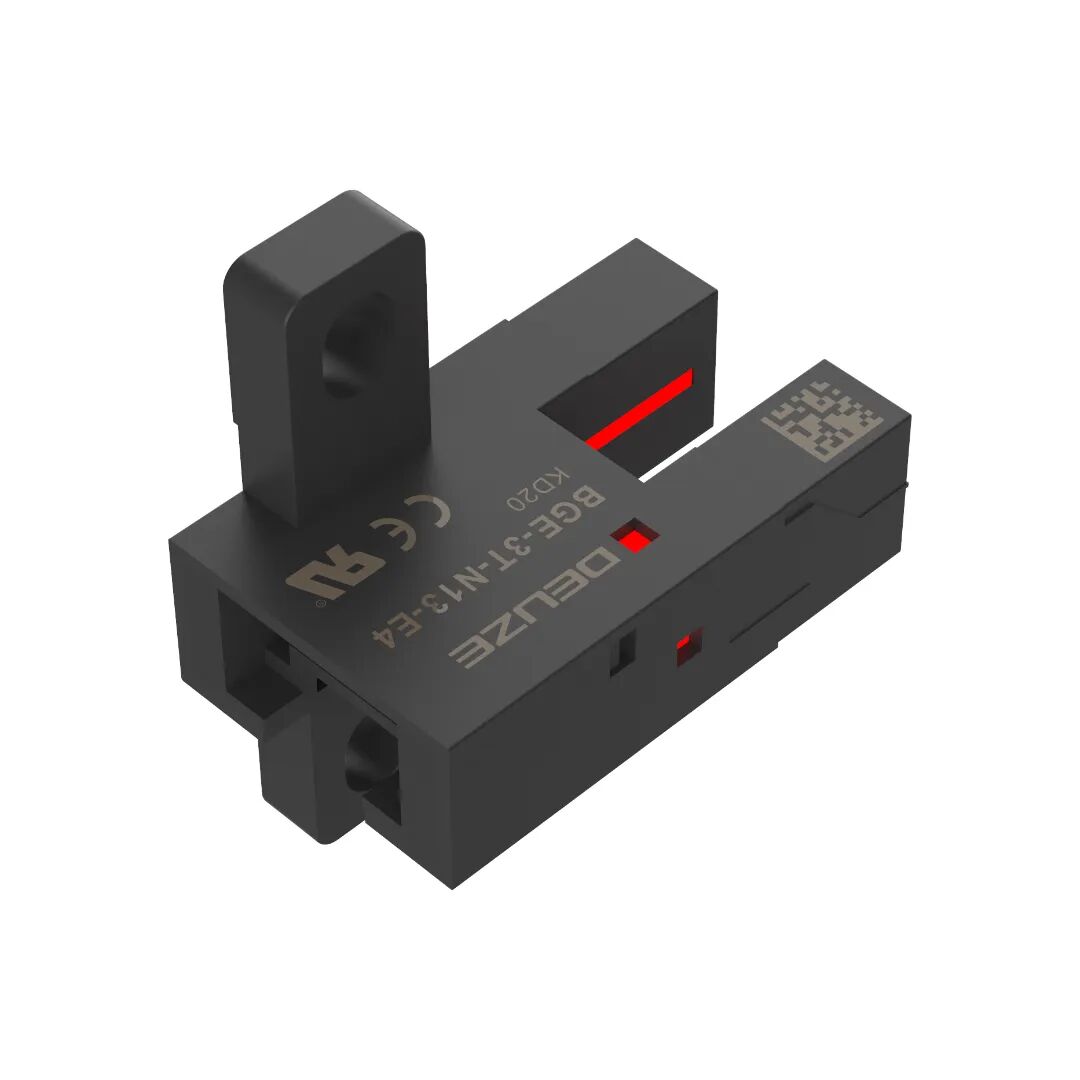

BGE-3...E4--微槽型光電傳感器

1、高操作頻率，配備入光ON/遮光ON兩種輸出；

2、端子式連接，連接方便，單手可操作；

3、UL、CE認證加持，品質通過全球標準嚴苛檢驗。

05

---

送料電芯位置和合格品電芯位置

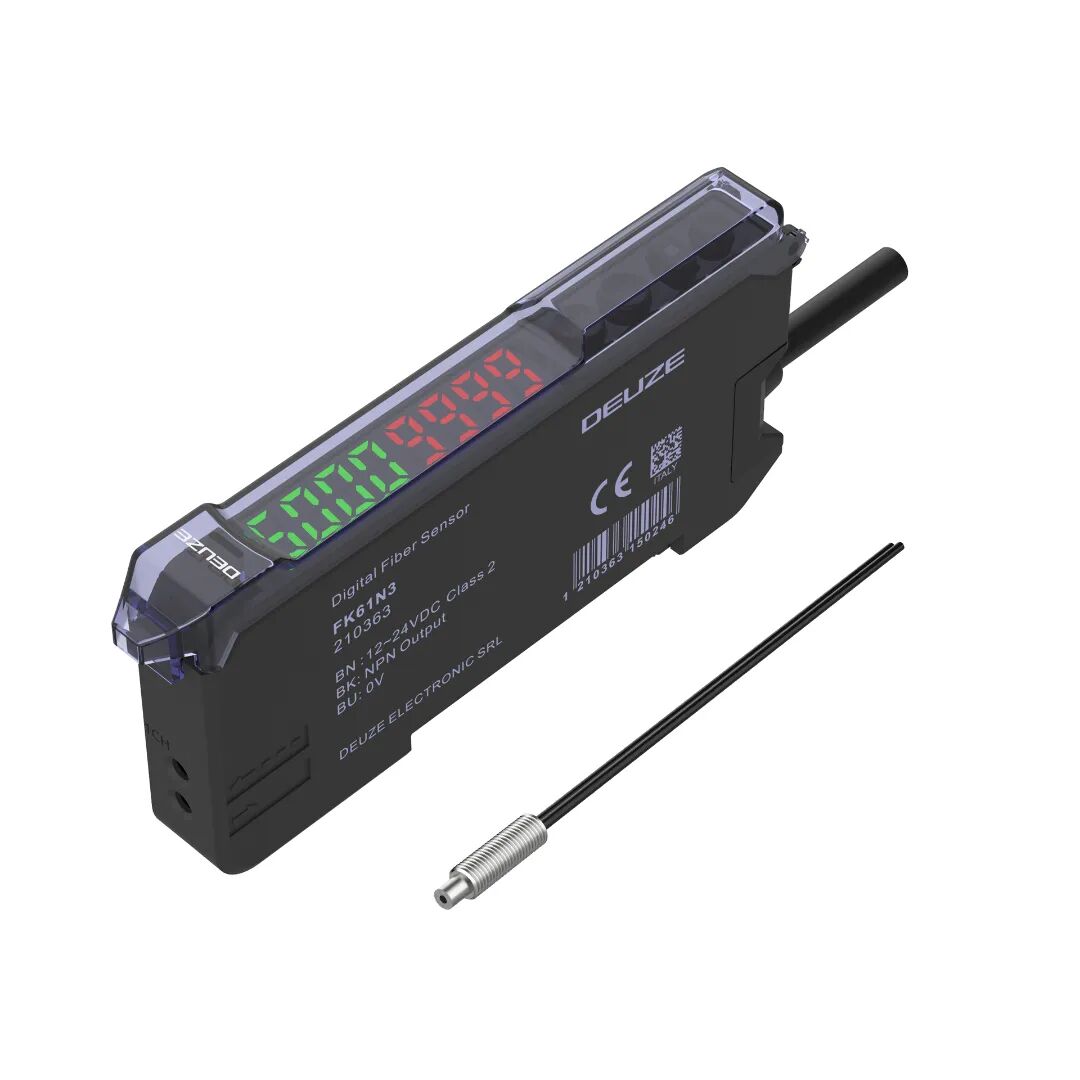

FK61——光纖放大器

FD——漫反射光纖

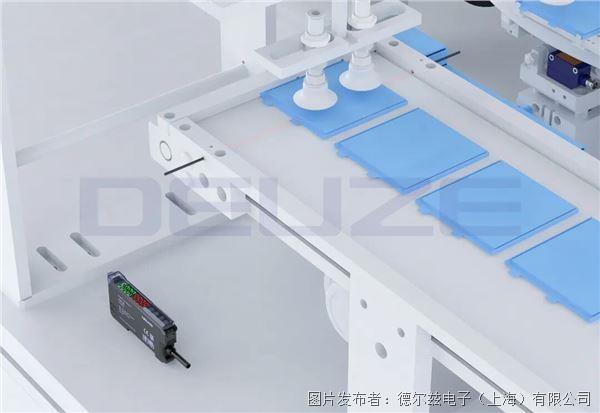

在送料皮輸送帶末端位置安裝漫反射光纖，檢測電芯位置，方便移料模組抓取電芯放入位凸輪分割器的治具中；在合格電芯輸送皮帶末端位置安裝漫反射光纖，檢測電芯位置，避免電芯輸送掉落，等待人工將電芯取走。

解決方案：

FK61--光纖放大器

FD--漫反射光纖

1、安裝直徑由φ1.0~M6可選，在狹窄的安裝環境中表現出色；

2、彎曲情況下，光亮衰減較小，檢測性能穩定。

06

---

凸輪送料皮帶線

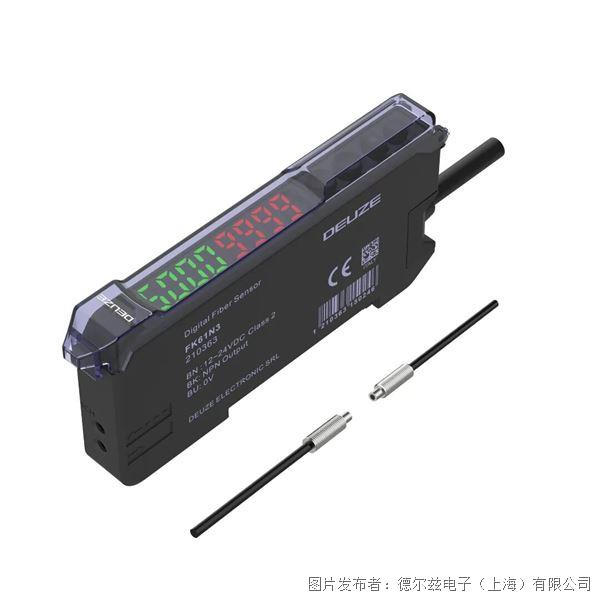

FK61--光纖放大器

FT--對射光纖

應用場景：

下料皮帶線兩側安裝對射光纖，檢測電芯下料。

解決方案：

FK61--光纖放大器

FT--對射光纖

1、防光干擾控制，光亮自動補償；

2、有直線型對射、側視對射和直角對射可選；

3、放大器高速響應，SFAS、FAST、STAND、ACCR四種模式適應各種應用場合。

07

---

凸輪送料模組

ICQ17——電感器接近

應用場景：

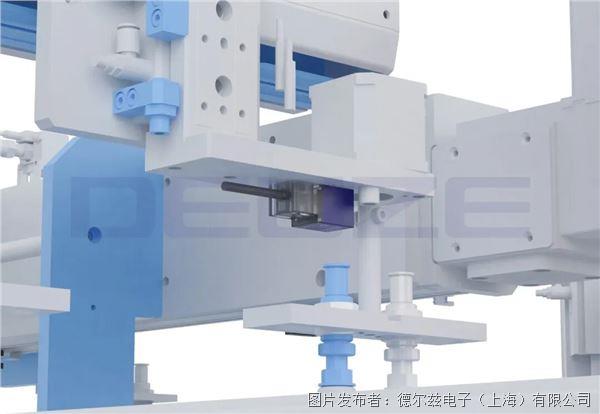

在送料機械模具中安裝電感式接近傳感器，對模組移動位置進行定位。

解決方案：

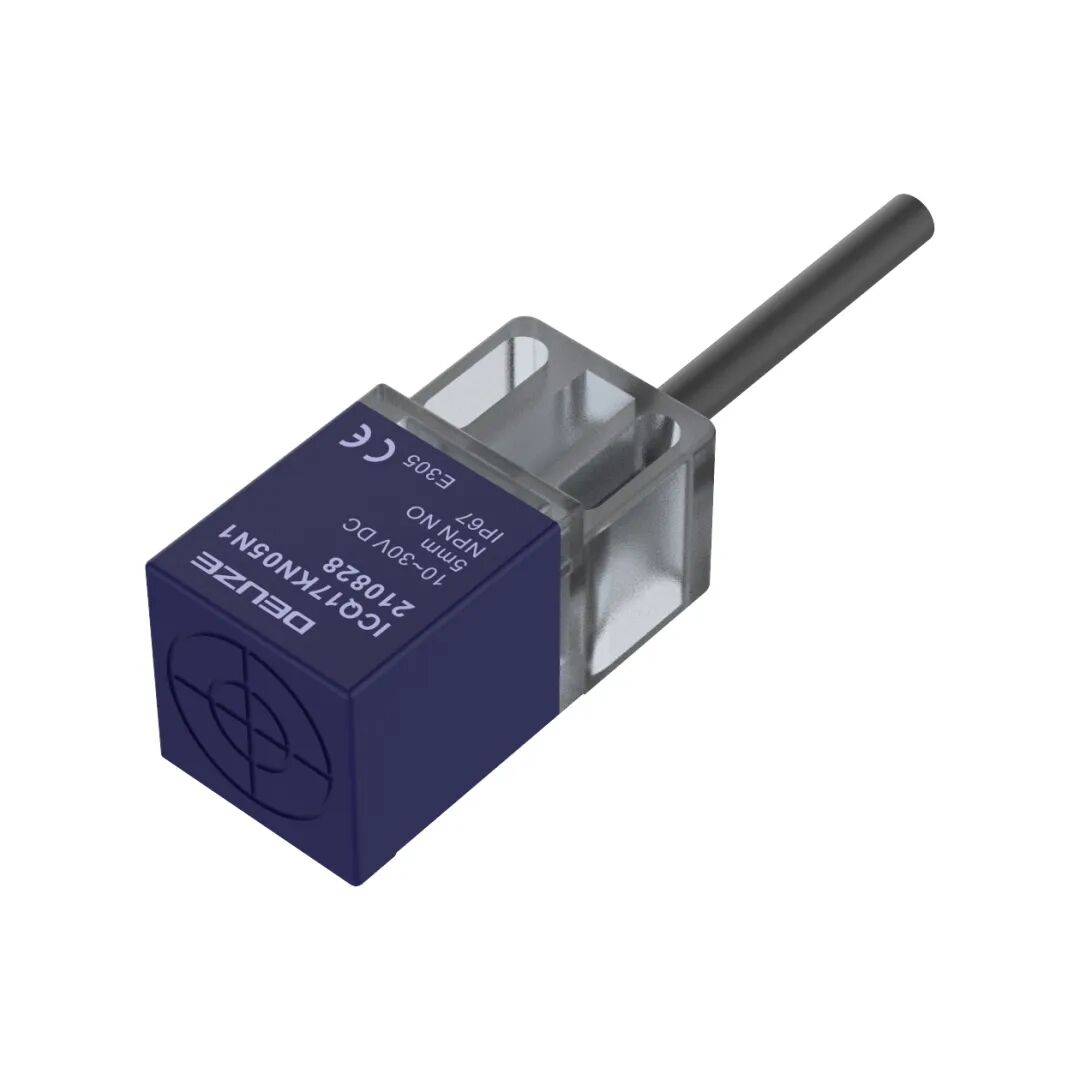

ICQ17--電感式接近傳感器

1、工作狀態指示燈的可視性得到大幅提高；

2、優異的溫度特性，無論什么時段都能穩定檢測；

3、可調節安裝腰型孔，靈活安裝更方便。

08

---

上料托盤、送料皮帶

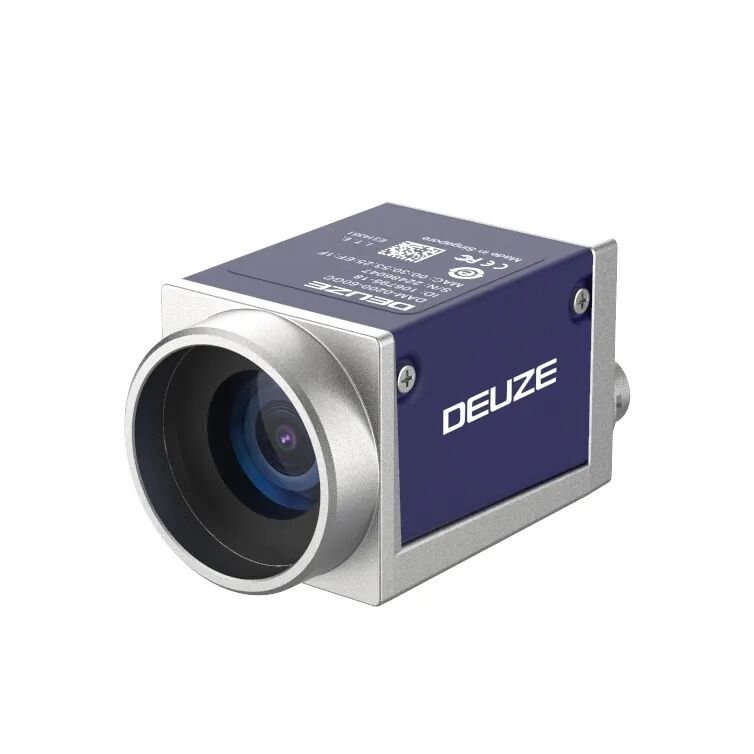

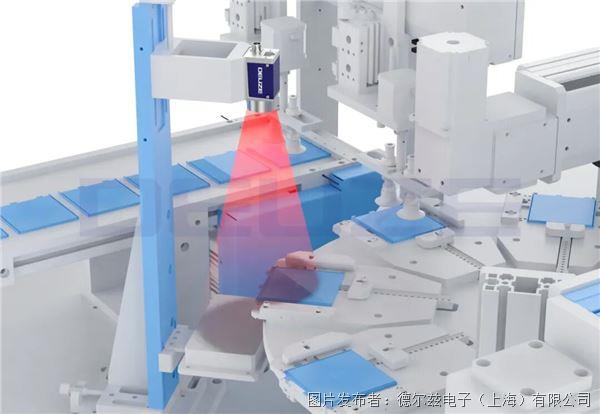

DAM系列——工業相機
