什么是車載以太網？

隨著新能源汽車的爆火和智能駕駛的普及，車聯網的應用對汽車總線發起了挑戰。車載以太網作為汽車內部電氣設備的連接網絡，是在傳統以太網協議的基礎上進行了創新與優化，它改變了物理接口的電氣特性，并融入了車載網絡的獨特需求，從而制定了一系列新的標準。

車載以太網的應用背景本質是汽車從“機械定義”向“軟件定義”轉型的必然選擇，其高帶寬、低延遲、強擴展性契合了智能汽車對數據通信的核心需求。隨著中央計算架構的普及，車載以太網將成為未來汽車網絡的中樞神經系統，支撐智能駕駛、智能座艙、車云協同等全場景服務。

隨著汽車智能化和聯網化的不斷推進，汽車電子系統的復雜性也在逐漸提升，對網絡帶寬的需求也日益旺盛。車載以太網技術，依托于現已成熟的以太網技術基礎，能夠有效地應對汽車電子的新挑戰，提供穩定、可靠、經濟且標準化的解決方案。因此，車載以太網在汽車內部網絡中無疑將擁有更加廣闊的發展前景。

車載以太網應用背景

（1）汽車智能化與自動駕駛的推動

傳感器數據爆發式增長：自動駕駛（L3及以上）依賴攝像頭、激光雷達、毫米波雷達、超聲波雷達等多模態傳感器， 單輛汽車每秒產生的數據量可達數GB（如8K攝像頭每秒約需4 Gbps帶寬）。

實時性要求：自動駕駛決策需要低延遲（<10ms）和高可靠性，傳統CAN（1 Mbps）、LIN（20 kbps）或 FlexRay（10 Mbps）總線無法滿足。

集中式電子架構趨勢：域控制器（Domain Contr oller）或中央計算平臺（Central Computing）需要高速通信網絡整合多個ECU（如ADAS域、座艙域、動力域），車載以太網的千兆帶寬（1Gbps+）成為關鍵支撐。

（2）車載網絡復雜度的升級

從分布式到集中式架構：傳統分布式架構（數百個ECU通過CAN/LIN互聯）導致線束復雜（豪華車型線束超5km、重量超70kg），以太網通過高帶寬、低線束復雜度支持更簡潔的拓撲結構。

多協議融合需求：支持IP協議棧的以太網可無縫對接車載信息娛樂系統（IVI）、OTA升級、V2X通信等，而傳統總線（如MOST）僅針對特定場景設計。

（3）車載信息娛樂與互聯服務需求

智能座艙升級：多屏互動（儀表、中控、HUD、后排娛樂）、AR導航、語音交互等需要高帶寬傳輸視頻流（如4K/60fps視頻需12 Gbps）。

車聯網（V2X）與OTA：車輛需與云端、其他車輛（V2V）、基礎設施（V2I）實時交互，車載以太網支持TCP/IP協議，可直接對接互聯網生態，簡化通信協議轉換。

（4）具體應用場景

ADAS與自動駕駛：傳感器數據融合（如攝像頭+雷達）、高精地圖實時更新

智能座艙：多屏互動、高清視頻傳輸、云端服務接入

診斷與OTA：支持高速固件升級（如特斯拉通過以太網實現分鐘級OTA）

區域控制器（Zonal Architecture）：以太網作為骨干網絡連接區域控制器，減少ECU數量（如特斯拉Model 3的ECU數量比Model S減少60%）

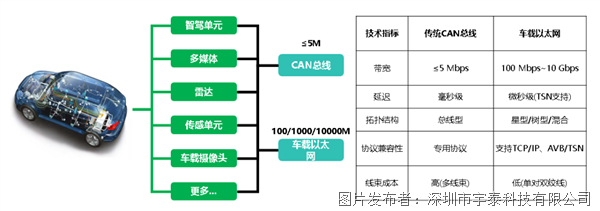

車載以太網的通信方式及常見接口

重點應用產品

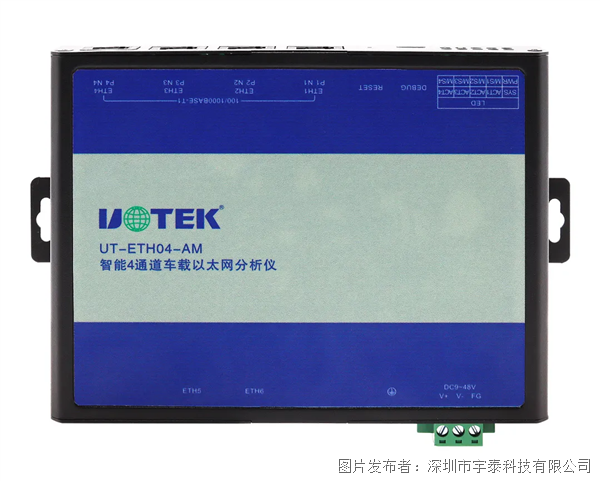

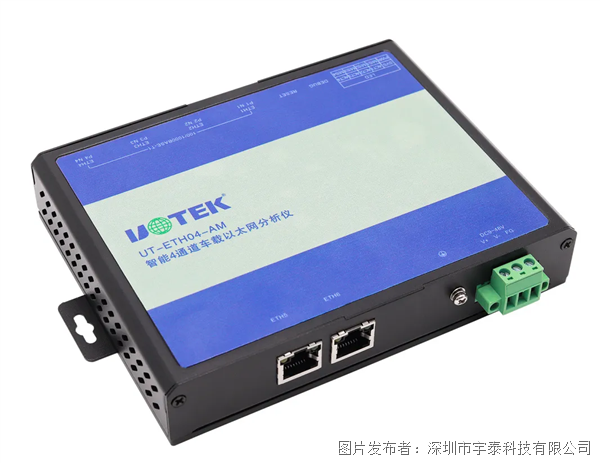

UT-ETH04-AM 是一款高性能多通道千兆車載以太網分析儀，適用于車載以太網數據監控和解析、通信 測試、ECU刷寫、產線升級等多場景下的仿真分析測試。集成4路100/1000BAST-T1端口和集成2 路100/1000BASE-T標準以太網RJ45端口，實現車載以太網和標準以太網的協議轉換。

在交換機模式下4路車載以太網和2路標準以太網可以直接相互通訊，實現對車載以太網節點的捕獲分析。在獨立網模式下可以通過NAT方式實現 ETH6 標準以太網口跨網段和4路車載以太網轉發通訊。即可將車載以太所設備的任意IP地址和端口號，映射到ETH6標準以太網口IP地址和端口號，方便解決了現場設備法修改IP地址和端口號的問題。同時 ETH5 標準以太網口具有鏡像功能，可用于捕獲其余的指定端口數據將數據鏡像到鏡像端口。

UT-ETH04-AM 設計時充分考慮了工業現場環境的復雜性，從抗干擾角度進行了全方位的硬件設計采用 高性能工業級芯片、大容量TVS、EMC的 PCBLayout，這些賦予UT-ETH04-AM強大工業應用能力。

支持100/1000BASE-T1(車載以太網)和100/1000 BASE-T(標準以太網)之間點對點的數據轉換

支持100/1000BASE-TX 自協商功能

支持鏡像監控模式、可設置主從及速率模式

支持獨立網模式，所有接口進行隔離通信

深度定制優化系統提供穩定可靠的網絡服務功能

搭載宇泰自主研發的UT-NAT(代理網絡機制),無需配置終端實現IP轉換功能

支持系統運行燈、電源指示燈、T1 端口指示燈、RJ45 網絡口指示燈等 工作狀態指示功能

支持寬溫工作

工作溫度范圍：-40~85℃

存儲溫度范圍：-40~85℃

相對濕度范圍：5%~95%無凝露

支持寬壓供電，支持防反接保護，工作電壓：DC9~48V,標準工作電壓12V1A

典型產品應用

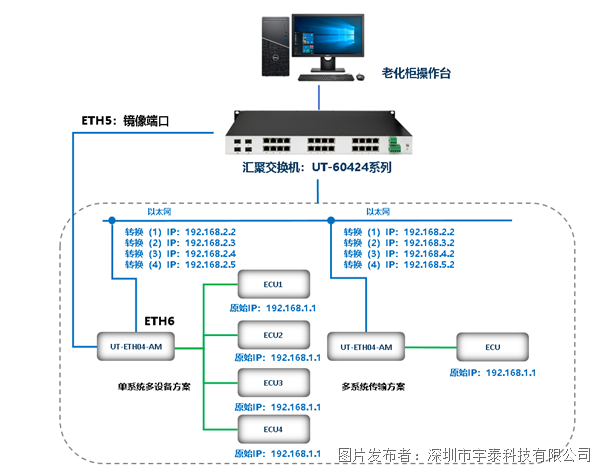

多臺同 IP 設備測試方案

如在產線測試時，同時測試4 臺同型號的 ECU，而 ECU 的 IP 地址等參數都一樣，傳統的測試方法就無法對相同 IP 的設備進行同時測試。此時可以使用宇泰自主研發的UT-NAT（代理網絡機制）功能，可以免配置終端，實現ECU批量測試需求，多應用在智能老化柜場景需求當中。

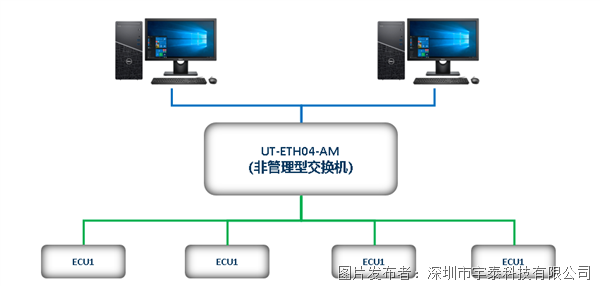

交換機模式

當把設備的交換機模式開啟時，UT-ETH04-AM可作為6端口千兆交換機。此時設備和我們經常用的非網管型交換機的功能一樣。
