一、項目背景

海南中國臨高華能風力發電項目中風機分布在沿海區域，為確保風機機艙和塔基內部的消防安全，需要實時采集煙霧、溫度等消防相關數據，并集中監控。本項目采用串口服務器與RS-485總線連接機艙及塔基傳感器，結合匯聚交換機和大屏展示，實現全景式消防數據采集與監控。

二、項目需求

數據采集與傳輸

利用RS-485總線，將機艙內煙霧、溫度傳感器及塔基控制器接入串口服務器，實現多路數據采集。

網絡匯聚與展示

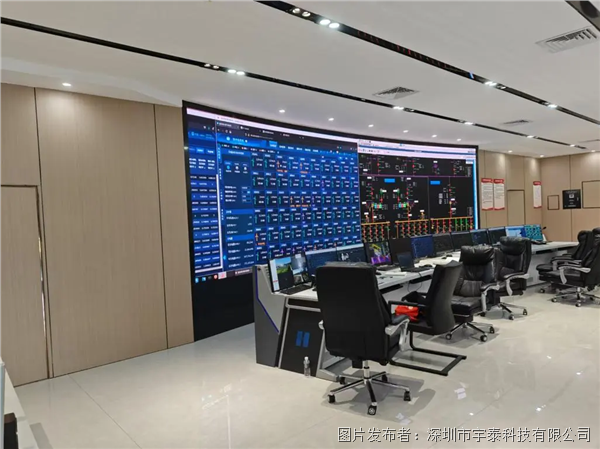

串口服務器通過以太網接口連接匯聚交換機，匯聚至控制室監控服務器，并在大屏上進行數據實時展示與報警。

系統可靠性與可擴展性

設備需具備工業級設計，支持寬溫運行，同時便  于未來增加更多傳感器和控制模塊。

三、解決方案

1.解決方案簡述

本方案采用工業級串口服務器，通過RS-485總線與機艙及塔基內部傳感器和控制器聯網，將采集到的模擬量和數字量數據轉轉封裝為以太網數據包，再通過網線接入匯聚交換機，最終傳送至監控服務器和大屏顯示系統。

2.方案網絡拓撲

3.方案優勢

（1） 串口服務器支持RS-232/422/485接口接入，支持寬壓DC12-48V；

（2） 工業級寬溫寬壓設計-40-85℃，適應沿海風機環境；

（3） 低延遲以太網傳輸，保障數據通道不中斷；

（4） 系統易擴展，單串口可接128從機，可無縫接入更多消防或環境監測傳感器。

四、應用效果

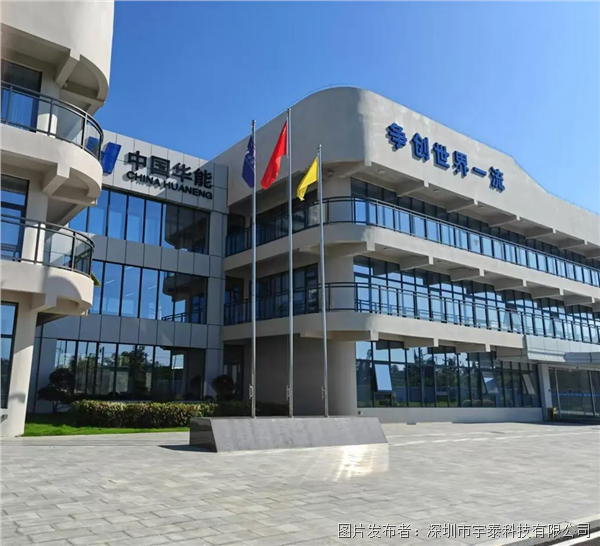

風電場陸上基站

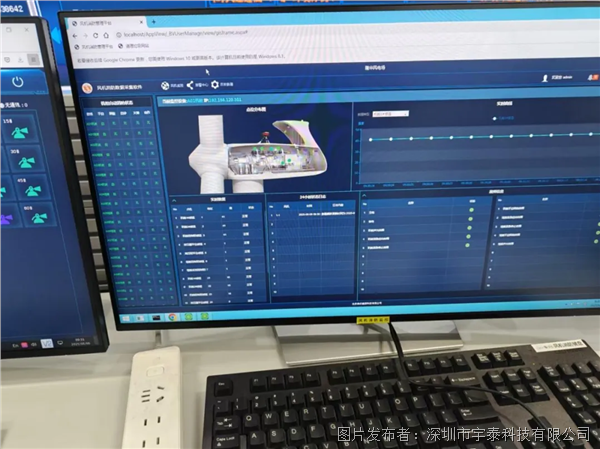

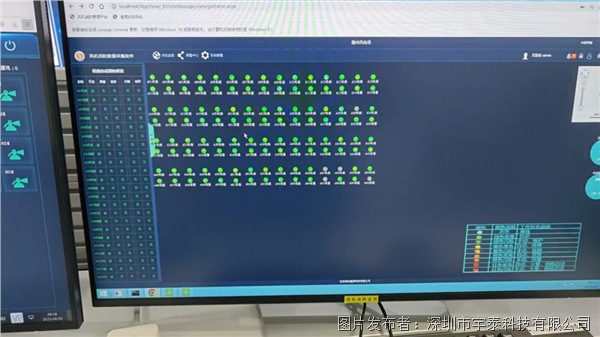

UT-6801A應用消防系統圖，傳感器狀態顯示

五、相關應用產品

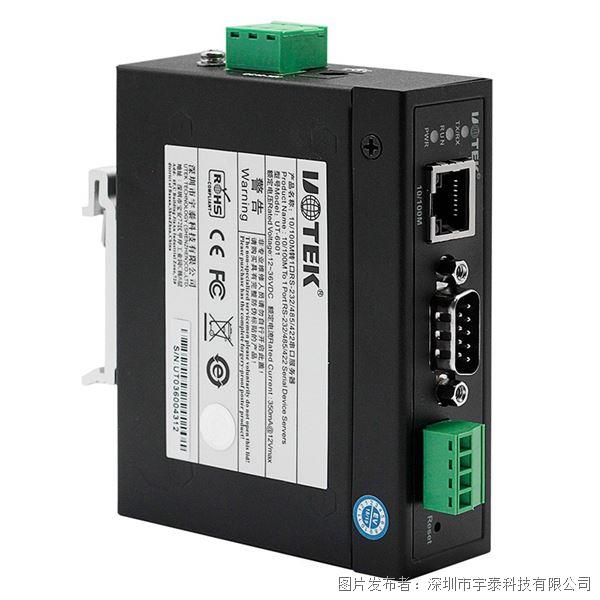

UT-6801A

10/100M轉1口RS-232/485/422串口服務器

●支持1路 RS-232/485/422串口，實現遠程控制功能

●支持1路 10/100Base-T(x)以太網接口

●支持 Reset 鍵恢復出廠設置

●RS-232串口提供5路信號，包括RXD，TXD，RTS，CTS，GND

●RS-485/422 串口提供T/R+,T/R-,R+,R-

●支持 MCP、VCOM 虛擬串口

●支持串口士6KV 防靜電保護，網口1.5KVAC 隔離保護

●支持心跳包、注冊包功能

●支持 Web 固件升級
