柔性上料機：破解半導體芯片上料難題
半導體芯片測試是芯片出廠前至關重要的 “質量關卡”，在這個環節中，需要對不同封裝（像 QFP、SOP、WLCSP 等）、不同尺寸（從 3mm×3mm 到0.4mm×0.2mm）的芯片進行電學性能檢測。然而，該環節的上料過程長期以來一直被 “多品種切換慢、精密芯片易損傷、定位偏差致測試失效” 這三大問題所困擾。上料時需要頻繁更換工裝，超薄晶圓芯片很容易被刮傷，定位偏差更是會導致測試座對接失誤，出現良品誤判的情況。而柔性上料機憑借其 “場景化適配設計”，成為了半導體芯片測試環節的 “精準供料管家”，直接解決了測試流程中效率和良率方面的瓶頸問題。

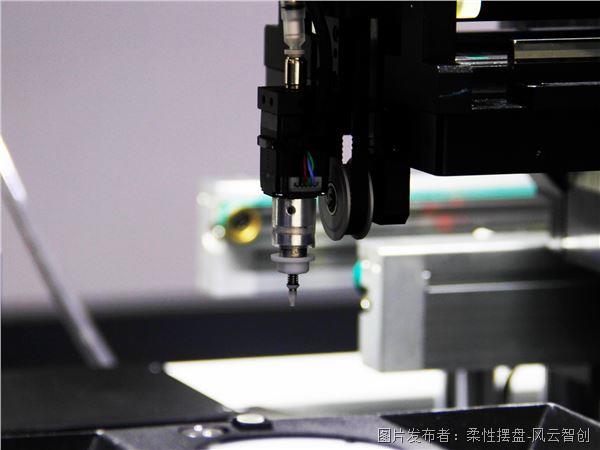

多品種芯片切換困難，測試線停工損耗大
測試環節要承接不同客戶、不同型號的芯片，僅僅一條測試線就可能涉及 8 - 12 種封裝類型。傳統上料機需要更換定制化的振動盤和定位工裝，單次換產就需要 1.5 - 2 小時，在這個過程中測試設備只能閑置，導致單日有效測試時長不足 6 小時，根本無法滿足客戶 “小批量、快交付” 的需求。
精密芯片容易受損，測試損耗率一直居高不下
在車規級、消費級芯片中，超過三分之一是超薄晶圓芯片（厚度≤0.1mm）或者引腳間距≤0.3mm 的細腳芯片。傳統振動盤通過高頻碰撞來排序芯片，很容易造成芯片邊緣崩裂、引腳變形。部分企業在測試前的損耗率高達 3% - 4%，這不僅增加了物料成本，還可能讓 “不良芯片流入測試環節”，干擾測試結果的判斷。
定位精度不夠，測試對接失誤率高
芯片測試要求將芯片精準地嵌入測試座（對位公差≤±0.05mm），傳統上料機依靠機械限位來定位，受到振動誤差和部件磨損的影響，定位精度的波動范圍達到 ±0.08 - 0.1mm，這就導致芯片與測試座對接出現偏差，單次測試失誤率超過 8%，需要人工返工重測，進一步降低了測試效率。

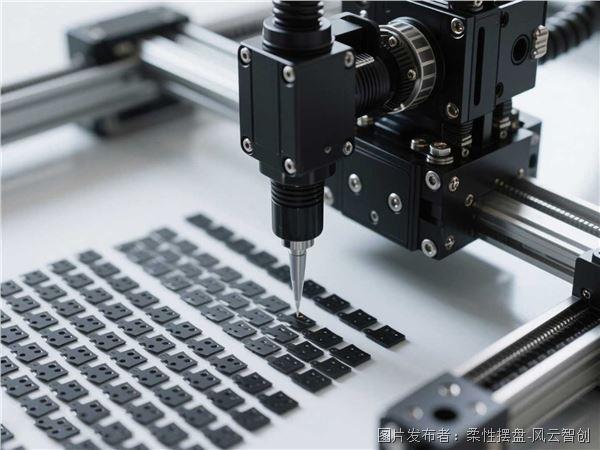

芯片類型自動識別，換產時間縮短至 3 分鐘以內
柔性上料機配備了 200 萬像素的工業相機和 AI 視覺分類算法，能夠自動識別不同封裝類型（QFP/SOP/WLCSP）、不同尺寸的芯片。通過捕捉芯片的引腳數量、外形輪廓、二維碼信息，在 1 秒內就能完成芯片類型的匹配。不需要更換任何硬件工裝，操作人員只需要在控制系統中調用對應芯片的 “測試供料參數模板”（比如吸附力度、輸送速度、對接角度），3 分鐘內就可以完成換產。有一家半導體測試企業應用后，單日測試線換產次數從 3 次增加到了 8 次，有效測試時長延長到了 9.5 小時，日均測試量提高了 62%。
柔性接觸式輸送，芯片損耗率降低到 0.1% 以下
為了保護精密芯片，柔性上料機采用了 “醫用級硅膠輸送皮帶 + 真空梯度吸附” 的結構。輸送皮帶表面光滑沒有紋路，避免刮傷芯片表面；真空吸附力度會根據芯片厚度進行動態調整（超薄芯片吸附力≤5N，常規芯片吸附力≤8N），保證芯片平穩輸送，不會受到擠壓。同時，設備還設置了 “芯片姿態矯正工位”，通過軟質硅膠壓塊輕輕扶正傾斜的芯片，避免碰撞損傷。一家車規級芯片測試企業引入后，測試前芯片損耗率從 3.8% 降到了 0.09%，每月節省了 15.6 萬元的芯片浪費成本，同時也避免了 “損傷芯片干擾測試” 的問題，測試結果準確率提高到了 99.9%。

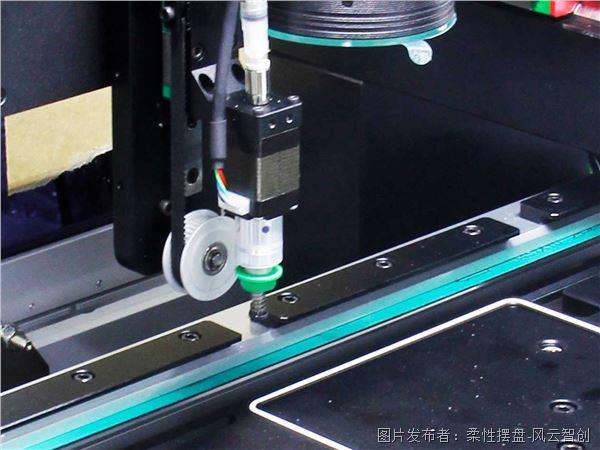

伺服閉環定位控制，測試對接失誤率降低到 0.5% 以下
為了解決測試座精準對接的問題，柔性上料機采用了 “視覺定位 + 伺服電機閉環控制” 的雙重保障措施。視覺系統會實時捕捉芯片與測試座的相對位置，偏差數據會實時反饋到伺服驅動模塊，驅動機械臂調整芯片位置，定位精度穩定在 ±0.02mm，遠遠高于測試座 ±0.05mm 的對位要求。同時，設備還設置了 “預對接檢測工位”，在芯片進入測試座之前，提前校驗對位精度，偏差超過限制時會自動修正。一家消費級芯片測試企業應用后，芯片與測試座單次對接失誤率從 8.2% 降到了 0.4%，人工返工量減少了 95%，測試流程效率提高了 23%。
換產效率：多品種芯片換產時間從 1.8 小時縮短到了 2.5 分鐘，測試線可以同時承接 12 種芯片測試，單日有效測試時長從 5.8 小時延長到了 10 小時。
損耗控制：超薄車規芯片（厚度 0.08mm）損耗率從 4.2% 降到了 0.07%，每月節省了 18.3 萬元的芯片采購成本。
測試精度：芯片與測試座對接失誤率從 9.1% 降到了 0.3%，測試結果準確率達到了 99.95%，客戶返工率下降到了 0.2%。
目前，該企業已經在 4 條測試線部署了柔性上料機，日均測試量提高到了 1.9 萬顆，綜合測試成本降低了 18%，并且成功通過了車規芯片測試資質審核。
隨著半導體芯片朝著 “更小尺寸、更高精度” 的方向發展，測試環節對供料設備的要求也會進一步提高。傳統上料機的 “剛性缺陷” 已經無法滿足測試流程的核心需求，而柔性上料機通過場景化的技術設計，不僅解決了 “換產慢、損耗高、精度差” 的當前問題，還能適應未來 “多品種、高精度、快交付” 的測試趨勢。對于半導體測試企業來說，引入柔性上料機不僅僅是簡單的設備更新，而是從 “供料端” 優化測試流程，實現 “降本、提效、保良率” 的核心目標，從而在激烈的測試市場中建立競爭優勢。
多品種芯片切換困難，測試線停工損耗大
測試環節要承接不同客戶、不同型號的芯片，僅僅一條測試線就可能涉及 8 - 12 種封裝類型。傳統上料機需要更換定制化的振動盤和定位工裝，單次換產就需要 1.5 - 2 小時，在這個過程中測試設備只能閑置，導致單日有效測試時長不足 6 小時，根本無法滿足客戶 “小批量、快交付” 的需求。
精密芯片容易受損，測試損耗率一直居高不下
在車規級、消費級芯片中，超過三分之一是超薄晶圓芯片（厚度≤0.1mm）或者引腳間距≤0.3mm 的細腳芯片。傳統振動盤通過高頻碰撞來排序芯片，很容易造成芯片邊緣崩裂、引腳變形。部分企業在測試前的損耗率高達 3% - 4%，這不僅增加了物料成本，還可能讓 “不良芯片流入測試環節”，干擾測試結果的判斷。
定位精度不夠，測試對接失誤率高
芯片測試要求將芯片精準地嵌入測試座（對位公差≤±0.05mm），傳統上料機依靠機械限位來定位，受到振動誤差和部件磨損的影響，定位精度的波動范圍達到 ±0.08 - 0.1mm，這就導致芯片與測試座對接出現偏差，單次測試失誤率超過 8%，需要人工返工重測，進一步降低了測試效率。
芯片類型自動識別，換產時間縮短至 3 分鐘以內
柔性上料機配備了 200 萬像素的工業相機和 AI 視覺分類算法，能夠自動識別不同封裝類型（QFP/SOP/WLCSP）、不同尺寸的芯片。通過捕捉芯片的引腳數量、外形輪廓、二維碼信息，在 1 秒內就能完成芯片類型的匹配。不需要更換任何硬件工裝，操作人員只需要在控制系統中調用對應芯片的 “測試供料參數模板”（比如吸附力度、輸送速度、對接角度），3 分鐘內就可以完成換產。有一家半導體測試企業應用后，單日測試線換產次數從 3 次增加到了 8 次，有效測試時長延長到了 9.5 小時，日均測試量提高了 62%。
柔性接觸式輸送，芯片損耗率降低到 0.1% 以下
為了保護精密芯片，柔性上料機采用了 “醫用級硅膠輸送皮帶 + 真空梯度吸附” 的結構。輸送皮帶表面光滑沒有紋路，避免刮傷芯片表面；真空吸附力度會根據芯片厚度進行動態調整（超薄芯片吸附力≤5N，常規芯片吸附力≤8N），保證芯片平穩輸送，不會受到擠壓。同時，設備還設置了 “芯片姿態矯正工位”，通過軟質硅膠壓塊輕輕扶正傾斜的芯片，避免碰撞損傷。一家車規級芯片測試企業引入后，測試前芯片損耗率從 3.8% 降到了 0.09%，每月節省了 15.6 萬元的芯片浪費成本，同時也避免了 “損傷芯片干擾測試” 的問題，測試結果準確率提高到了 99.9%。
伺服閉環定位控制，測試對接失誤率降低到 0.5% 以下
為了解決測試座精準對接的問題，柔性上料機采用了 “視覺定位 + 伺服電機閉環控制” 的雙重保障措施。視覺系統會實時捕捉芯片與測試座的相對位置，偏差數據會實時反饋到伺服驅動模塊，驅動機械臂調整芯片位置，定位精度穩定在 ±0.02mm，遠遠高于測試座 ±0.05mm 的對位要求。同時，設備還設置了 “預對接檢測工位”，在芯片進入測試座之前，提前校驗對位精度，偏差超過限制時會自動修正。一家消費級芯片測試企業應用后，芯片與測試座單次對接失誤率從 8.2% 降到了 0.4%，人工返工量減少了 95%，測試流程效率提高了 23%。
換產效率：多品種芯片換產時間從 1.8 小時縮短到了 2.5 分鐘，測試線可以同時承接 12 種芯片測試，單日有效測試時長從 5.8 小時延長到了 10 小時。
損耗控制：超薄車規芯片（厚度 0.08mm）損耗率從 4.2% 降到了 0.07%，每月節省了 18.3 萬元的芯片采購成本。
測試精度：芯片與測試座對接失誤率從 9.1% 降到了 0.3%，測試結果準確率達到了 99.95%，客戶返工率下降到了 0.2%。
目前，該企業已經在 4 條測試線部署了柔性上料機，日均測試量提高到了 1.9 萬顆，綜合測試成本降低了 18%，并且成功通過了車規芯片測試資質審核。
隨著半導體芯片朝著 “更小尺寸、更高精度” 的方向發展，測試環節對供料設備的要求也會進一步提高。傳統上料機的 “剛性缺陷” 已經無法滿足測試流程的核心需求，而柔性上料機通過場景化的技術設計，不僅解決了 “換產慢、損耗高、精度差” 的當前問題，還能適應未來 “多品種、高精度、快交付” 的測試趨勢。對于半導體測試企業來說，引入柔性上料機不僅僅是簡單的設備更新，而是從 “供料端” 優化測試流程，實現 “降本、提效、保良率” 的核心目標，從而在激烈的測試市場中建立競爭優勢。
