CK-FR102ANS是一款基于射頻識別技術的高頻雙通道讀寫器，讀寫器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。

高頻雙通道讀寫器支持標準工業通訊協議EtherNet IP，方便用戶通集成到PLC等控制系統中。讀寫器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期圍繞著EtherNetIP協議與歐姆龍CX-Programmer軟件通訊組態問題：

0、準備階段

RFID軟件：RFID_Tool

RFID讀寫器：CK-FR102ANS系列

PLC軟件：CX-Programmer

PLC：歐姆龍CJ1M系列PLC

交換機：標準交換機

1、修改設備IP

打開RFID_Tool軟件

搜索設備

點擊設備齒輪，修改改IP，點擊確定保存

2、打開PLC配置軟件

雙擊程序中的“IO表和單元設置”

右鍵EIP模塊，啟動專用的應用程序

3、開啟EIP配置軟件

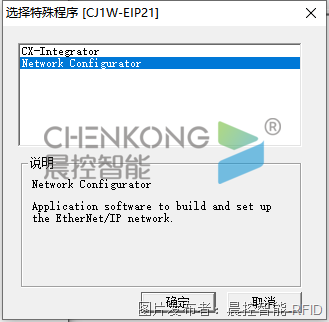

選Network Configurator,點擊確定打開

4、選擇連接方式

點擊Option.在Select lnterface選擇PLC連接方式

5、連接PLC設備

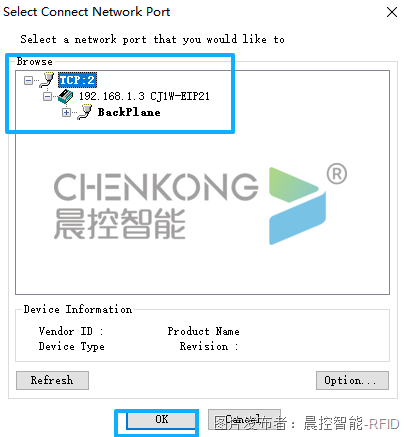

點擊Network->Connect 確定“Unit No , Com Port”正確，點擊”O(jiān)K”

6、添加PLC模塊并修改IP

右邊找到對應PLCEIP模塊，并添加

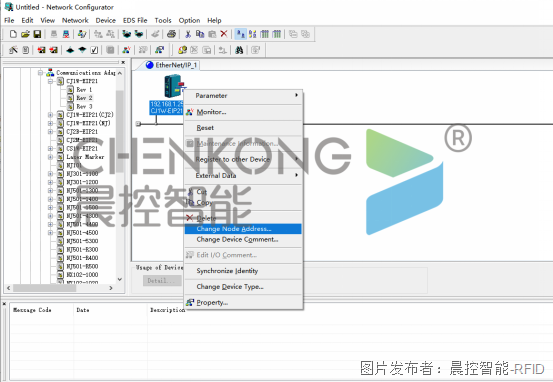

添加后，右鍵模塊選擇Change Node Address...修改模塊IP

7、添加設備文件

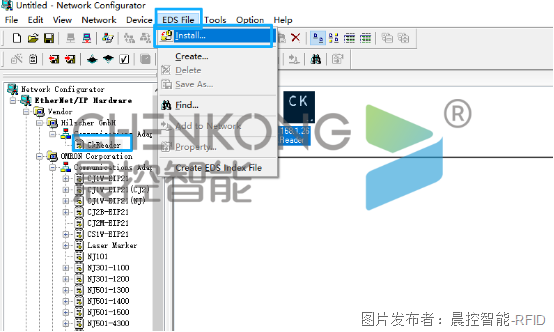

點擊Install...添加EDS文件

右邊點擊添加的設備文件，添加到配置連接中

8、填寫設備IP

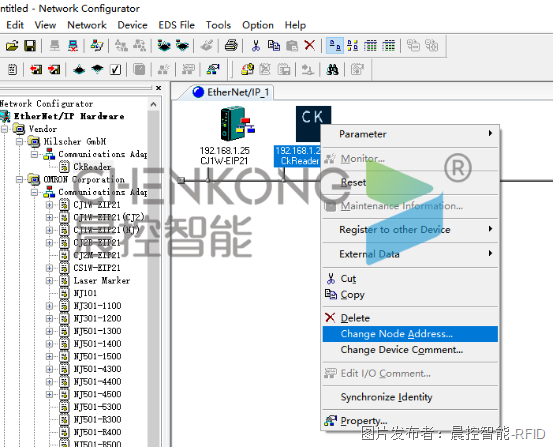

右鍵設備，選擇Change Node Address...填寫設備IP

9、設置設備映射內存

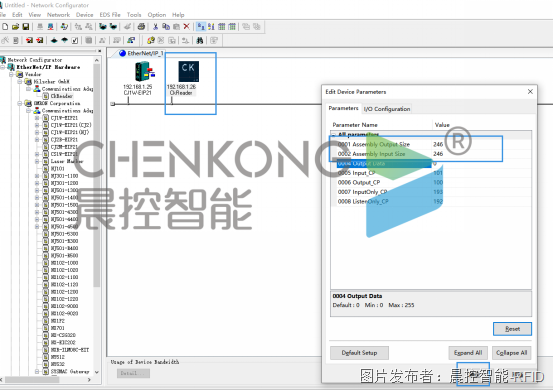

雙擊設備，打開配置，將前兩個設置填寫為246

10、配置PLC分配內存

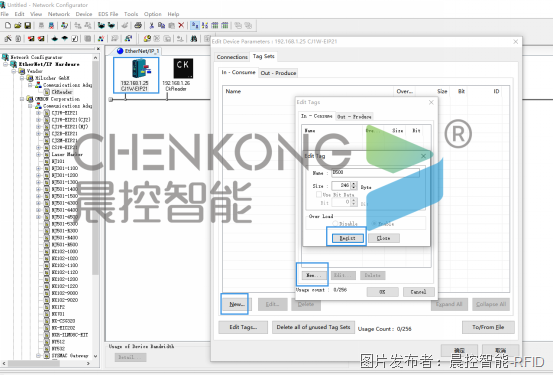

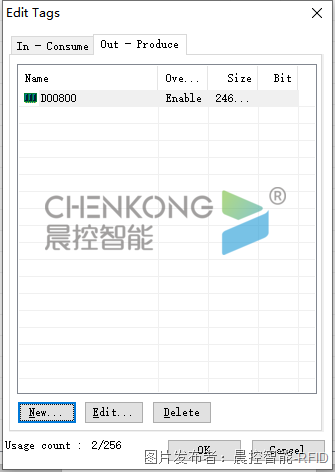

雙擊EIP模塊，在Tag Sets中點擊New，在in/out中都添加246byte的內存

11、內存分配對應

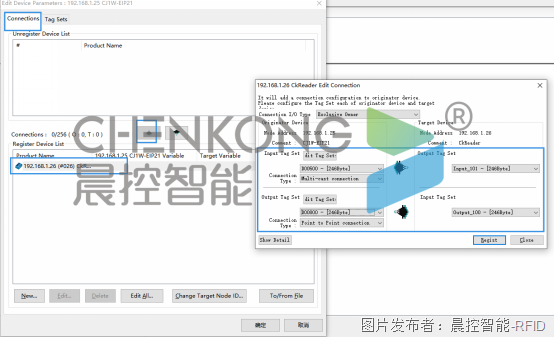

在Connections頁面將設備分配給plc，

然后雙擊設備，進入內存分配，將剛剛添加的內存分配至設備映射內存對應

分配完成后點擊確定保存

12、設置設備與PLC的通訊RPI速率

點擊下方Dotail打開頁面

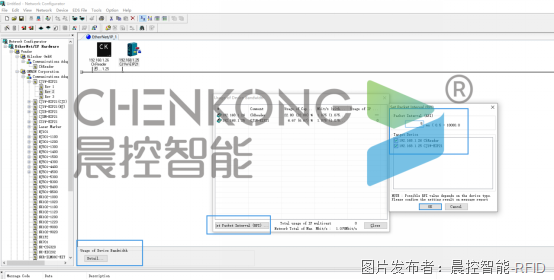

點擊Set Packet Interval (RPl)進入配置頁面，設置rpi（越低越快，但需要plc支持速度）。

設置完后將配置下載到PLC中，完成配置

13、映射說明

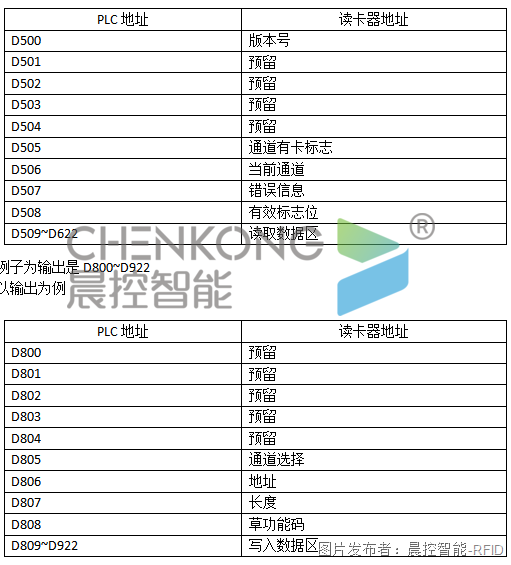

例子為輸入是D500~D622,輸出是D800~D922

以輸入為例
