馬波斯的NVH G-EAR齒輪檢測設備功能豐富，可滿足當今齒輪生產商內部生產質量的檢測要求。基于單齒面嚙合運動原理，NVH G-EAR檢測設備結構堅固耐用，保證被測齒輪在高轉速和高扭矩的條件下進行檢測，可在齒輪裝箱之前，分別檢測每一個齒輪，評估齒輪表面缺陷、加工變形和噪聲特性。

     馬波斯NVH G-EAR齒輪檢測設備采用單齒面檢測原理，在檢測中，一個標準齒輪與一個被測齒輪嚙合，可檢測宏觀幾何（毛刺、跳動等）和微觀幾何（齒輪主倍階，鬼階）所導致的齒輪嘯叫和噪聲問題。

     能夠?qū)崿F(xiàn)高扭矩和高轉速，并能在測試過程中隨意調整，這是該應用的主要優勢之一，因此，可在與最終電驅幾乎相同的工作條件下檢測齒輪。

     采用堅固的花崗巖床身，馬波斯NVH齒輪檢測設備擁有優異的抗外部干擾性能，以及高度可配置化軟件，這使馬波斯NVH齒輪檢測設備處于行業技術的前沿，并可與EOL設備檢測數據達成一致。

     輸出參數是角加速度（rad/s2）并且可以做出瞬時和長期評價。

     通過對傳感器信號進行運算分析，獲得FFT頻譜圖，從而顯示各個振動頻率的振幅。

通常，這個頻譜圖顯示與齒輪嚙合頻率相關的頻率范圍和相應的邊頻，其振幅通常與傳遞的負載相關。異常的大振幅與齒面波紋度有關。

優勢：

●苛刻的檢測條件

這款齒輪檢測設備可在苛刻檢測條件下測量齒輪。事實上，可支持的工作條件包括轉速范圍為0-3000 rpm（旋轉速度）和0-40 Nm（扭矩）。

●工作范圍廣

這套檢測系統可測量盤齒和軸齒，最大工件長度350 mm和最大直徑250 mm，一臺檢測設備支持常規齒輪的生產范圍。

●靈活可調，滿足加工要求

為手動和自動（在線）上下料提供防護。

●測量節拍短

周期時間非常短，僅需20-30秒，這是100%在線檢測集成方案的正確選擇。

●有效抵抗外部振動

花崗巖床身有效隔離環境振動和其它外部干擾。

●高精度

噪聲數據與EOL檢測設備和實驗室齒輪檢測儀的檢測數據一致

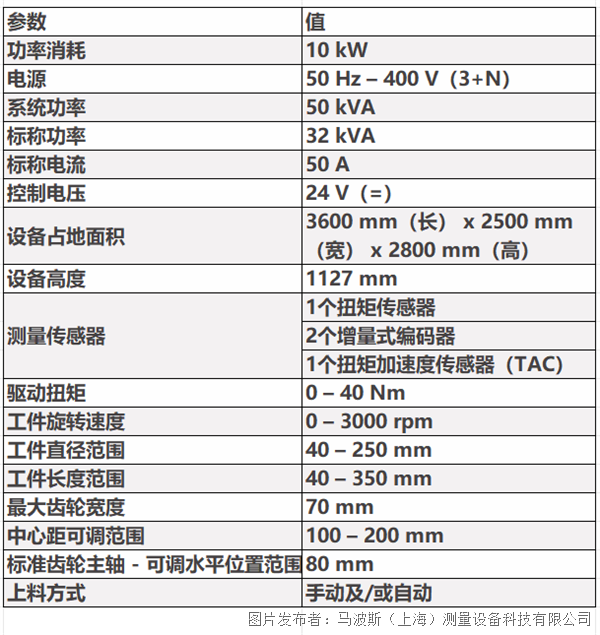

技術規格：
