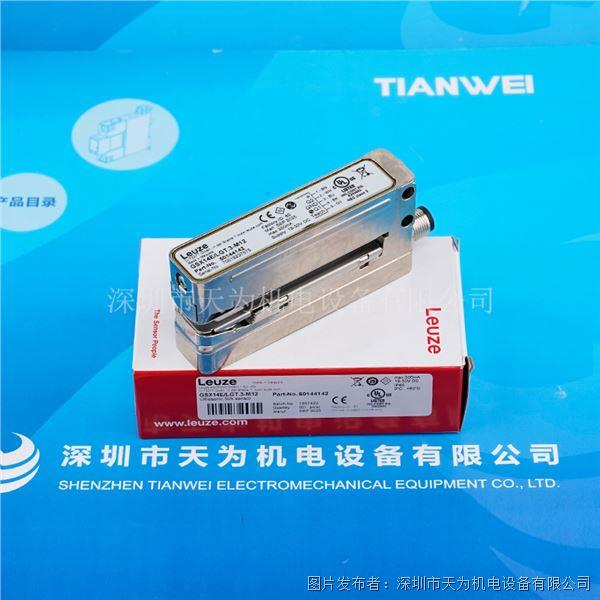

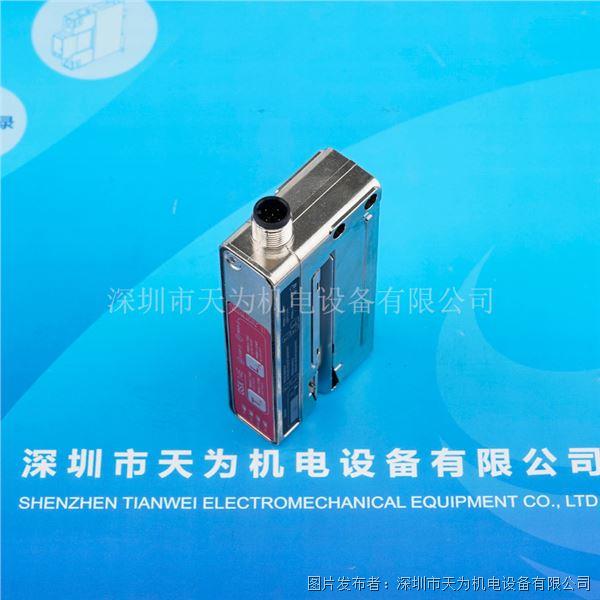

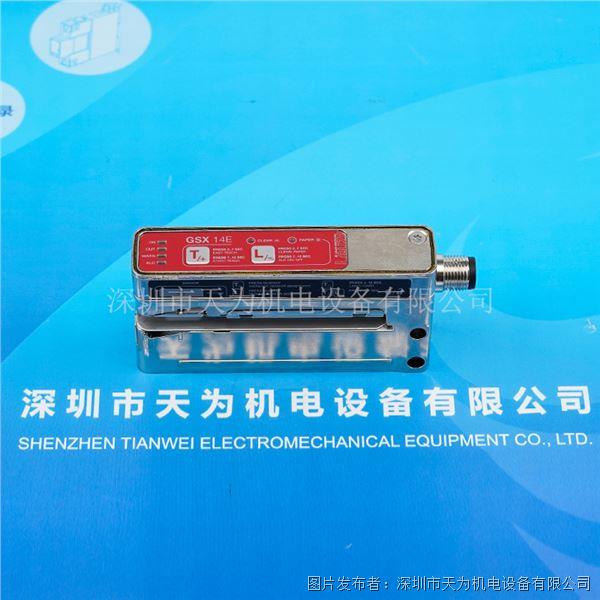

德國LEUZE勞易測超聲波槽型傳感器GSX14E/LGT.3-M12

產品規格：

訂貨號：50144142

系列：14

物理學原理：光學和超聲波

應用：透明標簽探測；非透明標簽探測

最小標簽寬度：4 mm 超聲波/2 ms 光學

最小標簽間隙：2 mm

介質：透明和不透明

專門設計：

ALC 功能（跟蹤）

easyTeach 功能

手動精調開關閾

示教輸入

光源：LED；LED,紅外線

波長：850 nm

傳輸信號波形：脈沖

LED 組：自由組（根據 EN 62471）

保護電路：反極性保護；短路保護

供電電壓 UB：18 ... 30 V, DC

剩余波紋度：0 ... 10 %, 來自 UB

開路電流：0 ... 80 mA, 典型值

示教輸入數：1 個

類型：示教輸入

電壓類型：DC

有效開關狀態：高

數字開關量輸出數：2 個

類型：數字開關量輸出

電壓類型：DC

最大開關電流：100 mA

開關量輸出1：

開關元件：晶體管, 推挽

開關原理：IO-Link / PNP 亮通（間隙切換），NPN 暗通（切換到標簽）

開關量輸出2：

開關元件：晶體管, 推挽

開關原理：NPN 亮通（間隙切換），PNP 暗通（切換至標簽）

開關頻率：2,000 Hz, 超聲波/9061 Hz 光學

響應時間：0.2 ms, 超聲波/0.05 ms 光學

延時：300 ms

類型：IO-Link

COM模式：COM3

概述：智能傳感器概述

最小循環時間：COM3 = 0.5 ms

幀類型：2.5

規格書：V1.1

Device ID：2502

SIO-模式支持：是

接口數量：1 個

功能：供電電源；信號輸入；信號輸出

類型：接頭

螺紋規格：M12

類型：插頭

材料：金屬

引腳數：5 個引腳

插頭出口：水平(平行于皮帶運動)

結構：槽型

槽寬：4 mm

槽深：80 mm

尺寸（寬 x 高 x 長）：22 mm x 46.9 mm x 96 mm

外殼材料：金屬

金屬外殼：壓鑄鋅，電鍍鎳涂層

凈重：270 g

外殼顏色：銀

緊固類型：安裝螺紋；通孔安裝

顯示類型：LED

LED數：6 個

操作控制：控制按鈕

操作控制功能：在標簽載體和標簽上進行動態示教

環境溫度，工作：0 ... 60 ℃

環境溫度，儲藏：-40 ... 70 ℃

防護等級：IP 65

相關型號：

GSX14E/LWT.3-M12

GSU14E/LGT.3-M12

GSX14E/LWT.3-M12V

GSU14E/LGT.3-M12V
