北京磐創科技PCTA-5024和PCTA-5028型熱電阻采集模塊，是一款高性能、多通道溫度采集設備，具備強大的工業環境適應能力與靈活的配置功能。模塊內置4通道或8通道16位ADC，可對熱電阻傳感器信號進行高精度數字化處理，并將其轉換為溫度數據，經由Modbus網絡上傳至PLC、計算機等主機系統，實現溫度的分布式采集與集中管理。

        該模塊在內部結構上采用電源、通信接口與信號輸入三端磁耦隔離設計，有效抑制工業現場復雜電磁干擾，保障數據采集的穩定可靠。用戶可通過配置內部寄存器，靈活支持PT100、PT1000、CU50、CU100四種熱電阻類型，傳感器接線兼容二線、三線及四線方式，適應多種現場安裝需求。

主要技術參數：

        輸入電壓：DC 7~36V（具備反接、過壓、過流、過熱保護）。

        功率消耗：< 0.5W。

        通信接口：RS485。

        抗干擾能力： 電源與通信端口可抵抗600W雷電、浪涌沖擊； 模擬輸入具備50V過壓保護。

        串口波特率：支持1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps。

        串口格式：數據位，校驗位、停止位可設置。

        測溫范圍：

                PT100：-200至850℃。

                PT1000：-50至300℃。

                CU50：-50至150℃。

                CU100：-50至150℃。

        工作溫度：-40至85℃。

        工作濕度：5%-95%（25℃時），無凝結。

        外形尺寸：125mm×70mm×40mm。

        安裝方式：標準DIN導軌。

        重量：約120g。

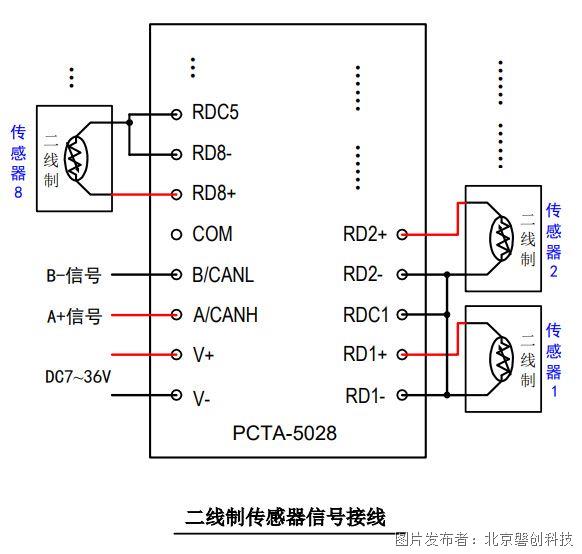

接線圖（更多線制接線圖請參見說明書）：
