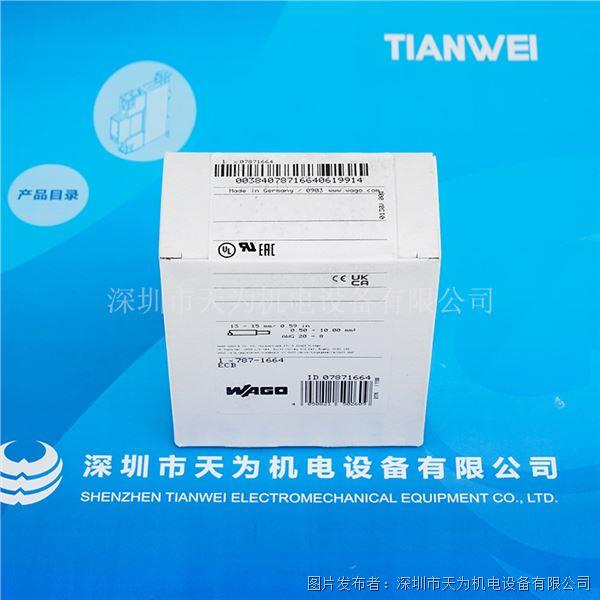

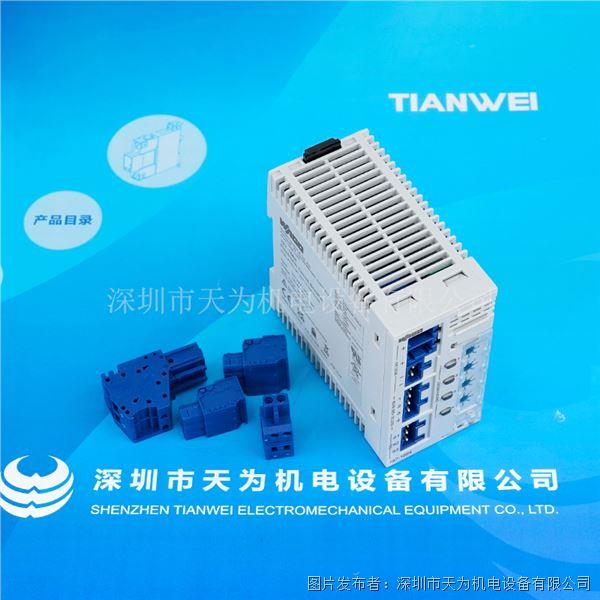

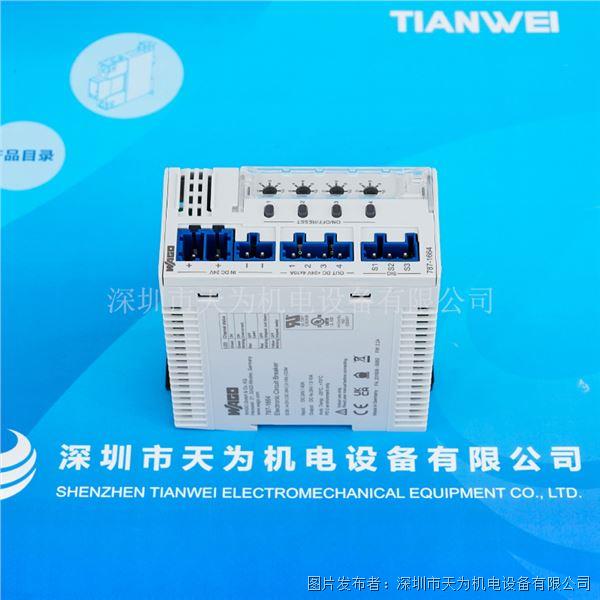

WAGO萬可電子斷路器787-1664

產品規格：

輸入：

額定輸入電壓Ui nom：24 VDC

輸入電壓范圍：18 … 30 VDC

輸出：

通道總數量(模塊)：4

額定輸出電壓Uo nom：4 x 24 VDC

輸出電壓范圍：18 … 30 VDC (Ue ?壓降)

壓降：≤ 200 mV (10 A) (輸入(+))

額定輸出電流Io nom：4 x 2 / 3 / 4 / 6 / 8 / 10 A (可通過選擇開關對各通道進行調整)

默認設置：DC 10 A; 接通

脫扣時間：16 ms … 100 s (取決于負載)

接通電容：> 50000 μF 每通道

導通狀態：通道延時接通(取決于負載,最小50 ms /最大5 s)

有源電流限制：否

電流限制：否

信號顯示：

4 x LED(綠色/紅色/橙色)

1 x 遠動輸入(S1)

2 x 有源信號輸出(S2；S3)

狀態指示燈：

綠色LED (通道OK)

紅色LED (通道斷開)

遠程輸入：

通過過至少500 ms的15 … 30 VDC脈沖重新接通所有脫扣通道

通過脈沖序列接通/關斷任意通道

功率損失Pl：≤ 0.84 W; ≤ 10 W (4 x 10 A)

典型效率：99 %

電路保護：

內部保險絲：每通道T 15 A

安裝方式：DIN-35型導軌

重量：170g

工作環境溫度(運行時)：-25 … +70 °C

存儲溫度：-25 … +85 °C

相對濕度：5 … 96 % (無冷凝)

相關型號：

787-3668

787-1668

787-3664
