編碼器作為運動控制與位置反饋的核心中樞，其性能水平直接決定整機系統的控制精度、運行穩定性與作業效率。而編碼器的性能突破，離不開核心控制單元MCU的技術賦能。

市面上的傳統通用MCU難以滿足新一代編碼器對極致性能的追求，基于這一行業需求，極海全新發布首款G32R430高精度編碼器專用MCU，旨在從系統架構到外設規格，全方位助力磁/光/感編碼器實現精度、功耗、實時性等多維度的跨越式突破。

高能效&低延遲處理性能

極海G32R430編碼器專用MCU，搭載Arm? v8.1-M架構最新一代Cortex-M52內核，最高主頻達128MHz，可為復雜編碼器任務提供強勁算力；支持ITCM和DTCM緊耦合存儲拓展，實現指令與數據的零等待訪問；配合4KB Cache高速緩存，顯著提升代碼執行效率，確保位置信號的實時處理與極低響應延遲，為高精度運動控制提供可靠保障。

自研ATAN指令，賦能微秒級角度計算

內置硬件TMU，支持極海自研高效ATAN電角度計算硬件擴展指令，該創新設計可將復雜三角函數運算硬件化，實現優于0.0001°的ATAN測量精度和小于1μs的編碼器電角度輸出延遲，輕松捕捉最細微的角度變化，整體位置響應速度較傳統提升40%，大幅強化伺服系統位置反饋實時性，為控制環路響應速度賦能升級。

高靈敏信號采集

配備2個16位高精度ADC，支持規則序列、注入序列、單次及連續采樣模式，通過主從模式可實現多通道同步采樣；支持差分及單端輸入，其中差分輸入有效位13.5-bit（支持過采樣進一步提升有效位）；并能精準支持≥17-bit的磁編碼器與≥23-bit的光編碼器，從信號源頭保障數據的純凈性與準確性，從容應對各種嚴苛信號采集挑戰。

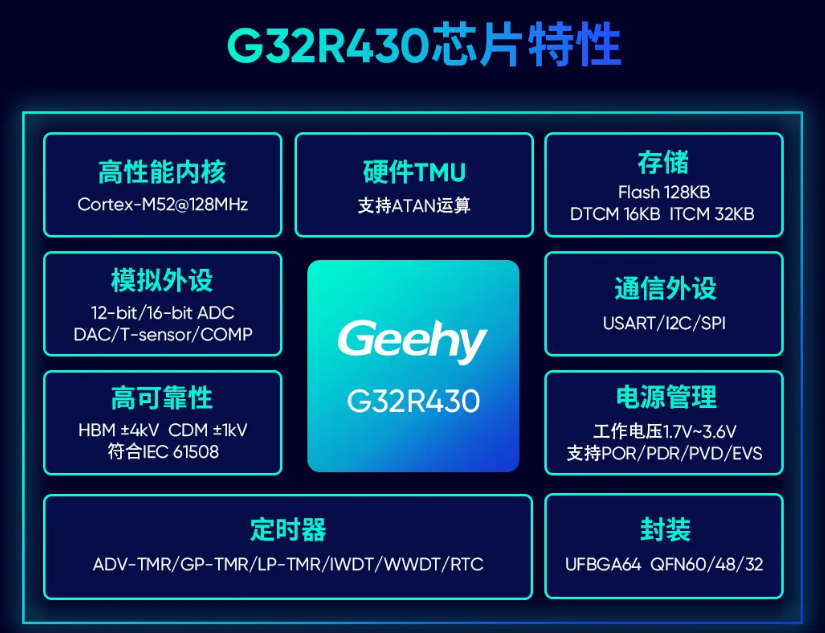

高度集成，簡化系統設計

通過將關鍵功能的高度集成，G32R430將復雜模擬外設、通信資源和電源管理電路整合于單芯片內，有助于極大簡化系統設計，降低生產成本。

?1×12位ADC，最多支持14個外部通道和2個內部通道，滿足多路信號采集需求；

?2×10位DAC，可配置比較器輸入，靈活實現信號處理；

?4×可編程模擬比較器，支持快速過零檢測與窗口比較；

?1×高精度溫度傳感器，支持溫度補償，保障極端工況下的測量穩定性；

?支持主電電壓檢測EVS，可精準判斷系統上電/掉電狀態，無需外部監測，助力PCB板面積實現更小尺寸、降低BOM成本。

集成多個高速通信接口資源，可為編碼器與伺服驅動器、PLC、工業控制器等設備搭建高速、穩定的數據傳輸通道。

?2×USART，最大傳輸速率16Msps，支持RS485發送使能I/O自動控制

?1×I2C，最高支持400kHz

?1×SPI，主從模式最大傳輸速率50Mbit/s

?兼容多摩川/BiSS-C/SSI/SPI等編碼器協議

G32R430高集成化設計不僅提升了系統可靠性，更實現了硬件資源的極致利用，有效助力緊湊型高性能控制系統的應用開發。

超低功耗設計，突破能效瓶頸

支持停機、待機兩種低功耗模式，其中Stop模式功耗＜15μA，喚醒時間＜20μs；Standby模式功耗＜2μA，喚醒時間＜50μs，有效延長電池供電編碼器的運行時間，同時依托微秒級快速喚醒能力，可確保實時控制任務的無縫響應，完美兼顧節能與高性能需求。對比傳統編碼器功耗降低約50%。

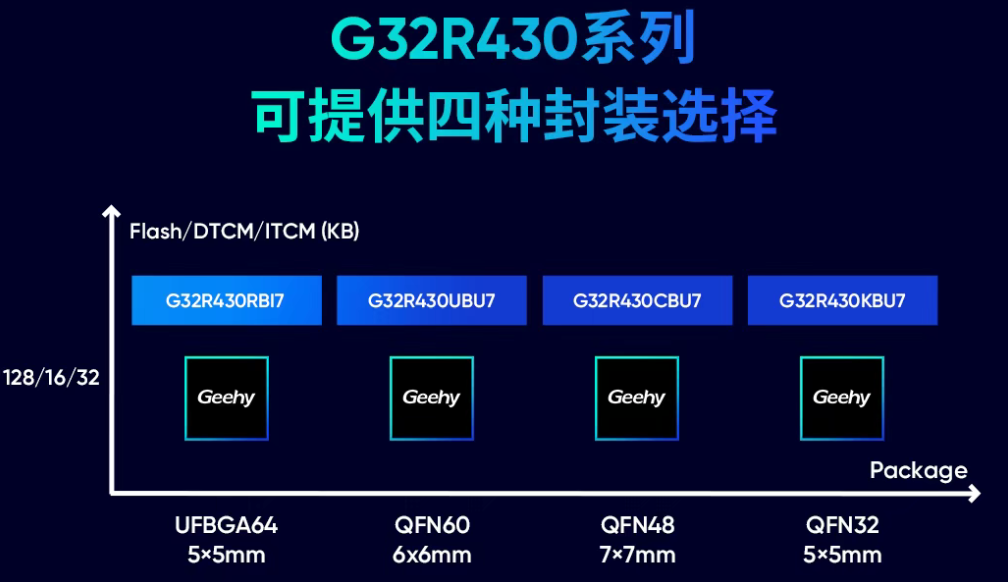

G32R430工作電壓1.7V~3.6V，工作溫度覆蓋-40℃~105℃，符合IEC 61508工業級標準，可適應復雜工控環境；ESD抗干擾性能強，HBM 4kV/CDM 1kV；并支持上電/掉電復位和可編程電源電壓檢測器。G32R430系列提供UFBGA64、QFN60、QFN48、QFN32四種緊湊型封裝選擇，可滿足不同應用場景需求。

全方位生態支持，加速產品落地

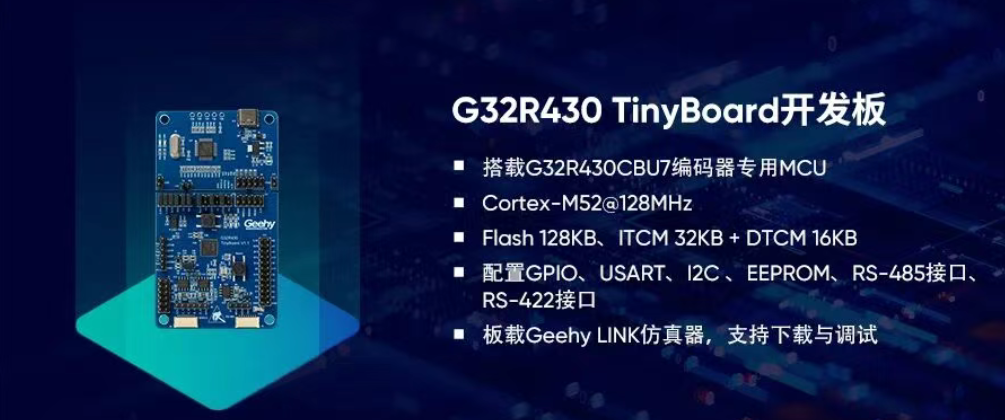

G32R430具備完善的生態開發體系，可提供詳細的數據手冊、用戶手冊、應用筆記等技術文檔資料；配套SDK軟件開發包、TinyBoard開發板等軟硬件工具以及磁電式絕對編碼器參考方案；同時兼容Keil、IAR等主流IDE集成開發環境；可從設計到量產，全方位助力工程師快速上手、高效開發，最大化縮短項目落地周期。產品現已支持派樣，索樣可聯系極海各辦事處銷售經理。

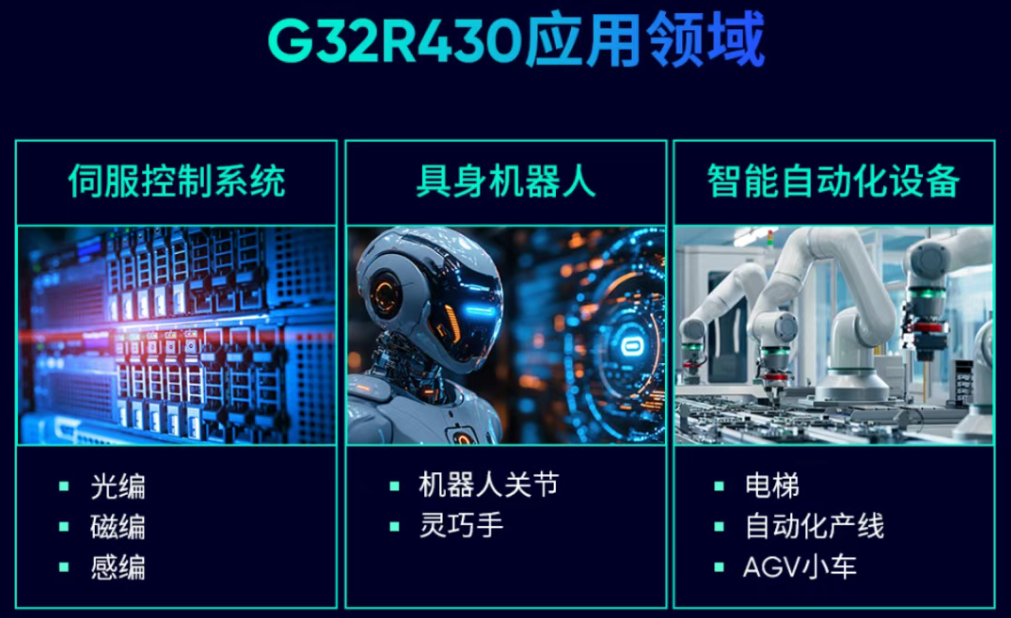

G32R430可廣泛應用于伺服控制系統、具身機器人以及智能自動化設備等應用領域。

G32R430是繼G32R501實時控制MCU/DSP后的又一次技術突破，更是極海深耕“工業MCU+”戰略的又一堅實落子。極海現已構建“控制+傳感+驅動”全棧式工業芯平臺。未來，極海將進一步強化在工業核心芯片領域的技術壁壘與市場競爭力，深度賦能工業自動化、具身機器人、智慧能源、新能源汽車以及低空經濟等熱門賽道，以更具創新性與可靠性的芯片產品及方案，破解高端工業芯片 “卡脖子” 難題，助力中國工業高質量發展！
