RiLineX

全新一代配電平臺

安全 高效 便捷

在時間與成本壓力與日俱增、人才短缺困境難以緩解的當下，盤柜制造和開關設備制造行業正面臨著巨大挑戰，每一環節都亟待加速提效以破局，配電技術領域也不例外。在此背景下，威圖全新一代配電平臺——RiLineX應運而生。

RiLineX作為一款創新產品，它能夠大幅提升規劃效率，提升60mm母線系統的安裝速度75%，為行業帶來新的發展契機

傳統應用痛點

盤柜向來是一項耗時費力的工作。對于設備工程公司而言，規劃和安裝過程十分復雜。同時，具備相關技能的專業人才十分短缺，這進一步加劇了行業困境。即便2000年代初就已推出的60mm母線技術，但仍然因?yàn)檎加贸叽绲葐?wèn)題無法完全滿足現實需求，需要進一步優化。

在傳統母線系統安裝方式中，安裝扁銅排（間距為60mm）需使用適當?shù)闹Ъ埽乙獫M足項目具體的間距和短路耐受電流要求。然而，這導致無法在特定位置安裝組件，空間占用在規劃設計階段就必須予以考慮。此外，裸露的觸點存在安全風險，為保護工作人員，需在調試前將塑料防護罩剪裁成合適尺寸，這不僅產生廢料，造成塑料浪費（平均每個系統按尺寸剪裁防護罩會產生1.9kg的塑料廢料），還增加了額外的工作時間。

威圖全新一代配電平臺RiLineX

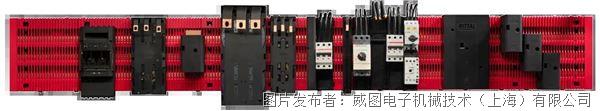

威圖全新一代配電平臺RiLineX實現了重大突破，大大加快了規劃和安裝速度。

1安裝便捷

●在全新的母線系統中，銅排無需特殊支撐，可直接卡裝在配電底板。

●這意味著用戶可以在任意位置規劃或安裝組件，無需再為空間損失而煩惱，規劃過程更加靈活高效。

2防護升級

●該系統無需復雜剪裁，防護罩從一開始就覆蓋在銅排上，為操作人員提供了可靠的安全保障。防護罩的防護等級為IP2XB，可阻隔直徑大于或等于12mm的固體異物。

●正面防護罩防護等級可升級到IP 3X，能阻隔直徑小至2.5mm的固體異物，且杜絕了手指接觸的可能性。

●這種設計使威圖能夠提供最高65kA的抗短路電流強度，規劃人員和用戶均可信賴這一完全安全的解決方案。

●RiLineX最高適用于1,000V的交流電壓應用和最高1500V的直流電壓應用，應用范圍廣泛。

3效率提升

●減少了從規劃設計、裝配到維護的工作量，提高了工程效率。

●最高可減少30%的設計工作和75%的裝配工作。

●創新的底板和組件搭接系統簡化了安裝工作，有助于輕松實施針對特定項目的模塊化解決方案。

●模塊化設計使底板易于維護，為用戶提供了便利。

為提高解決方案在應用中的靈活性，威圖根據客戶的不同應用，提供了兩種不同的使用方法。在其中一種方案中，RiLineX平臺可作為一個完整的底板（可在極短的時間內完成安裝）用于威圖AX緊湊型機柜和VX25機柜（最大尺寸為1,200mm）。

另一種方案中，RiLineX平臺則可以自行組裝并安裝在機柜中。這種辦法非常適合預先了解布置需求的標準應用，可為用戶降低成本。

4靈活配置

●開放式的模塊化系統提供了完全自由的配置資源。它可根據客戶要求設計長達2.4m甚至更長的系統，并通過并柜連接件進一步增加系統的靈活性。用戶只需知道安裝底板的長度，即可以200mm為單位靈活組合各個模塊。

●威圖標準安裝底板的安裝模式相同，用戶只需根據系統尺寸剪裁標準母線，然后將銅排牢固地固定在底板上，就能確保系統具備抗短路能力。

●該系統還可提供不帶銅排的套件，在國際應用場景中，無需將重金屬?gòu)囊粋€(gè)大洲運到另一個大洲，既節約了成本，又有利于環保。

●RiLineX的底板只需在安裝場地與各種截面的銅排或鋁排（具有高性價比）一起使用即可，甚至后續需要多個機柜并柜也非常簡單，威圖新型RiPower配置系統可在規劃階段提供支持，幫助用戶更好地完成項目規劃。

5面向未來

●該系統將提供電流高達800A的三極解決方案，未來還將推出四極系統。

●此外，該平臺適用于直流電應用，將在工業應用（尤其是可再生能源領域）發揮重要作用。

●RiLineX底板不僅可以水平安裝在并聯機柜中，還可以縱向安裝在IT等應用中，滿足了不同場景的安裝需求。

未來，RiLineX將以全新的姿態，深度賦能中國制造業的轉型升級，與客戶和伙伴共同攜手，邁向更智能、可持續的工業未來。
