在現代大型火力發電、石油化工及生物質發電領域，鍋爐汽包（Steam Drum）被公認為整個工藝流程中對安全要求最嚴苛的測量點之一。作為電站鍋爐的核心組件，汽包不僅負責飽和氣體的分離，還承擔著儲存水量、調節熱工平衡的關鍵任務。

　　在高達 400 °C 的高溫極限界限下，如何實現汽包液位（Water Level）的精準控制與高低液位（High and Low Water Level）的冗余報警，直接關系到機組的運行壽命與作業人員的安全。

　　本文將結合計為自動化（Jiwei）在某 660MW 機組配套鍋爐中的成功應用案例，深入解析 JWrada? 80GHz 高頻雷達液位計 與 Ring-11 高溫高壓音叉液位開關 如何形成強強聯手的“軟硬雙控”方案。

一、 汽包液位監測：發電廠的“生死線”

　　汽包液位是鍋爐運行中最重要的參數之一。

? 液位過高（滿水）： 飽和蒸汽帶水進入過熱器，會導致熱交換效率下降，甚至引發氣輪機葉片的水擊物理損傷，造成災難性事故。

? 液位過低（缺水）： 鍋爐水循環被破壞，導致受熱面管壁因干燒而過熱爆裂，引發鍋爐停爐事故。

　　然而，在高壓環境下，水分子的物理特性發生了巨大變化，傳統的測量技術（如差壓式、電接點式）面臨重重挑戰：

1. 密度變化： 飽和蒸汽與飽和水的密度隨著壓力升高而趨向接近，差壓測量容易產生巨大誤差。

2. 氣相干擾： 汽包內充斥著高密度、高速流動的飽和蒸汽，微波或超聲波信號極易被吸收或散射。

3. 極高要求： 該工況不僅要求連續測量，更要求具備獨立的硬件極限聯鎖保護。

二、 連續測量方案：JWrada? 80GHz 高頻雷達的“穿云破霧”

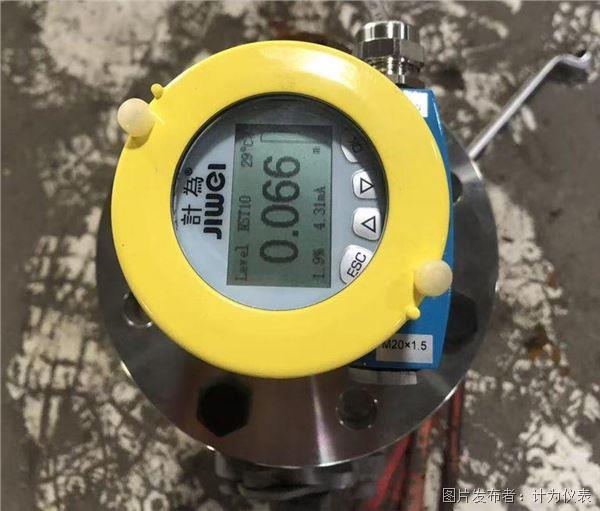

　　針對汽包內部復雜的飽和蒸汽環境，計為推出的 JWrada? PRO 高頻雷達液位計 展現出了降維打擊式的性能優勢。

1. 80GHz 毫米波：極致的聚焦能力

　　在汽包狹窄的旁通管或預留安裝位中，JWrada? PRO 僅有 3° 的波束角，確保了雷達波能量高度集中。它能夠像手術刀般避開管壁結垢或內部構件，直接捕獲氣液界面的反射信號，測量精度可達 ±1mm。

2. 云端遠程協同：獨家軟件調試技術

　　計為 JWrada? 的核心競爭力之一在于其自主研發的云端遠程調試系統。

　　在某電廠調試初期，由于汽包內部壓力劇增導致介質介電常數（εr）發生非線性波動，回波信號一度變得雜亂。計為工程師無需進入高危現場，而是通過云服務器，遠程調用了設備的回波曲線與 EFT（干擾抑制曲線）。

　　工程師在線優化了“蒸汽補償系數”與動態增益（Dynamic Gain），通過軟件算法對高壓氣相干擾進行精準過濾。這種“云端診療”能力目前國內同類廠家尚難企及，極大地提升了系統的開車效率。

三、 極限聯鎖方案：Ring-11 音叉的“金剛之軀”

　　如果說雷達是“眼睛”，那么 Ring-11 高溫高壓音叉液位開關 就是汽包安全最后的“斷路器”。

1. 極端工況的承受力

　　汽包內部 400 °C 的高溫是大部分電子元器件的噩夢。Ring-11 專門針對此類極端工況設計，其叉體采用耐高溫合金材質，通過高難度的全焊接密封工藝，能夠承受最高 160 bar 的靜壓，確保在高溫高壓環境下叉體頻率始終穩定。

2. 防誤報：不懼掛料與氣泡

　　鍋爐水中往往含有化學藥劑或雜質，容易產生泡沫。Ring-11 采用基于頻率偏置原理的叉體檢測技術。它只對接觸到的液相產生頻率響應，而對飽和蒸汽產生的干擾或掛料具有極強的免疫力。這種“只認液不認汽”的特性，確保了在高/低水位報警時的絕對可靠，杜絕了誤報警導致的非計劃停爐。

四、 真實案例：660MW 機組配套鍋爐汽包項目

項目背景：

　　華中地區大型火力發電廠，原有的電接點液位計在高壓工況下頻繁誤報警，且因陶瓷密封老化導致漏汽現象頻發，嚴重威脅生產。

解決方案：

　　該電廠引入了計為 JWrada? 雷達液位計 作為主連續液位監測，并在汽包兩側分別布置了四臺 Ring-11 音叉液位計 作為高高水位與低低水位的聯鎖跳機保護。

實戰表現：

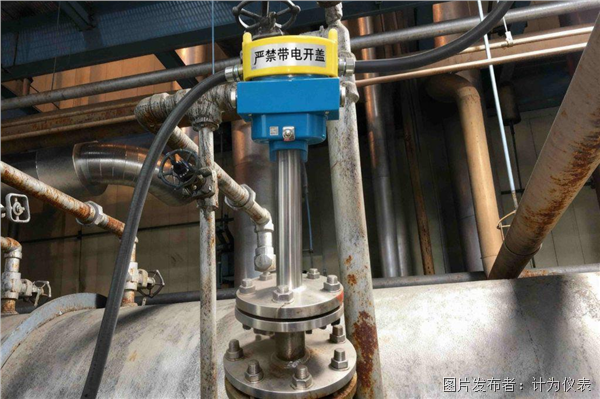

1. 安裝調試： 計為雷達直接安裝在既有的測量筒（旁通管）頂部。通過云平臺遠程設置，工程師僅用 15 分鐘便完成了對 3 米旁通管底部的固定干擾屏蔽，回波質量等級（Quality）穩定在 80dB 以上。

2. 安全守護： 在一次給水泵故障導致的瞬時高水位異常中，Ring-11 精準捕捉到了液位到達警戒線的瞬間，迅速動作信號，觸發了保護系統緊急排污，成功避免了滿水事故的發生。

五、 客戶獲益：不僅僅是可靠

1. 降本增效： JWrada? 和 Ring-11 的非接觸或長壽命設計，減少了傳統儀表每年的拆檢與密封件更換成本。

2. 運維簡單： 獨特的軟件優勢（故障碼查看、參數一鍵備份）讓現場電儀人員僅需通過手機或電腦云端便可掌握所有儀表動態。

3. 數據透明： 實時回波曲線與 EFT 曲線分析，讓看不見的汽包內部液位變成了看得見、可分析的數據流，為電廠的數字化轉型提供了數據支撐。

六、 總結

　　鍋爐汽包（Steam Drum）液位測量是一場關于精度與安全的持久戰。計為自動化通過 JWrada? 雷達液位計 的智能化測量與 Ring-11 音叉開關 的硬核防護，為能源行業提供了一套閉環式的安全方案。

　　在國產化替代、自主研發軟件優勢以及云端遠程運維的加持下，計為正以更強的力量、更具技術感的姿態，守護著每一顆工業心臟的平穩跳動。

　　您的鍋爐汽包是否也面臨測量漂移或頻繁維護的煩惱？我們可以為您提供包含現場勘查、回波仿真以及云端調試在內的全生命周期服務。選擇計為，讓汽包液位監測進入“智慧+冗余”的新方案。
