在石油化工行業，雷電災害是引發火災、爆炸和設備故障的主要風險之一。根據國家標準GB 50650-2011《石油化工裝置防雷設計規范》和GB 50057-2010《建筑物防雷設計規范》，化工廠的防雷設計必須考慮裝置的爆炸危險性、建筑物分類以及雷電活動的區域特征。這些標準強調，防雷系統應覆蓋直擊雷防護、感應雷防護、接地和等電位連接，形成一個綜合防護網絡。隨著智能化技術的應用，傳統防雷措施已逐步向實時監測、預警和自動化響應方向演進。

防雷系統的基本原則與分類

GB 50650-2011規范適用于以石油、天然氣、煤及其產品為原料的化工裝置及其輔助設施的防雷設計，不包括原油采集和長距離輸送。該標準將防雷場所分為廠房房屋類、戶外裝置區和排放設施類，并要求根據爆炸危險環境（如0區、1區、2區）進行分類設計。GB 50057-2010則將建筑物分為第一類、第二類和第三類防雷建筑物，其中石油化工裝置常被歸為第一類或第二類，需采用嚴格的外部和內部防雷措施。

化工廠防雷設計的核心原則包括：預防直擊雷、抑制感應雷、確保接地可靠，并通過智能化手段實現動態監測。系統應覆蓋總配電房、罐區、生產安全裝置區等關鍵區域，構建多層次防護體系。智能化防雷強調集成傳感器、數據采集和遠程監控，實現雷電風險的提前預警和故障診斷，避免靜態防護的局限性。

防雷石化智能防雷系統組成概述

化工廠智能化防雷系統主要由外部防雷子系統、內部防雷子系統、接地與等電位連接子系統以及智能化監測預警子系統組成。這些子系統相互協作，形成閉環防護。

1. 外部防雷子系統

外部防雷主要針對直擊雷，旨在攔截雷電流并安全導入大地。根據GB 50057-2010，該子系統包括接閃器、引下線和接地裝置。

接閃器：采用避雷針、避雷帶或避雷網，安裝在建筑物屋頂、罐頂或高架結構上。對于罐區，接閃器應覆蓋儲罐頂部和周邊區域，確保雷擊點在防護范圍內。標準要求第一類防雷建筑物的接閃器保護半徑計算基于滾球法，滾球半徑為30m。

引下線：利用建筑物鋼筋或專用導體將雷電流從接閃器引至接地裝置。引下線間距不應超過18m，且與易燃易爆物質保持安全距離。戶外裝置區如罐區，應使用鍍鋅鋼絞線作為引下線，避免腐蝕。

接地裝置：采用水平接地體和垂直接地極組合，形成環形接地網。接地電阻值應小于4Ω（GB 50650-2011規定）。在土壤電阻率高的區域，可使用降阻劑或擴展接地網面積。

這一子系統確保雷電流快速泄放，防止火花引發爆炸。

2. 內部防雷子系統

內部防雷針對雷電電磁脈沖（LEMP）和浪涌電壓，保護電氣和信號系統。GB 50057-2010要求在電源、信號和網絡線路入口處安裝浪涌保護器（SPD）。

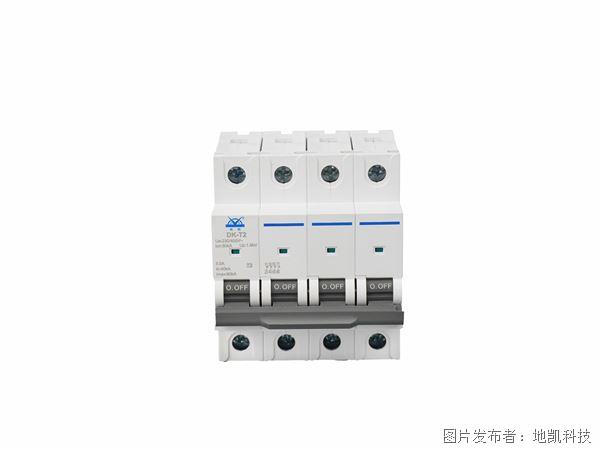

電源側防護：在總配電房、罐區配電柜等位置安裝電源SPD。SPD應分級配置，第一級用于粗保護，承受高能量浪涌；第二級用于精細保護。推薦使用DK-25G 4P浪涌保護器（AC440V），其最大持續工作電壓為440V，標稱放電電流為25kA。該產品搭配后備保護器DK-T1 4P，可承受30kA的分斷能力，確保在浪涌沖擊下不發生短路或爆炸。

信號網絡側防護：針對儀表、執行機構和控制網絡，配置重型安裝信號SPD。覆蓋罐區和生產安全裝置區，防止感應雷侵入自動化系統。推薦產品包括DK-NDCT/RJ45-8SG信號防雷器，用于RJ45接口的網絡防護；熱插拔式DK-DCM 12/24/48路信號浪涌保護器，便于維護；本質安全型DKA-nDCP 12/24/48信號防雷器，適用于爆炸危險環境；防爆型DKA-nDCP 24J信號浪涌保護器，滿足1區或2區要求。這些產品支持多路并聯，響應時間小于1ns，插入損耗低。

內部防雷強調分級防護和協調配合，SPD的電壓保護水平應低于設備絕緣耐壓的1.2倍。

3. 接地與等電位連接子系統

接地是防雷系統的基石，GB 50650-2011要求所有金屬部件實現等電位連接，防止電位差引發火花。

接地網：采用聯合接地方式，儀表接地、電氣接地和防雷接地共用一個接地裝置。接地環應包圍整個廠區，埋深不小于0.6m。

等電位連接：在配電柜、罐體、管道和設備間設置等電位連接帶，使用銅導體（截面不小于16mm2）連接。信號線屏蔽層應在控制室側接地，避免接地環路干擾。

這一子系統確保雷電流均勻分布，降低跨步電壓和接觸電壓風險。

4. 智能化監測預警子系統

智能化是現代防雷的核心創新，集成物聯網、傳感器和數據分析，實現實時監控。

監測組件：部署雷電計數器、接地電阻測試儀和SPD狀態傳感器。雷電預警模塊監測大氣電場強度，提前30-60分鐘發出警報。

數據平臺：通過無線通信（如4G/5G）將數據上傳至中央控制平臺，支持遠程診斷和故障定位。系統可集成AI算法，分析歷史雷擊數據，優化防護策略。

預警機制：當接地電阻超過閾值或SPD劣化時，自動觸發警報，并聯動安全裝置（如斷電或隔離）。

智能化子系統提升了系統的主動性，適用于多雷區化工廠。

智能防雷部署方案設計

化工廠防雷部署應分階段實施：調研、設計、安裝和驗證。

調研階段：評估雷電活動密度、土壤電阻率和裝置布局。參考GB 50057-2010，計算預期雷擊次數（Ng = 0.1 × Td × A，其中Td為雷暴日數，A為等效面積）。

設計階段：電源側在總配電房和罐區安裝DK-25G 4P SPD，信號側覆蓋儀表網絡，使用DK-NDCT/RJ45-8SG等產品。等電位連接網應覆蓋所有區域，確保無孤島。

安裝階段：SPD安裝于線路入口，接地線采用絕緣導體。智能化模塊集成于現有SCADA系統。

驗證階段：進行接地電阻測試（小于4Ω）和SPD性能檢驗。定期維護，包括每年雷雨季前檢查。

典型部署示例：在罐區，外部防雷使用避雷針覆蓋儲罐，內部防護安裝信號SPD于執行機構，智能化監測實時跟蹤接地狀態。
