在物位測量領域，阻旋料位開關和射頻導納料位開關是兩種常見且成熟的固體物料檢測方案，被廣泛應用于粉狀、顆粒狀物料的料位控制與報警中。例如，在電廠煙氣除塵系統灰?guī)臁⒓Z食倉儲系統、建材行業原料庫等應用環境中，這兩類產品憑借結構簡單、成本低、安裝維護方便等優勢長期占據市場。

　　然而，當測量對象為帶壓料倉（如帶壓輸灰倉、密閉反應釜、化工釜體等）時，這兩種方案卻極少被采用。這是由于它們的工作原理、結構特性以及長期運行中表現出的固有局限性造成的。本文將從原理、結構、密封、防護以及安全風險等多個層面進行剖析，幫助工程師和選型人員理解為何射頻導納料位開關和阻旋料位開關不適用于帶壓料倉測量，并提供更安全、可靠的替代方案建議。

一、阻旋料位開關與射頻導納料位開關的工作原理

1. 阻旋料位開關的基本原理

 阻旋料位開關

　　阻旋料位開關（Rotary Paddle Level Switch）是通過一個旋轉的葉片（槳葉）來檢測料位。一臺微型電機驅動葉片持續旋轉，當葉片遇到物料阻擋時，其阻轉導致電機扭矩變化，繼而通過機械離合裝置觸發開關信號輸出。

　　具體工作過程如下：

? 啟動時，葉片在空倉位置自由旋轉；

? 當物料填充到葉片位置時，葉片阻力上升；

? 電機感知扭矩增大，通過離合器機構觸發停轉；

? 控制單元輸出報警或控制信號。

　　這種依賴 機械運動和摩擦變化 的檢測方式在很多干粉、顆粒料場合下表現穩定，是工程上最早推廣的物位檢測技術之一。

2. 射頻導納料位開關的基本原理

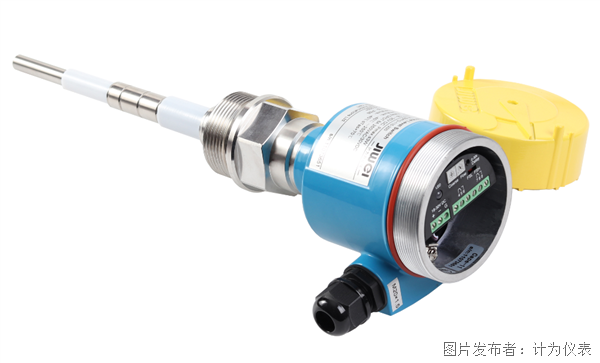

射頻導納料位開關

　　射頻導納料位開關（RF Admittance Level Switch）本質上是電容式測量技術的延伸，通過探頭與罐體間的電抗變化來感知物料是否觸及探頭。

　　其核心原理是：

? 探頭與罐體之間構成一個電橋振蕩電路；

? 當探頭未被物料覆蓋時，電抗保持穩定，振蕩信號持續；

? 當物料覆蓋探頭時，電抗發生明顯變化，導致振蕩停止；

? 后級電路檢測振蕩變化，輸出物位指示或控制信號。

　　為了避免掛料干擾檢測，射頻導納料位開關采用測量極與保護極對等電位、同頻率隔離設計，從而使掛料不會產生不必要的信號干擾。

二、帶壓料倉對檢測裝置提出的特殊要求

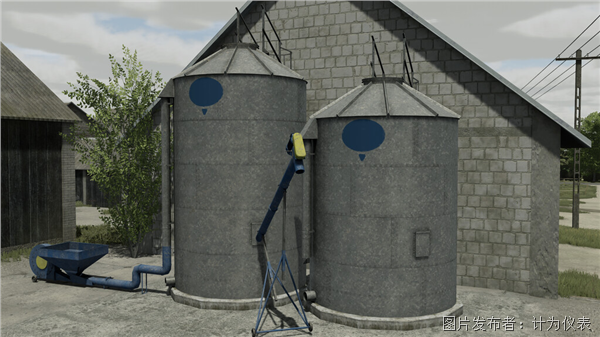

　　所謂帶壓料倉，是指在工作過程中內部保持一定氣體壓力（正壓或負壓）的料倉，例如：

? 輸灰系統中的帶壓灰斗；

? 高溫反應釜、壓力容器；

? 密閉氣力輸送管道倉室；

? 真空抽吸式料倉等。

　　這種工況對檢測儀表提出了嚴格要求：

① 高可靠的密封性

　　帶壓環境中，物料與氣體有強驅動力向外滲透，任何微小縫隙都會導致粉塵、氣體侵入儀表內部。

② 極低的滲透風險

　　粉塵細顆粒在壓力差下會大量侵入檢測腔體，造成誤動作或元件損壞。

③ 強防護等級

　　要求儀表能防止氣體/粉塵進入內部，同時在高溫、高濕、化學介質環境下長期可靠運行。

 ④ 安全風險管理

　　部分壓力罐體內部填充惰性氣體或可燃?xì)怏w，一旦滲漏出外會造成嚴重安全事故，因此測量設備本身的結構必須具備高安全保障能力。

　　這些要求遠超過一般常壓料倉的環境，因此很多在常壓下表現良好的測量方案在帶壓條件下就面臨嚴峻考驗。

三、阻旋料位開關為何不適用于帶壓料倉

1. 核心結構上的密封弱點

　　阻旋料位開關的關鍵部件是電機、主軸、軸承與葉片。由于這個機構本身需要運動，因此在電機與外套管、端蓋之間不可避免存在一定間隙。這些間隙在常壓下大多不會產生明顯問題，但在帶壓狀態下會被放大：

? 粉塵在壓力作用下不斷通過間隙向內部侵入；

? 初期可能導致主軸卡阻；

? 粉塵持續堆積進一步擴大間隙；

? 終極可能使粉塵直接進入電機內部及電子模塊。

　　這種滲透過程是漸進性的，但一旦發生，后果嚴重：

? 主軸運行不暢，需要定期清理；

? 粉塵進入電機與電子模塊造成功能失效；

? 高溫粉塵甚至可能燒毀電機線圈或電路板；

? 儀表損壞需要頻繁更換，大幅提高使用成本。

　　帶壓環境的壓力差是粉塵滲透的“驅動力”，阻旋料位開關的結構根本無法形成有效氣密隔離，因此其可靠性顯著下降。

2. 動態部件導致的防護等級難以提高

　　阻旋料位開關無法達到高防護等級（例如 IP66、IP67）是一個客觀事實：

? 動態密封件在長期運行中磨損加快；

? 粉塵容易從運動部件縫隙侵入；

? 長期高壓粉塵侵蝕會破壞原本的密封結構。

　　密封是防護等級的核心，一旦密封性能下降，無論是壓力滲粉還是液體侵入，都會侵蝕電機與電子腔體。

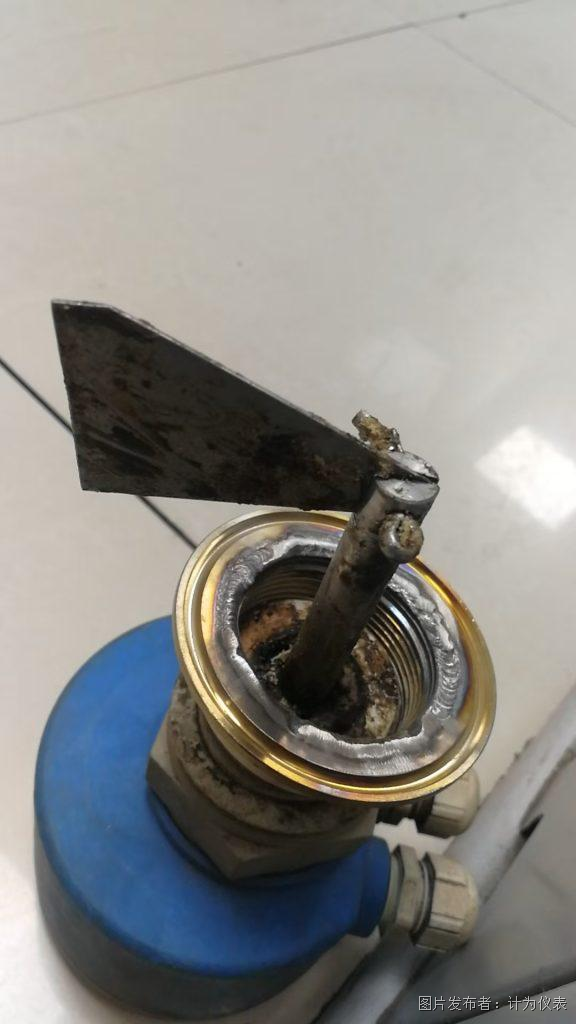

低端阻旋料位開關易卡料，壽命短，頻繁報廢

3. 安全風險不可忽視

　　更嚴重的是，當帶壓料倉內部充填的是惰性氣體、易燃?xì)怏w或高溫蒸汽時，這種粉塵滲透不僅影響儀表性能，還可能：

? 造成電氣部分短路；

? 導致內部可燃?xì)怏w與外界接觸；

? 甚至引發火災/爆炸等惡性安全事故。

　　因此從安全合規角度出發，阻旋料位開關不應作為帶壓料倉的首選方案。

四、射頻導納料位開關為何不適用于帶壓料倉

　　盡管射頻導納料位開關在常壓下具備較強的密封結構（探頭采用特氟龍管與不銹鋼管精密組合），其結構仍存在一些不可忽視的問題：

探頭結構剛性不足

　　射頻導納料位開關的探頭通常由不銹鋼外管和特氟龍內管組成，兩者通過滾壓工藝形成密封體。但由于探頭較細長，剛性相對較弱，在帶壓工況下，粉塵會對探頭側壁產生沖擊，氣體壓力會迫使粉塵通過微小間隙進入。在溫度升高的情況下，特氟龍材料會老化、收縮或產生微縫。這些微小間隙在長期帶壓下逐漸擴大，使粉塵滲入內管與外管之間，再通過間隙進入儀表殼體。

帶壓環境下的滲透加劇

　　在常壓條件下，這種結構的短期粉塵滲透較少，通常不會影響信號穩定性。但在帶壓料倉環境中，粉塵在壓力差驅動下侵入速度更快，滲透會影響探頭電抗特性，粉塵進入儀表內部造成電子模塊堆積與損壞。在壓力持續較長時間的系統中，這種現象會愈加明顯。

安全隱患同樣存在

　　如果帶壓環境內部填充的是非惰性氣體，例如在某些工業領域內部填充參與反應的氫氣，滲透外泄風險極高。氣體泄漏可能產生爆炸風險，甚至在檢測結構上產生熱失控或安全故障。

五、綜合比較：帶壓料倉什么方案更適合？

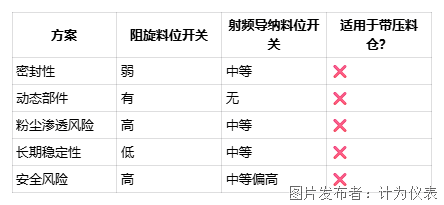

　　從以上分析可以看出：

由此判斷：射頻導納料位開關和阻旋料位開關均不適合帶壓料倉的物位測量。

六、更合適的替代方案

　　對于帶壓料倉測量，通常推薦使用以下方式：

1. 雷達物位計

? 無機械運動部件；

? 完全密封探頭結構；

? 采用微波/頻率調制技術；

? 能適應高溫、高壓、高粉塵環境。

2. 振動式料位開關（振棒 / 音叉）

? 探頭無旋轉部件；

? 密封可靠；

? 安裝后不受氣壓影響；

? 適用高溫粉塵環境。

七、結語：選型不能只看簡單參數

　　很多時候，選型人員只關注表面技術參數，如響應靈敏度、額定電壓、探頭長度以及安裝方式。但在帶壓料倉這種特殊工況下，不能僅僅看指標是否滿足設計院要求，還需要全面評估潛在風險，包括密封性是否足以防止粉塵滲透，是否存在動態運動部件暴露在高壓環境，以及安全防護等級是否足夠高。同時，還要考慮儀表是否長期可靠，維護成本是否低。只有從實際工況出發，結合潛在風險分析，才能推薦既安全又可靠的料位測量方案，從而確保企業安全生產。
