應用背景

　　在鉆井作業過程中，泥漿罐用于儲存和循環鉆井泥漿。罐體內部通常配有攪拌器或噴射裝置，對泥漿進行持續攪拌和混合，以確保介質保持均勻狀態。

　　由于泥漿成分復雜，且在使用過程中可能出現濃稠、沉淀或污染等情況，泥漿罐的液位測量必須具備高度可靠性，并且不受介質性質變化的影響。同時，攪拌器運行產生的強烈擾動，也對測量穩定性提出了更高要求。

　　在這種復雜工況下，傳統接觸式測量方式維護成本較高，因此更適合采用非接觸式雷達物位測量技術。

非接觸式雷達物位測量技術

現場工藝數據

測量任務： 連續液位測量 測量點： 容器（泥漿罐） 測量范圍： 最遠 10 m 介質： 泥漿（鉆井泥漿） 過程溫度： 0 … +90 °C 過程壓力： 0 … 5 bar 特殊挑戰： 強污染、攪拌擾動、介質粘附性強

解決方案：JWrada? 非接觸式雷達物位計

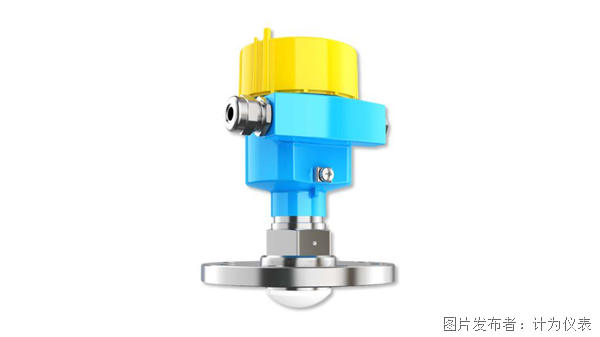

JWrada? 非接觸式雷達物位計

　　針對該應用，采用了 計為 JWrada? 80GHz 雷達物位計 進行連續液位監測，以滿足泥漿罐在復雜工況下的長期穩定運行需求。

　　該產品基于 80 GHz 高頻雷達技術，采用非接觸式測量方式，傳感器安裝于罐體頂部，無需與介質直接接觸。設備通過發射窄波束高頻電磁波信號，當信號到達泥漿表面后產生反射回波，內部信號處理單元對回波進行精確分析與計算，從而確定傳感器與介質表面之間的距離，并轉換為實時液位數據。

　　80 GHz 高頻雷達具有更小波束角和更強信號聚焦能力，能夠有效減少罐體結構反射干擾，提高在復雜工況下的測量穩定性。在泥漿罐應用中，介質通常具有較強粘附性，且罐內存在持續攪拌，液面波動明顯。JWrada? 雷達物位計通過優化回波識別算法與信號過濾機制，可有效抑制虛假回波和干擾信號，確保在強污染與高擾動環境下仍能實現可靠測量。

　　同時，設備支持參數靈活配置，可根據現場工況進行優化調整，實現長期穩定、免維護運行。

應用優勢

1、可靠測量

　　在強攪拌、強污染環境下依然保持穩定信號輸出，確保液位數據連續可靠。

2、不受介質特性影響

　　測量結果不受泥漿密度、成分變化或粘度波動影響，適用于復雜工況。

計為先進的雷達信號處理算法，確保攪拌工況下穩定測量

3、強信號聚焦能力

　　先進的雷達信號處理算法，有效抑制干擾信號，即使在存在攪拌器的情況下也能穩定工作。

4、 免維護運行

　　非接觸結構避免機械磨損，適合長期運行，降低維護成本。

5、安裝簡便

　　緊湊型天線結構，便于安裝與系統集成，適用于現有泥漿罐改造項目。

軟件優勢支持

　　JWrada? 雷達物位計不僅在硬件結構設計上具備高穩定性與工業級可靠性，同時搭載了完全自主研發的軟件系統，實現了軟硬件一體化的智能控制平臺。該軟件平臺為現場調試與設備管理提供了全面支持，使儀表在復雜工況下依然能夠保持優異性能。

　　系統支持多項關鍵功能，包括參數設置與靈活配置，工程師可根據不同罐體結構、介質特性及安裝條件，對測量參數進行精細化調整；支持現場調試功能，便于快速完成設備初始化與工況匹配；具備故障代碼查看與診斷功能，可實時監測設備運行狀態，幫助快速定位異常原因，提高維護效率；同時支持回波曲線分析，通過可視化信號顯示，工程師能夠直觀判斷真實回波與干擾信號，有效識別虛假回波，提高測量可靠性。

　　此外，JWrada? 雷達物位計支持基于云服務器的遠程調試機制。通過安全的云端連接平臺，工程師可與現場人員進行一對一遠程協同調試，即使無需親臨現場，也能實時獲取設備運行數據與信號狀態。遠程模式下可同步查看回波曲線與信號強度變化，結合現場實際工況進行參數優化與算法調整，大幅提升調試效率，縮短項目交付周期。

　　這種云端遠程協作方式不僅提高了工程服務響應速度，也降低了維護成本，為復雜工業現場提供了更加智能化的解決方案。

應用效果

　　在泥漿罐應用中，JWrada? 雷達物位計實現了長期穩定的連續液位監測，為鉆井現場提供可靠的數據支持。設備在高污染、強粘附以及罐內持續攪拌的復雜工況下，依然能夠保持信號穩定與測量準確，有效避免因介質波動或干擾導致的數據異常。

　　得益于80 GHz高頻雷達技術與先進的信號處理算法，儀表能夠精準識別真實回波，抑制虛假回波干擾，從而在高擾動環境中實現可靠運行。同時，非接觸式測量結構避免了機械磨損和介質腐蝕問題，大幅降低設備維護需求，實現長期免維護運行。

　　通過穩定的液位數據輸出，系統能夠更好地實現自動化控制與工藝聯動，提升整體控制水平，優化泥漿循環效率，保障鉆井工藝的連續性與安全性。穩定的液位監測不僅提高了現場運行效率，也為設備管理和過程控制提供了更加智能化的數據基礎。

　　該解決方案為鉆井現場構建了可靠、穩定、智能化的液位監測體系，有效滿足了復雜工業環境下的長期運行需求。
