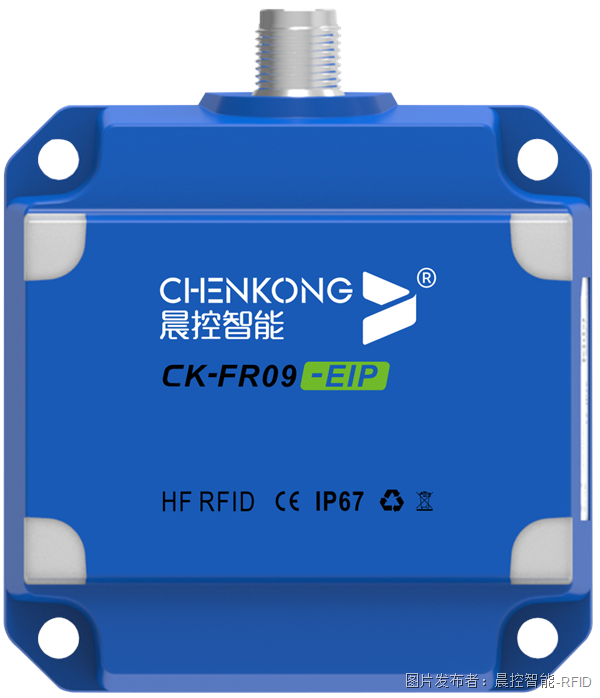

CK-FR09-EIP是一款基于射頻識別技術的高頻RFID標簽讀卡器，比常規讀卡器具有更遠的識別距離，射頻功率可調，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。讀卡器同時支持標準工業通訊協議EtherNet IP，方便用戶通集成到PLC等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

讀卡器自帶Auto-turning自動調諧電路，在不同環境中工作時能自動調節電路參數，使外部環境對讀卡距離的影響降到最小，進一步增強了自身的抗干擾能力, 具有接收靈敏度高、性能穩定、可靠性強等特點。

本期圍繞著CK-FR09系列EtherNetIP協議與匯川InoProShop軟件通訊組態問題：

0、準備階段

RFID讀寫器：CK-FR09系列

PLC軟件：InoProShop

PLC：匯川AC系列PLC

交換機：標準交換機

1、修改設備IP地址

打開配置軟件搜索設備

點擊齒輪修改IP地址，點擊確定保存，重新搜索確定

2、配置設備參數

搜索設備后，雙擊連接

在配置頁面，修改映射內存為128字節，點擊保存，斷電重啟激活

3、添加EDS文件

打開PLC軟件，在網絡組態頁面，點擊導入EDS文件

導入完成后，在網絡設備列表中點擊添加的EDS設備

4、填寫IP

打開添加設備設置

填寫設備IP地址

5、設置映射內存

輸入輸出映射設置為128

6、下載，完成配置

在線下載配置，完成連接
