磁翻板遠傳液位計是一種兼具現場可視顯示和遠程信號輸出的液位測量儀表，廣泛應用于儲罐、反應釜、鍋爐等液位監測場合。它結構簡單、可靠性高，能在高溫、高壓、腐蝕性等復雜工況下穩定工作。本文將帶你詳細了解磁翻板遠傳液位計的安裝要點、調試步驟及使用注意事項。

一、安裝前準備：細節決定成敗

在安裝前，應仔細檢查設備狀態并核對參數：

? 設備檢查：確認液位計測量管和翻板箱無變形，浮子活動靈活，遠傳模塊（如變送器、接線盒）接線完好無損。

? 參數核對：根據介質溫度、壓力、腐蝕性選擇合適的材質（如304不銹鋼、PVC或鈦合金）及法蘭規格（DN25~DN100）。

? 工具準備：扳手、水平儀、卷尺、密封墊片、絕緣膠帶、萬用表等必備工具要齊全。

二、現場安裝：確保垂直穩固與信號精準

1. 安裝位置選擇

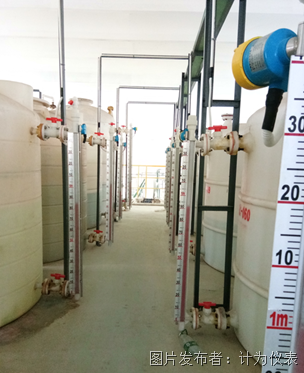

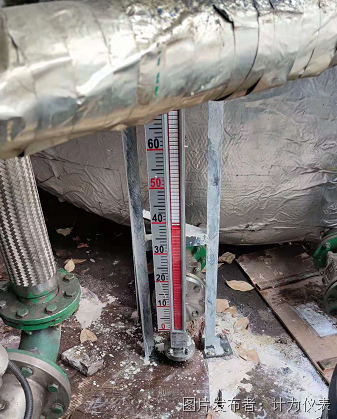

磁翻板液位計一般垂直安裝在容器側面或頂部：

? 側裝式：確保液位計零位與容器最低液位對齊，垂直偏差不超過1°。

? 頂裝式：從頂部插入并固定底部，避免晃動，插入深度應覆蓋最大量程且底部距容器底≥50mm。

2. 法蘭連接與防護

使用合適的密封墊片（如高溫介質選用金屬纏繞墊），對角分步擰緊螺栓以防偏斜；若介質易結晶，應加裝隔離罐防止浮子被粘住。

3. 遠傳模塊安裝

遠傳變送器需緊貼翻板箱外壁，保持磁性對齊（間距≤5mm），并確保接線盒防水、防塵。戶外安裝建議加防雨罩，信號線應避開動力電纜以防干擾。

三、管路與輔助裝置

為保證維護和校驗便利：

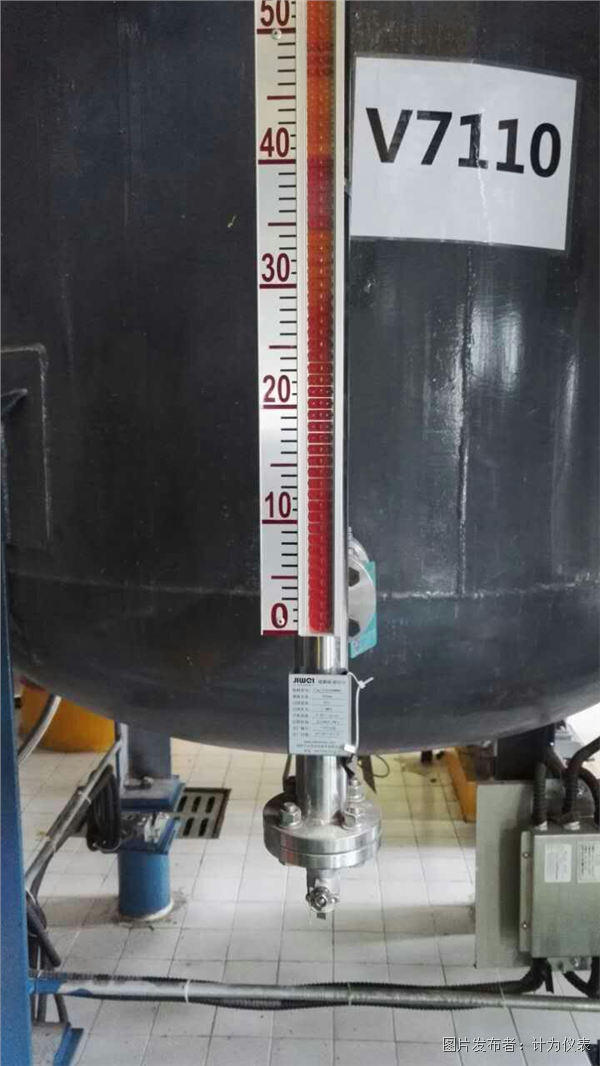

? 液位計底部應加排污閥（DN15~DN20），便于清洗與校準；

? 對高溫介質，應增設截止閥，以便檢修時隔離介質。

四、調試步驟：從機械到信號的精準校準

1. 機械調試（現場顯示）

? 零位校準：將液位降至最低，翻板應顯示“0”，若偏差則微調翻板箱位置。

? 浮子靈活性：緩慢注入液體，觀察翻板是否平穩翻轉、顏色清晰無卡頓。

2. 遠傳信號調試

? 接線檢查：按圖接入控制系統（如DCS/PLC），確認24V電源及信號線極性正確。

? 信號校準：

? 零位應輸出4mA；

? 滿量程應輸出20mA；

? 可通過“Z”（零位）和“SPAN”（量程）旋鈕微調。

? 線性驗證：在0%、25%、50%、75%、100%五個點測量，誤差應≤±0.5%FS。

3. 通訊與聯動測試

如為HART智能型，可用手操器讀取液位、信號強度等數據，確認與現場顯示一致。  在聯動測試中，模擬液位升降，檢查控制室顯示同步性及報警觸發準確度。

五、使用與維護注意事項

1. 介質兼容性：浮子材料要適配介質特性（腐蝕介質用PTFE浮子，高溫選釤鈷磁鋼）。

2. 防磁干擾：液位計周圍1米內避免放置電機、電磁鐵等強磁設備。

3. 空間預留：翻板前方至少預留300mm觀察空間，接線盒開蓋空間≥200mm。

4. 安全規范：高壓設備需先泄壓，易燃環境使用防爆型模塊（Ex dⅡCT4）。

5. 定期校驗：每6個月檢查一次浮子靈活性與信號線性；結晶性介質建議每3個月檢修一次。

六、總結：科學安裝，長期穩定

磁翻板遠傳液位計的可靠性不僅取決于產品質量，更離不開規范的安裝與精準的調試。  只要嚴格按照以上步驟操作，就能實現現場顯示與遠程監控的同步、穩定和精準，為工業液位測控提供長期可靠保障。
