物體的3D檢測在自動化中起著至關重要的作用，因為后續處理實例必須了解其位置、尺寸和形狀。通往 3D 點云的路徑需要多個步驟，可以使用不同的測量技術來解決。

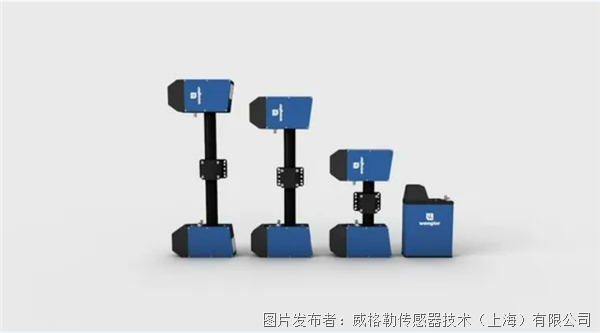

威格勒 3D 傳感器以結構光和三角測量法工作。它由照明光源和攝像頭組成。攝像頭和照明光源與一個點對準，形成一個三角形，即三角測量。這樣可以獲得深度信息。在物體上投射不同的圖案可以創建 3D 點云。

三角測量技術是一種獲取深度信息的方法。照明光源和攝像頭彼此具有一定的距離，并且對準一個共同點。這就形成了一個具有三角測量角的三角形。使用該三角測量角度可以計算深度信息。

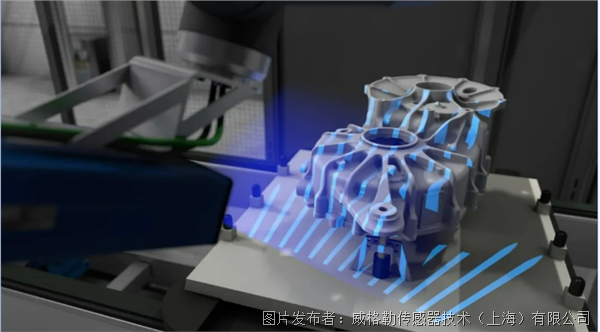

結構光是一種照明技術，使用這種技術，光線可以形成熟悉的圖案，通常是網格或條形圖。通過圖案的變形方式可以識別物體的深度和表面信息。結構光是一測量方法，其分辨率精度小于 10 μm。這意味著可以用它識別物體中如同毛發那么細的裂紋或肉眼無法看到的最小結構。

威格勒 3D 傳感器將多個圖案投射到測量物體上，再通過攝像頭將圖案拍攝下來。從而以3D 方式拍攝物體，并以數字方式將其處理為 3D 點云。這時，物體和 3D 傳感器均不移動。由此可以快速且非常精確地采集數據。

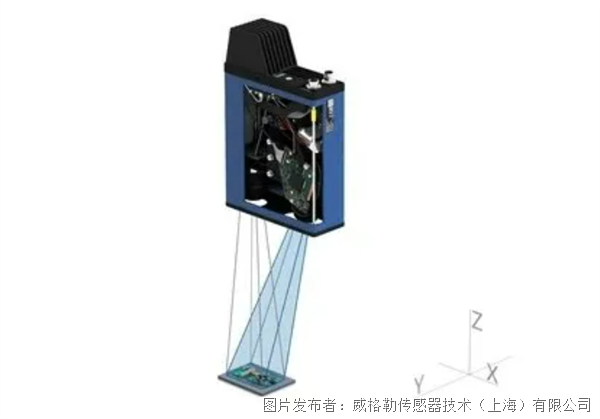

1) 高分辨率攝像頭

2) 光引擎

3) X、Y = 測量范圍

4) Z = 工作范圍

3D 點云：從應用到最終圖像

攝像頭記錄結構光的模式序列。包含所有圖像的數據包稱為圖像棧。根據每個圖案的圖片可以確定每個點（像素）的深度信息。由于攝像頭具有數百萬個像素，并且每個像素可識別灰度，因此可在短時間內生成數百萬字節的數據量。可在功能強大的工業 PC 上或用 FPGA 在傳感器內部處理數據量。內部計算的優點是速度，而在計算機上計算則更靈活。計算結果為 3D 點云。

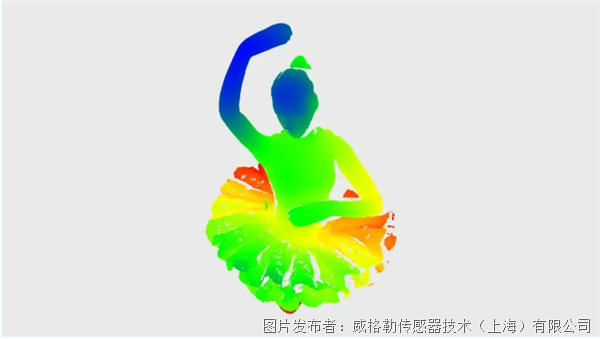

假顏色顯示

通過對點云著色，可以看出物體的深度。強度用不同的色調表示。通過這種假顏色顯示可以直接識別物體的哪些部分位于前景或背景。

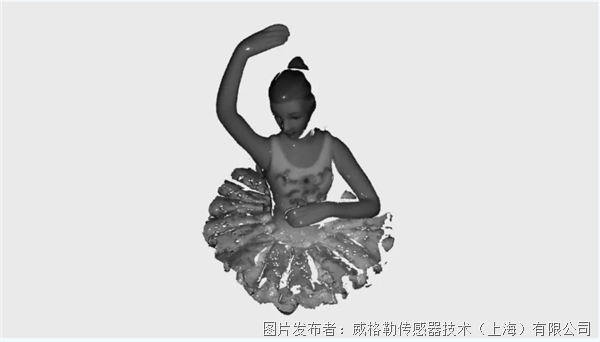

表面信息

威格勒 ShapeDrive G4 型 3D 傳感器不僅提供 3D 點云形式的物體空間信息，而且還提供單個點的亮度強度信息。此值可以用作圖像處理的額外指標，從而提供更好的結果。

wenglor sensoric group來自德國，是一家創新型智能傳感器和圖像處理技術公司。1983 年，Dieter Baur 在德國巴登符騰堡州博登湖旁的泰特南創立了這家創新型家族企業。威格勒的傳感器以近乎 200 種不同的工作原理工作，可以構建安全高效的工業環境。現已逐步發展成為傳感器和機器視覺領域的全球參與者。
