在現代工業領域，尤其是那些具有爆炸性氣體環境的場所，電氣設備的安全性至關重要。

電氣故障導致的火花或高溫可能引發爆炸，造成嚴重的財產損失甚至人員傷亡。為此，本安電路（Intrinsic Safety，簡稱“本安”）技術應運而生，它能夠確保電氣設備在發生故障時不會釋放足夠的能量，從而避免引發爆炸。

然而，關于本安電路是否能與繼電器配合使用，許多人仍然存在疑問。繼電器作為常見的電氣控制元件，是否能在本安電路中安全使用呢？

為了回答這一問題，我們需要先了解本安電路的工作原理以及繼電器的特性，進而探討二者結合的可行性。

本安電路的基本原理

本安電路是一種設計上限制電氣能量輸出的安全電路。它的核心思想是，在任何可能的故障條件下，電流和電壓都不會達到足以引發爆炸性氣體或粉塵點燃的水平。

為了實現這一目標，本安電路通常通過以下幾種方式進行設計：

• 低電壓和低電流：本安電路的工作電壓和電流被嚴格限制在安全范圍內，遠低于引發火花或熱源的臨界值。

•  限能設計：采用電阻、電容等元件限制電路中的能量流動，避免在短路或其他故障情況下釋放過高的能量。

• 電氣隔離：通過隔離變壓器或光耦合器等技術手段，實現設備間的電氣隔離，避免故障傳播。

這種設計保證了即使發生電氣故障，也不會產生足以點燃周圍爆炸性氣體的能量。因此，本安電路被廣泛應用于石油、化工、天然氣等具有爆炸風險的行業。

繼電器的基本工作原理

繼電器是一種利用電磁原理實現電路開關控制的電氣元件。它由線圈、觸點、彈簧等部件組成，當線圈通電時，產生的磁場使觸點發生吸合或分離，從而控制電路的開關。繼電器的主要功能是將低電壓、低電流的信號轉化為控制更大負載的電路信號，廣泛應用于自動化控制系統中。 繼電器工作時，通常會存在一個問題——電弧。在電流通過繼電器觸點時，特別是斷開負載電流時，往往會產生瞬間電弧。雖然在大多數情況下這種電弧是短暫的，但在爆炸危險環境中，這種電弧就可能成為一個安全隱患。如果繼電器在本安電路中使用不當，產生的電弧可能超出電路能承受的能量范圍，進而引發安全問題。

本安電路能否使用繼電器？

既然繼電器在工作過程中可能產生電弧，那它能否與本安電路兼容呢？答案是：可以，但需要特別注意選擇適合的繼電器。

傳統繼電器由于其工作原理的限制，通常不適用于本安電路。因為它們的開關動作可能導致電弧的產生，而這些電弧的能量可能超出本安電路的設計標準，進而引發火花或過熱，從而造成安全隱患。簡單來說，傳統繼電器的電弧會破壞本安電路的低能量限制，失去其防爆的效果。

本安型繼電器的應用

為了在本安電路中安全使用繼電器，工程技術人員開發了本安型繼電器。這些繼電器通過嚴格的設計和控制，確保在任何故障情況下，它們不會超出本安電路允許的能量范圍。

具體來說，本安型繼電器具備以下特點：

• 低功耗設計：本安型繼電器的線圈電流和功耗遠低于傳統繼電器，因此不會對本安電路產生額外的能量負荷。

• 電氣隔離：為了避免負載電路發生故障時影響本安電路，本安型繼電器通常采用電氣隔離技術。它能夠有效隔離控制電路與負載電路，防止電氣故障帶來危險。

• 抗干擾能力：本安型繼電器經過特殊設計，可以有效抗干擾，確保在復雜環境下依然能穩定工作。

這些設計使得本安型繼電器能夠在爆炸性氣體環境中安全使用，并符合相關的本安認證標準。因此，在符合本安要求的電路中，選擇經過認證的本安型繼電器是完全可行的。

本安電路與繼電器的結合方式

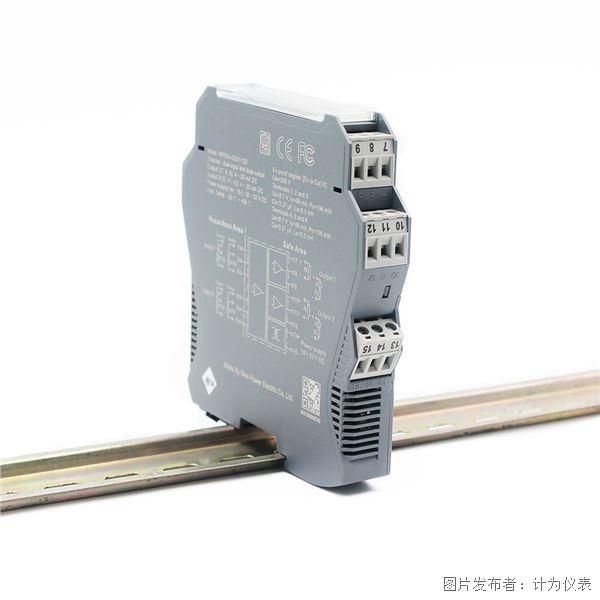

在實際應用中，本安電路與繼電器的結合并不只是簡單的配合，它往往需要采用其他輔助措施來確保電路的安全性。例如，信號隔離器是常見的保護措施之一，它能夠有效地將繼電器控制的高能信號與本安電路的低能信號隔離開，防止高能信號對本安電路造成干擾。

此外，限流電阻和過壓保護元件也是常見的輔助手段，能夠進一步限制電流和電壓峰值，確保電路中即使發生故障，釋放的能量也不會超出本安電路的安全閾值。

綜上所述，本安電路確實可以配繼電器，但前提是必須使用專為本安設計的繼電器。傳統繼電器由于電弧產生的原因，不能直接應用于本安電路中。而本安型繼電器通過低功耗設計、電氣隔離和抗干擾等特性，能夠滿足爆炸危險環境中的安全需求。在實際工程中，除了選擇合適的繼電器外，還應結合信號隔離、限流等措施，確保本安電路的安全運行。了解本安電路與繼電器的關系，對于確保設備安全、提高工作效率至關重要。
