本案例描述了歐德姆精細化學品制造企業對其核心的“三廢”處理中心進行自動化與安全升級的項目。項目中采用了計為 Ring-11 振動式液位開關和計為 Tube-11振棒料位開關，分別解決易燃回收溶劑的高溫高壓限位和高粘度濕污泥的低位報警兩大關鍵難題，顯著提升了系統的安全性、穩定性和環保達標率。

 I. 項目背景

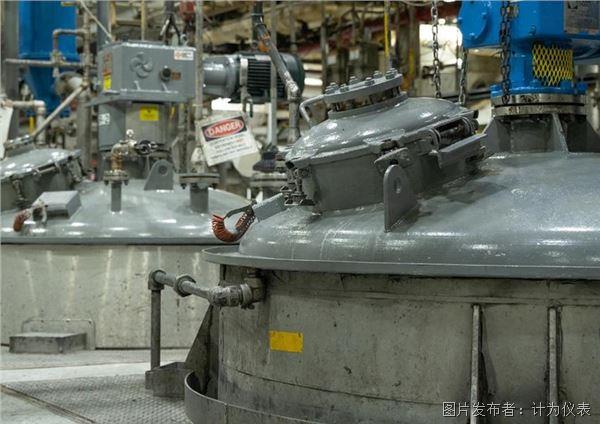

　　歐德姆工廠在生產過程中會產生大量的含易燃有機溶劑的廢液和高含水率的化學污泥。處理中心的核心目標是實現溶劑的循環再利用和污泥的減量化、無害化。

1. 廢溶劑回收站的挑戰（需解決溢流保護）

　　廢溶劑通過精餾塔進行回收，儲存在多個大容量的回收罐中。這些溶劑具有以下特點：易燃性，屬于高度危險化學品，需嚴格防爆；高溫高壓，溶劑需保持在 80°C、0.5 MPa 左右；介質復雜性，溶劑批次不同，密度、粘度、介電常數（K值）波動大。因此，安全要求極高，必須設置最高液位聯鎖保護，一旦超限需立即關閉進料閥并啟動緊急泄壓。然而，傳統的浮球開關在高溫高壓下壽命短，且易被雜質卡住，難以滿足安全要求。

2. 污泥干化倉的挑戰（需解決低位報警）

　　回收后的廢渣和沉淀物被泵送至污泥干化倉。物料特性方面，污泥為含水率高達 60% 的膏狀物，具有極強的粘附性、架橋性和腐蝕性。在工藝要求上，干化倉需要精確監測低料位，以防止螺旋輸送機空轉磨損，并確保干化爐能夠連續進料。然而，傳統的痛點在于，過去使用的電容式開關因污泥的強粘附性造成頻繁誤報警或失效，維護量巨大。

 II. 計為產品的解決方案

　　A廠經過嚴格的技術選型和現場測試，最終決定采用計為提供的專業料位開關，定制化地解決了上述兩大難題。

1. 高溫高壓溶劑儲罐的超限保護（選用：計為 Ring-11 振動式液位開關）

　　該方案采用計為 Ring-11 振動式液位開關。型號特點在于其具備耐高溫高壓設計，并擁有完整的防爆認證（滿足易燃溶劑的要求）。探桿（實際插入深度 500 mm）使用耐腐蝕的 316L 不銹鋼。

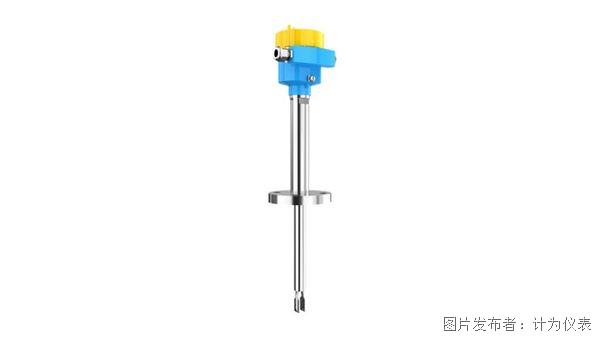

 高溫高壓溶劑儲罐的超限保護（選用：計為 Ring-11 振動式液位開關）

　　在原理優勢方面，Ring-11 通過探桿的高頻振動來檢測介質，其動作原理是：當液體淹沒探桿時，振幅急劇衰減，開關輸出信號。這種原理優勢確保了測量可靠性，完全不受溶劑的介電常數、密度、壓力或微小氣泡的影響，保證了在復雜高溫流體中的限位可靠性，完美替代了不可靠的浮球開關。在安全聯鎖方面，Ring-11 的信號輸出（通常采用 DPDT 雙繼電器輸出）直接接入安全儀表系統 (SIS)；一個觸點用于本地聲光報警，另一個觸點用于 SIS 系統，在確認超限時毫秒級切斷上游泵送電源，實現雙重保障，確保 100% 的防溢流安全。

2. 污泥干化倉的低位報警（選用：計為 Tube-11振棒料位開關）

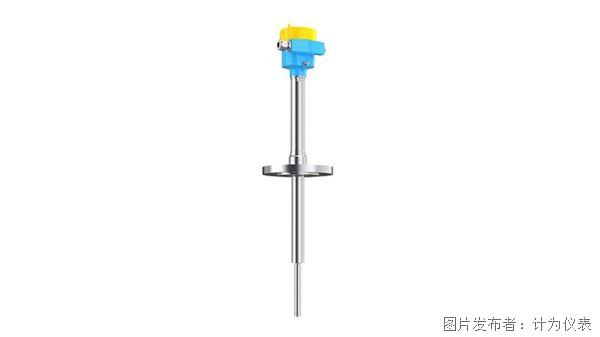

 計為 Tube-11振棒料位開關

　　該方案采用計為Tube-11振棒料位開關。型號特點方面，探頭部分采用拋光處理，國產首創雙棒設計，靈敏對極高，方便在高粘度物料中使用。防護等級達到 IP67，能有效抵御潮濕和腐蝕環境。

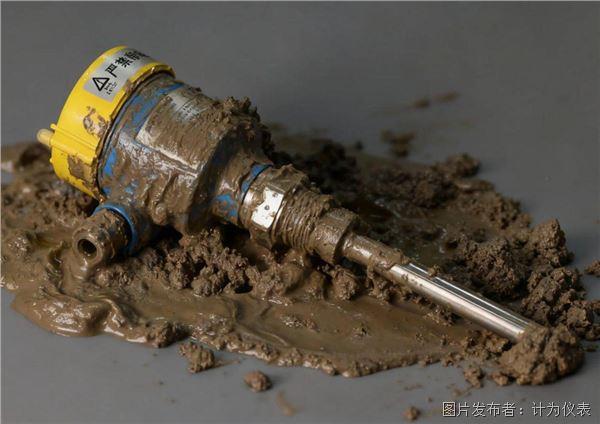

　　在原理優勢上，它具備出色的抗粘附性與高靈敏度：Tube-11 振動探頭采用獨特的內外嵌套設置的雙管設計。通過將內外振動管的諧振頻率調節到完全一致，利用壓電器件驅動，使得內外管在完全一致的諧振頻率下產生共鳴。當高粘度的濕污泥接觸到外管時，外管諧振頻率發生變化，破壞了內外管的共鳴條件，振動探頭的振幅明顯減小，智能電路檢測到信號變化并輸出開關信號。這種原理使其具有極高的可靠性和檢測靈敏度，成功克服了過去電容開關的“掛料”痛點，顯著減少了低位誤報警。

　　它還解決了“架橋”問題：Tube-11振棒料位開關 安裝在料倉出料口上方，能準確指示實際的流動物料是否已經低于安全點，防止污泥在上方“架橋”時傳統開關被誤判為有料。最終，Tube-11 的穩定運行，將污泥干化倉料位開關的人工維護周期從每周延長到每季度，顯著減少了維護量，提高了處理中心的持續運作能力。

 III. 實施與效益分析

1. 實施細節

　　兩種開關均采用 DN50 法蘭連接，這種標準化接口保證了現場安裝的密封性和簡便性?，F場調試時，計為工程師根據回收罐內溶劑晃動幅度大的實際工況，對 Ring-11 振動式開關進行了靈敏度微調，提升了聯鎖系統的可靠性。

2. 經濟與安全效益

　　自項目實施以來，該工廠的“三廢”處理中心取得了顯著的效益：

? 安全性飛躍（零事故）： 采用 Ring-11 振動開關作為最高液位聯鎖保護后，高溫高壓溶劑罐的溢流安全事故實現零發生，徹底消除了重大的環保和安全隱患，并通過了當地安監部門的驗收。

? 維護成本降低（人力解放）： 由于Tube-11優秀的抗粘附特性，將污泥開關的維護周期從每周一次延長至每季度一次，每年因清理污泥開關而投入的人力成本下降，釋放了大量維護人力用于其他核心設備保障。

? 運營效率提升（設備保護與連續性）：Tube-11提供的可靠低位預警，有效杜絕了污泥輸送機的空轉，每年減少了螺旋輸送機葉片磨損更換次數，保障了干化爐連續穩定進料，確保了廢棄物處理的環保合規性和持續性。
