音叉液位開關作為過程工業領域最可靠、最常用的點式液位測量設備之一，憑借其結構簡單、免維護、檢測準確等優點，被廣泛應用于化工、能源、制藥、水處理等行業。然而，在一些極端工況——特別是存在強振動、強電磁干擾、流體脈動的場景中，音叉液位開關容易出現誤報、漂移甚至完全失效。

山東某精細化工廠的真實案例，為我們提供了一個分析高振動工況下液位開關失效機理的絕佳樣本。本案例不僅揭示了廉價儀表的弱點，更展示了國產高端儀表在復雜工況中突破瓶頸的技術路線。

一、音叉液位開關的工作原理：從“振動頻率”判斷液位

要理解為什么音叉會在強振動下失效，首先必須理解它的工作方式。

音叉液位開關通過內置壓電陶瓷驅動，使叉體以固定頻率振動。當叉體被液體浸沒時，因液體粘性和密度造成振動阻尼增加，導致振動頻率降低，儀表中的電子單元檢測到這一變化后即可判斷為“有液位”。

這個過程類似：

其核心技術要點包括：

? 固有頻率的穩定性

? 壓電陶瓷的耐用性與驅動能力

? 信號檢測與頻率識別算法

? 抗干擾能力（振動、電磁、氣泡、噪聲）

也正因為音叉儀表依賴振動，所以它非常容易受到外部因素影響。

 二、高振動工況下的失效機理：為什么兩小時就“崩潰”？

山東精細化工廠的案例中，安裝點緊鄰一臺大功率加壓泵。泵機在運行時會持續輸出強烈的機械振動，這是該案例失敗的根本原因。

讓我們從工程層面分析其失敗的機理。

1. 外部振動“覆蓋”了音叉的固有頻率

音叉液位開關依賴識別自身的固有頻率變化，但當外界振動頻率與音叉某一階固有模態相近或耦合時，就會出現頻率混疊，諧振疊加，以及有效信號被噪聲淹沒等問題。

這就如同在嘈雜環境中分辨某一個人的聲音一樣，信號被背景噪聲覆蓋。

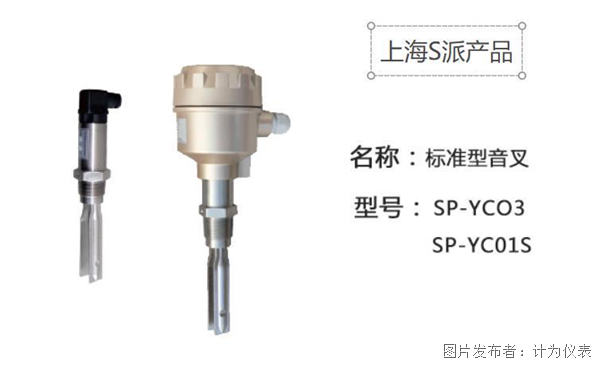

廉價“上海S派”音叉開關的檢測電路與算法無法有效過濾噪聲，因此最終判斷失準。

 2. 壓電陶瓷出現疲勞裂紋

壓電元件是音叉的“心臟”，其作用是：

? 將電信號轉為機械振動

? 再將機械振動反饋成電信號

但在高頻振動沖擊下，廉價壓電陶瓷容易出現微裂紋，極化衰退，材料疲勞等問題。

結果是儀表即使沒有液體浸沒，也會表現為頻率降低或信號丟失，導致誤報。

在案例中，上海S派的壓電元件不到兩小時就出現疲勞裂紋，足以顯示其品質欠缺。

3. 電路焊點松動與機械沖擊導致接觸不良

在高振動環境下，如果電路缺乏防震設計（如點膠加固、彈性結構、端子固定等），容易出現PCB焊點松動，插針微移位，電容、電阻震裂，以及接插件瞬斷等問題。

這些問題導致信號鏈路斷續，使儀表輸出頻繁波動或直接死機。

廉價產品通常沒有“振動加固設計”，因此壽命極短。

4. 電磁干擾（EMI）疊加使信號處理混亂

泵機啟停、變頻調速會產生強烈的電磁噪聲，使音叉內部電路受到干擾，尤其在驅動放大電路，頻率檢測電路，A/D 轉換模塊，以及數字濾波模塊。

若儀表缺乏 EMC 設計（如濾波網絡、金屬屏蔽、接地優化等），就會出現信號漂移，頻率跳變，靈敏度下降，最終導致誤判。

三、撬裝系統的工況復雜性：不僅是振動，還有“復合型干擾”

該化工廠的加藥管道本身也增加了音叉液位開關的負擔，例如：

1. 流體脈動

計量泵出液端的脈動力使液體密度在短時間內波動，導致音叉振動阻尼劇烈變化。

2. 氣泡干擾

氣泡會周期性附著與脫離叉體，使信號呈現間歇性波動。

3. 管道諧振

細管道容易產生共振效應，進一步放大振動力。

這些因素共同構成一個復雜的“多干擾疊加環境”。

四、國產高端品牌計為為何能扛住？技術優勢拆解

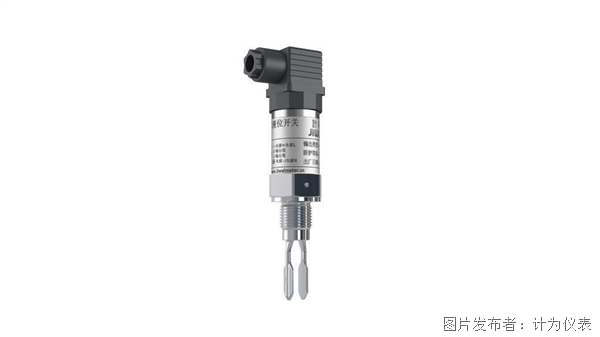

與低價產品相比，計為迷你型音叉液位開關能夠穩定運行七個月，離不開其技術體系優勢。

1. 結構層級的抗振優化設計

計為通過大量模態試驗與有限元仿真（FEA），優化了叉體固有頻率，機械耦合路徑，壁厚與材料，叉體幾何結構，以及安裝插入深度。

其設計特點包括固有頻率避開泵機振動頻段，抑制高頻噪聲在叉體中的結構傳播，以及降低外部振動耦合度。這是抗振性能的基礎。

2. 更高品質的壓電元件與更可靠的電子元件

計為選用的壓電陶瓷具有低損耗，高抗疲勞性和長期高頻運行不易斷裂的優勢。

同時，重要元件采用工業級或更高等級器件，PCB加固處理，顯著提高了可靠性。

3. 電磁兼容設計（EMC）遠優于低端產品

包括多級濾波網絡，專業接地策略，金屬屏蔽結構，EMC優化布局和抗浪涌設計，能夠有效抵御泵機、變頻器帶來的EMI。

 4. 最關鍵：智能信號處理算法

計為內部采用數字信號處理技術（DSP），通過FFT頻譜分析，數字濾波，濾噪算法以及振動背景補償模型。從復雜噪聲中提取真正的“介質阻尼信號”。

這是產品能穩定運行的真正核心。

五、工程啟示：選擇儀表時應該關注什么？

1. 關鍵測控點不能選低價產品

停機損失遠高于儀表價格。

2. 高振動工況必須選擇具有抗振設計的儀表

包括結構與算法雙層抗振。

3. EMC能力是音叉液位開關可靠性的關鍵

尤其在泵機、變頻器密集的環境中。

4. 國產高端儀表已具備國際對標能力

計為的表現證明了這一點。

六、總結：工程世界沒有僥幸，只有設計與品質

山東精細化工廠的案例是一個“天然試驗場”，它展示了廉價儀表無法抵御極端工況；高端國產儀表可以做到國際水平；工業現場真正需要的是可靠性，而非低價。

音叉液位開關作為一個看似簡單的儀表，其背后體現的是：

對振動理論、材料科學、信號處理、電磁兼容性等多學科技術的融合。

正是這些技術深度，決定了儀表是否能在泵機旁堅持七個月而不出現一次誤報警。
