一、項目背景

國家 “東數西算” 工程將京津冀樞紐列為重點算力承接區域，明確要求新建數據中心 PUE（能源使用效率）需≤1.3，且鼓勵采用節水型冷卻技術。風冷系統因無需消耗水資源，成為北方干旱地區（如懷來）數據中心的首選冷卻方案，但需解決 “環境溫濕度波動與散熱效率匹配” 的核心問題。

合盈數據（懷來）科技產業園IDC機房風冷設備通過溫濕度傳感器實時監控內部環境溫濕度狀態。

二、項目需求

項目主要用到了相關設備、傳感器、集線器、交換機、顯示屏等，需要實時對風冷設備內部溫濕度進行監控；

需部署于風冷系統全鏈路（室外進風區、換熱盤管、機柜進風口、回風通道），解決 “單點監測無法反映全局” 的問題；

提供溫濕度實時監控、報警記錄、統計報表信息，避免人工現場巡檢維護不及時。

三、解決方案

1、解決方案概述

根據現場應用需求，推薦使用宇泰科技UT-5521P溫濕度傳感器設備。覆蓋風冷系統全流程關鍵點位，消除局部溫濕度盲區（如機柜熱點、盤管結霜風險區），確保數據中心環境穩定在安全范圍。

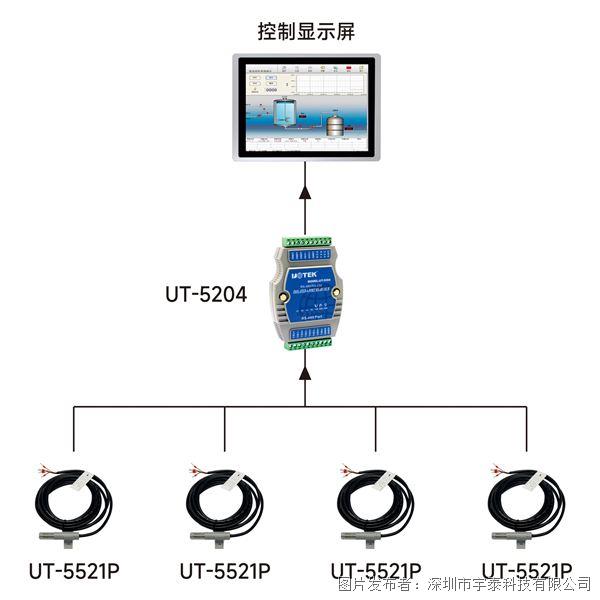

2、方案拓撲

3、方案優勢

高測量精度：主流工業級溫濕度傳感器溫度誤差可控制在 ±0.5℃內，濕度誤差 ±5% RH，能捕捉數據中心風冷系統中 “機柜邊緣與中心”“盤管進出口” 等關鍵點位的微小溫濕度差異（如 5℃內的局部熱點），避免傳統粗放監測導致的 “誤判”。

多點位覆蓋能力：體積小巧（如貼片式、導軌式），可密集部署于風冷系統全鏈路（室外進風區、換熱盤管、機柜進風口、回風通道），解決 “單點監測無法反映全局” 的問題，為精準散熱提供數據基礎。

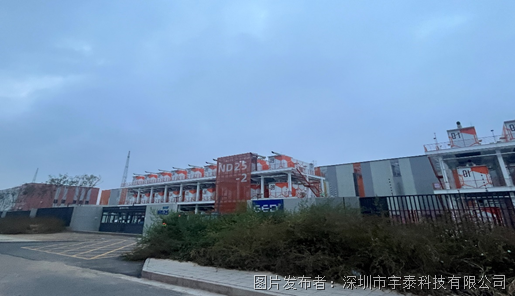

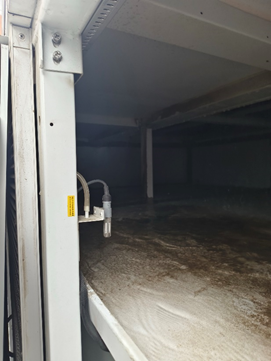

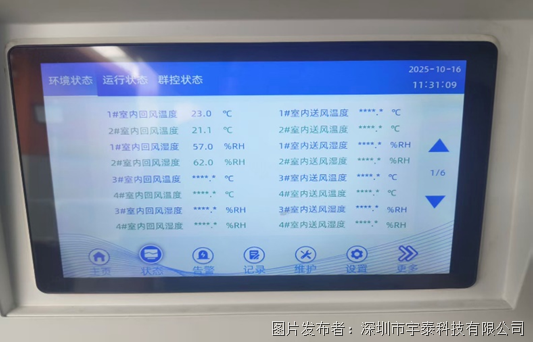

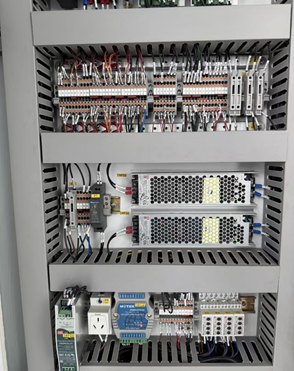

四、應用效果

五、相關應用產品

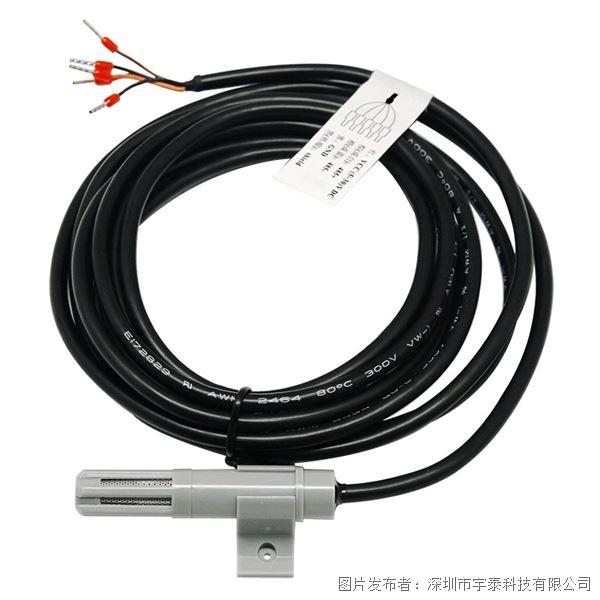

UT-5521P 溫濕度傳感器

RS485信號輸出

線性響應，溫濕度一體

專用的敏感元件，測量范圍寬，精度高

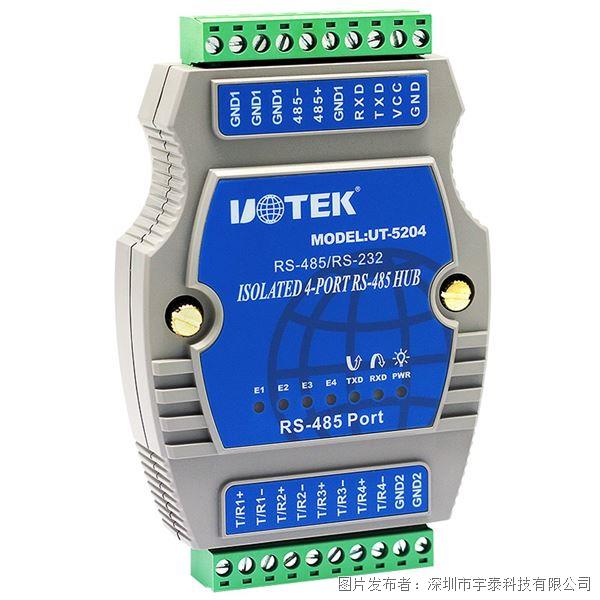

UT-5204

工業級RS-232/RS-485轉4PORT RS-485導軌式集線器

●接口特性：接口兼容 EIA/TIA 的 RS-232C、RS-485 標準

●電氣接口：RS-232C 接口為 十位接線端子

                 RS-485 接口為 十位接線端子

●傳輸介質：雙絞線或屏蔽線

●工作方式：異步半雙工

●工作電源：9-30VDC/350mA

●信號指示：七個信號指示燈電源(PWR)、發送(TD)、接收(RD)、故障(E1-E4)

●隔離度：隔離電壓 2500VRMS 500VDC 連續 DC/DC 模塊

●傳輸速率：115.2K-300BPS

●保護等級：RS-232 接口±15KV ESD 保護

  RS-485 接口每線 600W 的雷擊浪涌保護

●傳輸距離：0-5 公里 （115,200-300BPS）

●尺寸：120mm×80mm×25mm

●使用環境：-40℃到+85℃，相對濕度為 5%到 95%
