目前市面上有兩類電能質量分析儀：一種是全差分輸入型，一種是非全差分輸入型。為什么全差分輸入型電能質量分析儀測試更準確呢？

一、非全差分輸入型電能質量分析儀

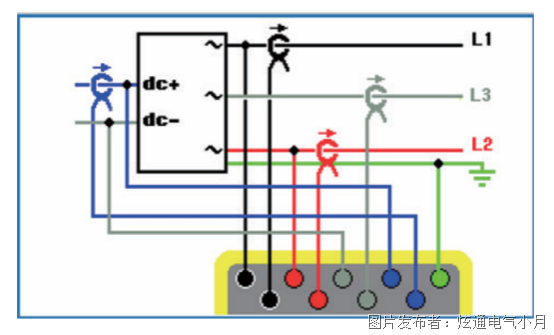

非全差分輸入型電能質量分析儀的逆變器測試接線圖

從非全差分輸入型電能質量分析儀的逆變器測試接線圖可以看出，它進行交流側的電壓測試時，L3線路的電壓值是通過測量到的L1線路和L2線路電壓值進行理論計算而來，并不是真實電壓值，這樣會帶來誤差，從而導致交流側的電能質量測試結果不準確。此外，當逆變器交流側是3相4線，這種電能質量分析儀也不能測試。另外，非全差分輸入電能質量分析儀的交直流測試通道共地，導致可能出現安全隱患。所以非全差分輸入電能質量分析儀的逆變器測試值與真實值存在偏差，適用場景少，存在安全隱患。

二、全差分輸入型電能質量分析儀

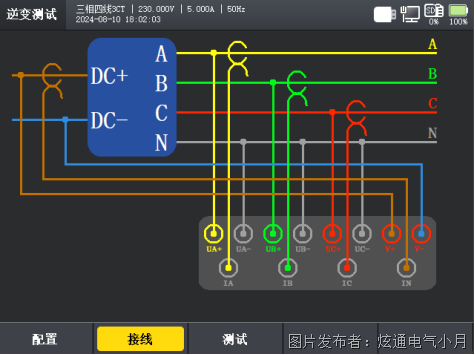

全差分輸入型電能質量分析儀的逆變器測試接線圖

從全差分輸入型電能質量分析儀的逆變器測試接線圖可以看出，它進行交流側的電壓測試時，L3線路、L1線路、L2線路都是真實測試到的電壓，確保能夠測試到交流側真實準確的數據。同時，對于交流側為3相3線或3相4線的逆變器，都能夠進行完美測試。此外，全差分輸入電能質量分析儀交直流測試的通道不共地，不會出現安全隱患。所以，全差分輸入型電能質量分析儀的逆變器測試數據更真實，適用場景廣，使用安全。
