一、項目背景

廣西芭旗隧道作為區域交通路網的關鍵節點，通行車輛類型多樣、車流量波動較大，隧道內部光照環境復雜，傳統照明系統多采用恒亮模式，不僅造成能源浪費，還可能因光照與實際通行需求不匹配影響行車安全。

為實現隧道照明的智能化管控，提升通行安全性與能源利用效率，本項目需基于車輛位置監測與實時光照強度數據，動態調節照明亮度。宇泰科技工業級交換機憑借穩定的環網組建能力，為隧道智能照明系統提供可靠的網絡傳輸支撐，保障數據交互與控制指令的高效執行。

二、項目需求

為實現隧道照明的智能化管控，提升通行安全性與能源利用效率，本項目需基于車輛位置監測與實時光照強度數據，動態調節照明亮度。宇泰科技工業級交換機憑借穩定的環網組建能力，為隧道智能照明系統提供可靠的網絡傳輸支撐，保障數據交互與控制指令的高效執行。

數據采集與交互：需實時采集隧道內各監測點位的車輛位置信息（通過紅外、雷達等監控設備獲取）及光照強度數據，確保數據快速上傳至控制中心，同時實現控制中心調光指令的精準下發。

網絡組網與傳輸：照明系統設備分布于隧道全長范圍內，需構建穩定、冗余的網絡架構，保障海量照明節點與控制中心的不間斷通信，避免因網絡中斷導致照明失控。

環境適應性與穩定性：隧道內環境潮濕、粉塵較多，且存在電壓波動等情況，網絡設備需具備工業級防護性能，適應惡劣工作環境，確保長期穩定運行。

系統擴展性：支持未來根據隧道通行需求升級，可無縫接入更多監測設備或擴展照明控制節點，無需大規模重構網絡。

三、解決方案

1、解決方案簡述

本方案核心采用宇泰科技工業級交換機UT-6406GM-4GT2GP，通過環網技術將隧道內沿線的照明控制器、車輛監測設備、光照傳感器等終端設備組網連接，構建冗余環網。

各終端設備采集的車輛位置、光照強度等數據經環網實時傳輸至控制中心，控制中心根據預設算法分析數據后，下發調光指令至對應區域的照明控制器，實現照明亮度的動態調節。環網架構具備鏈路自愈能力，確保單點故障不影響整體網絡運行。

2、方案網絡拓?fù)?/p>

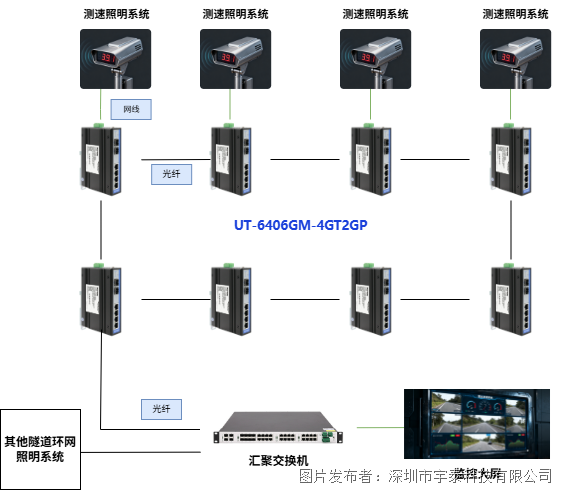

宇泰科技通信解決方案應用拓?fù)鋱D

3、方案優勢

環網架構穩定可靠：宇泰工業級交換機支持快速環網協議，鏈路自愈時間短，可有效避免因單一鏈路故障導致的網絡中斷，保障照明系統持續穩定運行，契合隧道場景對網絡可靠性的嚴苛要求。

工業級環境適配：設備采用工業級設計，具備寬溫（-40℃~85℃）、寬壓運行能力，抗電磁干擾、防潮、防塵性能優異，可從容應對隧道內復雜惡劣的工作環境。

高效數據傳輸：交換機具備高帶寬、低延遲特性，能快速傳輸車輛位置、光照強度等實時數據及控制指令，確保照明調節的及時性與精準性，提升行車體驗與安全性。

靈活擴展能力：支持多端口接入，可根據隧道延伸或設備升級需求，無縫增加照明節點、監測設備等，無需重新搭建網絡，降低后期維護與升級成本。

四、應用效果

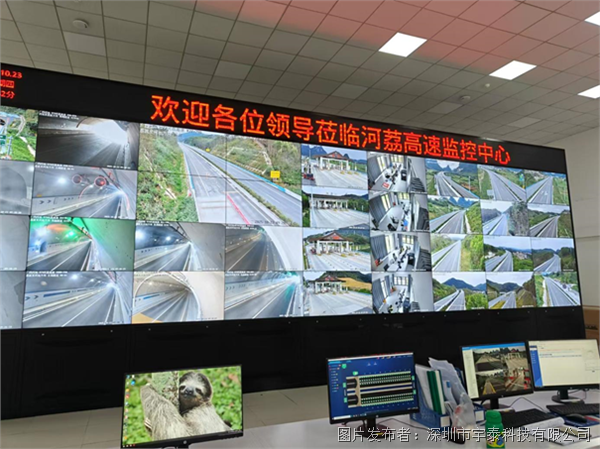

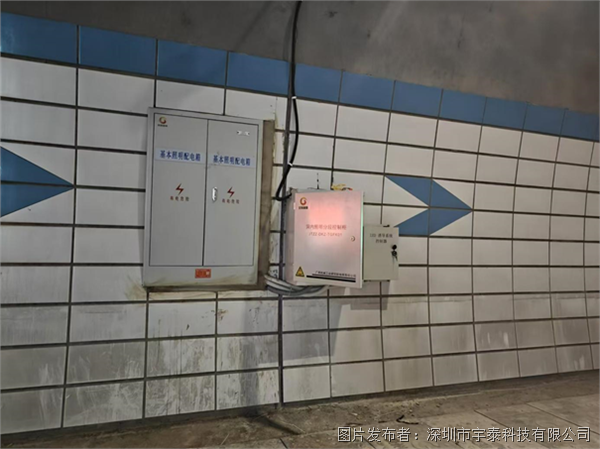

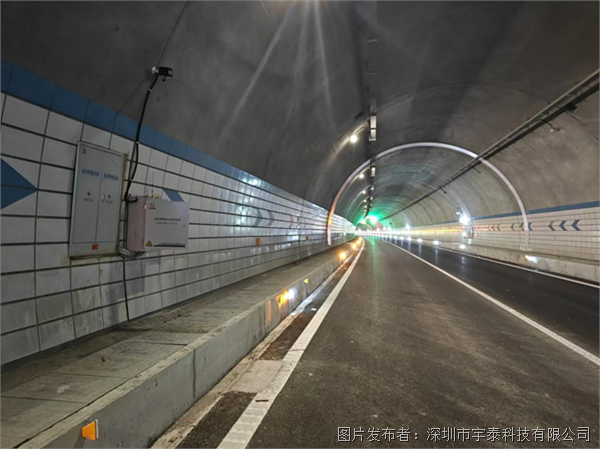

應用現場

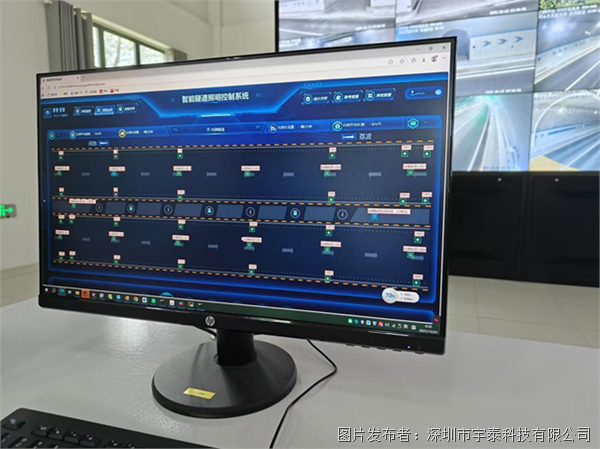

智能照明系統應用

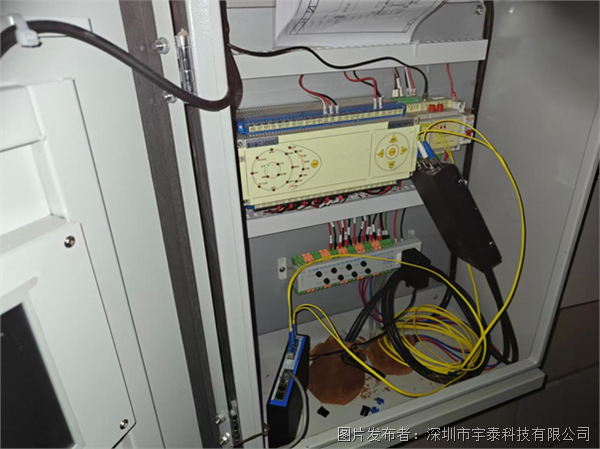

設備應用于箱內

五、相關應用產品

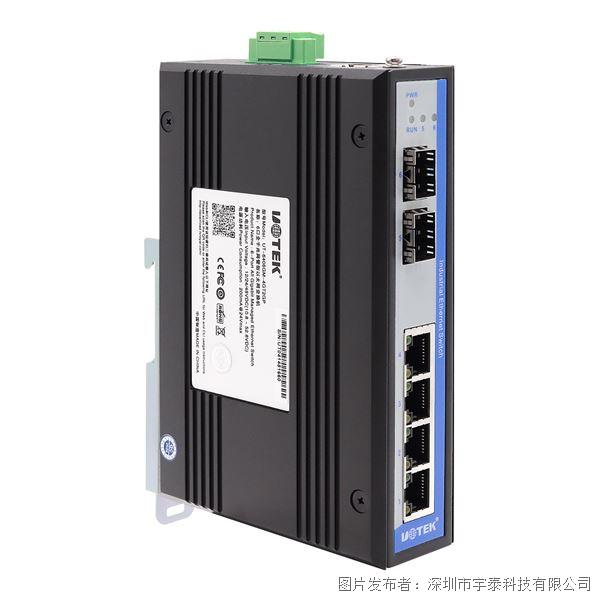

UT-6406GM系列

6口全千兆網管型以太網交換機

●數據控制：支持802.3X全雙工流控，支持網絡風器抑制

●冗余網絡：支持STP/RSTP/STP，支持UT-Ring環網功能，保障網絡的穩定性

●組播管理：支持IGMP Snooping

●VLAN：支持IEEE 802.1Q VLAN，有效隔離廣播域

●鏈路聚合:持鏈路靜態/動態聚合，提供完善的帶寬利用率

●QOS：支持COS、DSCP，4個隊列，支持WRR、SP調度模式

●安全管理：支持ACL訪問控制列表，支持802.1x，支持用戶分級管理

●管理功能：支持CLl、WEB、SNMP管理方式

●監控維護：支持端口鏡像，接口狀態監控，日志管理
