使用IO-Link傳感器時會有不同的過程數據存放在同一個寄存器的情況，如果上位機要使用這些過程數據，需要把每一個數據都要單地獨分離出來。邦納DXMR系列IO-Link Master就有這樣的功能，可以使用內部寄存器操作功能把IO-Link傳感器的不同過程數據分離出來達到上位機只讀取需要的過程數據地址即可，達到方便操作的效果。

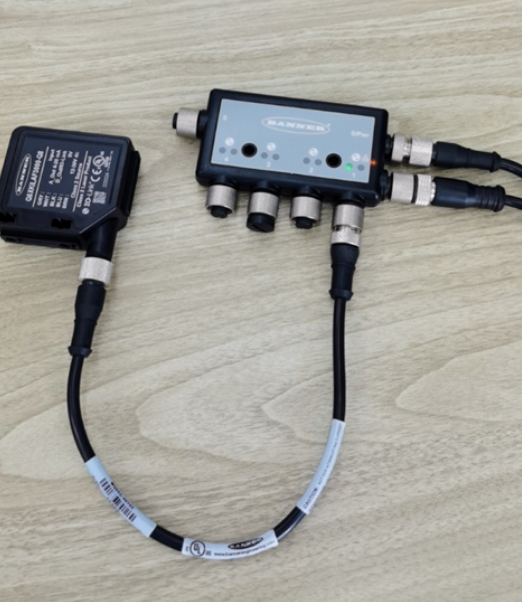

過程數據分離測試配置清單

 ● IO-Link Mater控制器：DXMR90-4K

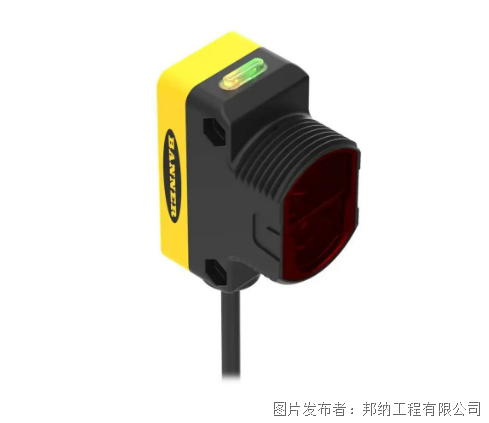

 ● 激光傳感器：Q5XKILAF3000-Q8

 ● 電源線：MQDC1-506

 ● 網線： STP-M12D-406

 ● 傳感器到控制器雙頭線：MQDEC-401SS

上位機讀取激光測量值及激光傳感器數值

 ● 測量值1：激光傳感器增益值

 ● 測量值2：激光測量距離值

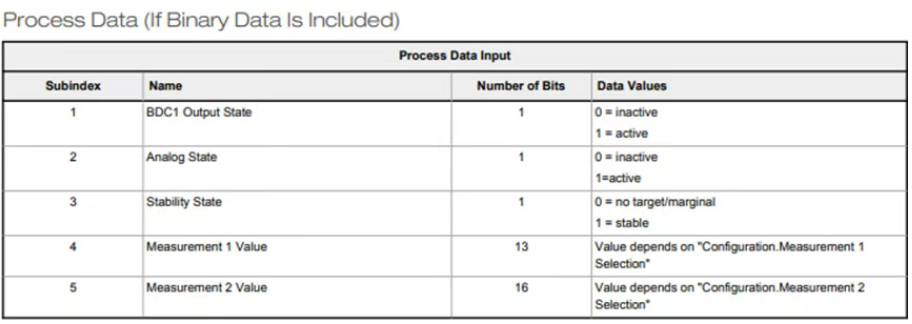

過程數據輸出格式

Example Based on the Value Above BDC1 Output = Active

Analog Output = Inactive

Stability State = Stable

Measurement 1 Value = 1023

Measurement 2 Value = 694

邦納IO-Link Configuration參數配置

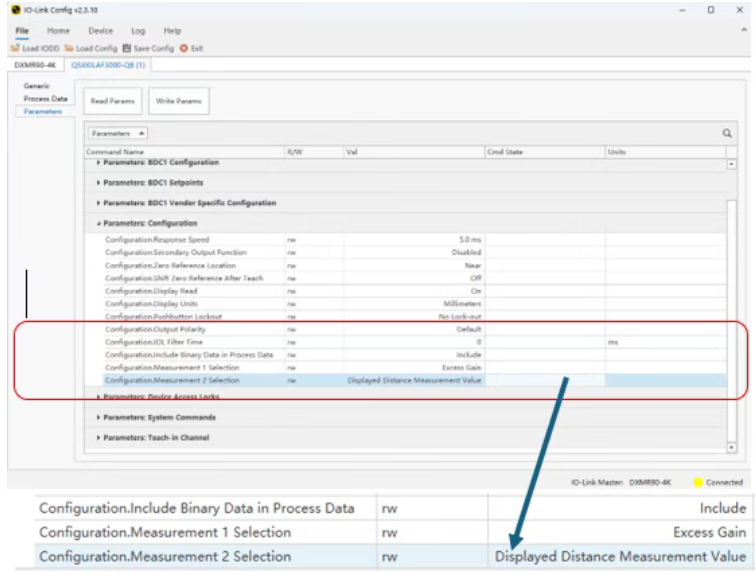

傳感器參數配置畫面

DXM Configuration配置

使用默認的DXMR90的配置文件，增加本地的寄存器地址：從10002開始。

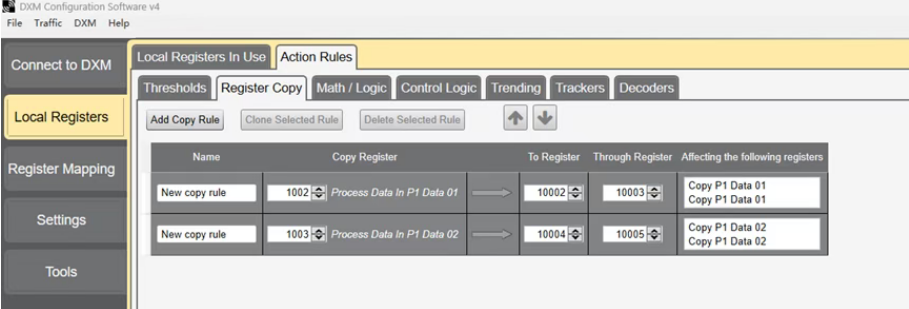

建立運行規側：把P1的數據Copy到可編輯區域。

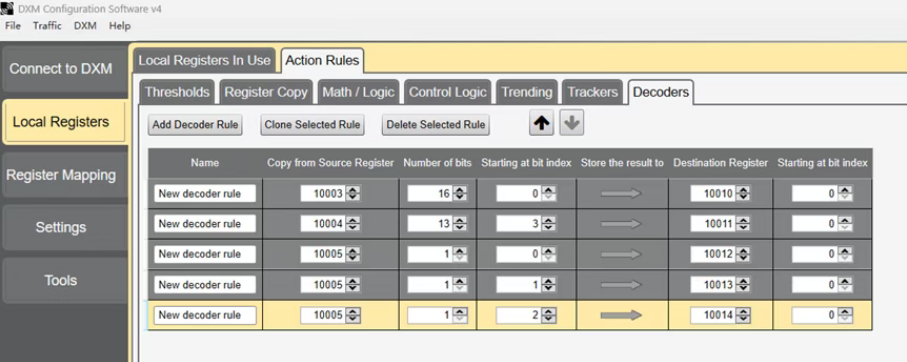

建立運行規側：根據Q5X數據格式進行移位操作。

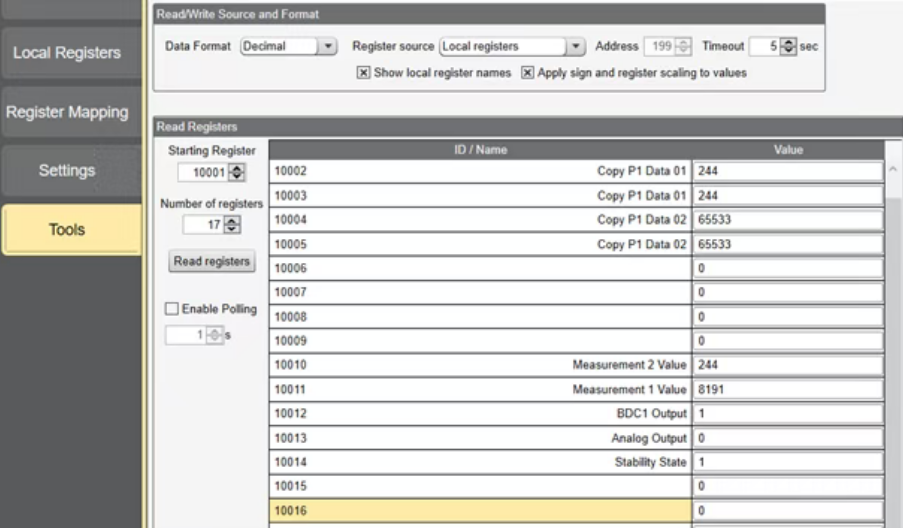

運行結果：客戶上位機可以直接讀取410010，410011 獲取測量值與增益值。

以上為整個操作配置過程，方便快捷，不需要使用指令，直接使用簡單明了的畫面操作。同時配置文件可以保存好下載到其它的IO-Link Mater上，達到方便批量生產的效果。
